HEIDENHAIN iTNC 530 237
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n

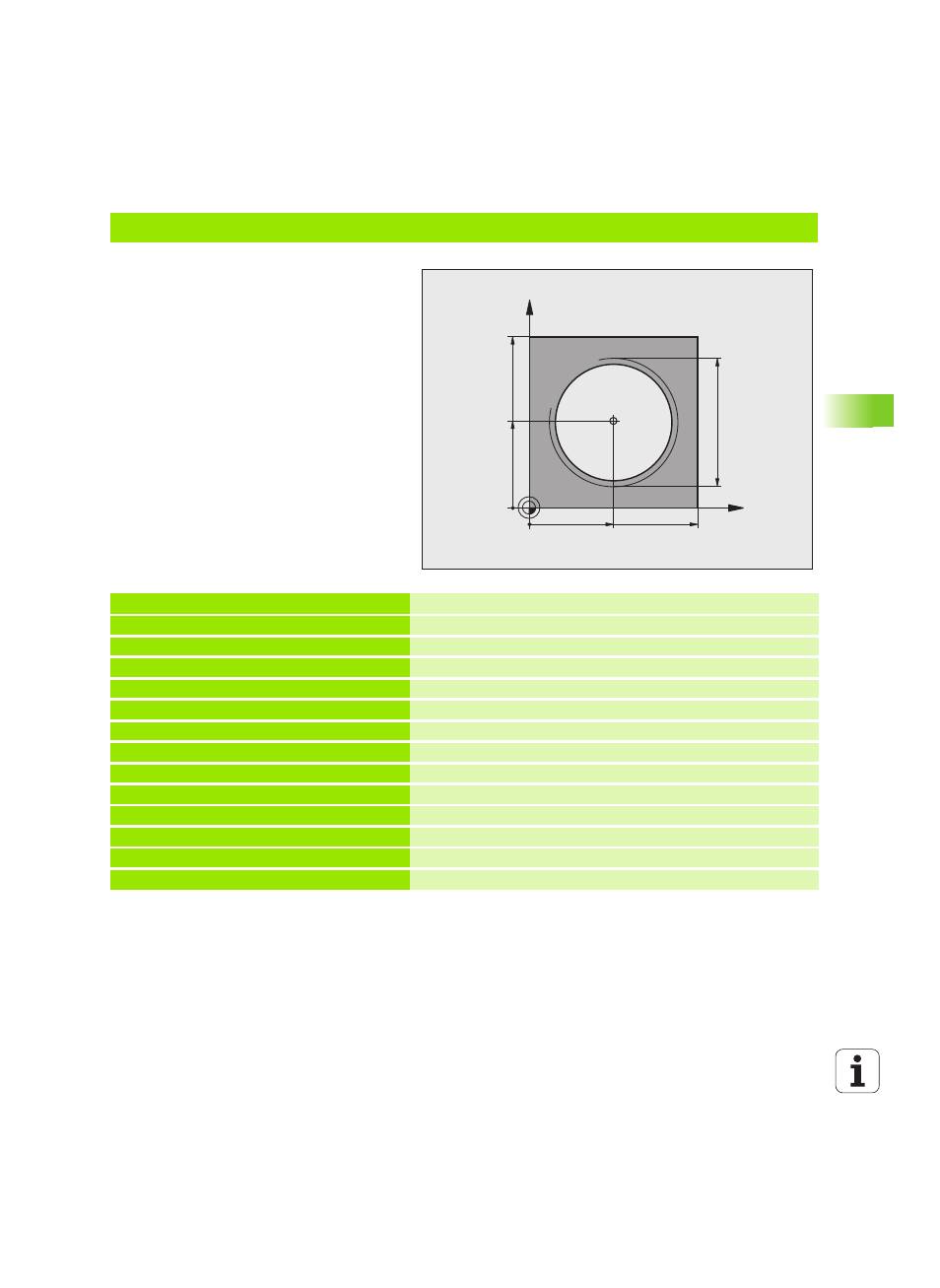

Beispiel: Helix
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S1400 * Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 * Werkzeug freifahren
N60 X+50 Y+50 * Werkzeug vorpositionieren
N70 G29 * Letzte programmierte Position als Pol übernehmen
N80 G01 Z-12,75 F1000 M3 * Auf Bearbeitungstiefe fahren
N90 G11 G41 R+32 H+180 F250 * Ersten Konturpunkt anfahren
N100 G26 R2 * Anschluss
N110 G13 G91 H+3240 Z+13,5 F200 * Helix fahren
N120 G27 R2 F500 * Tangentiales Wegfahren
N170 G01 G40 G90 X+50 Y+50 F1000 * Werkzeug freifahren, Programm-Ende
N180 G00 Z+250 M2 *
X
Y
50
50
CC
100
100
M64 x 1,5
