324 Programmieren: Q-Parameter
9.1
1
Pr
ogr
a
mmier
-Beispiele

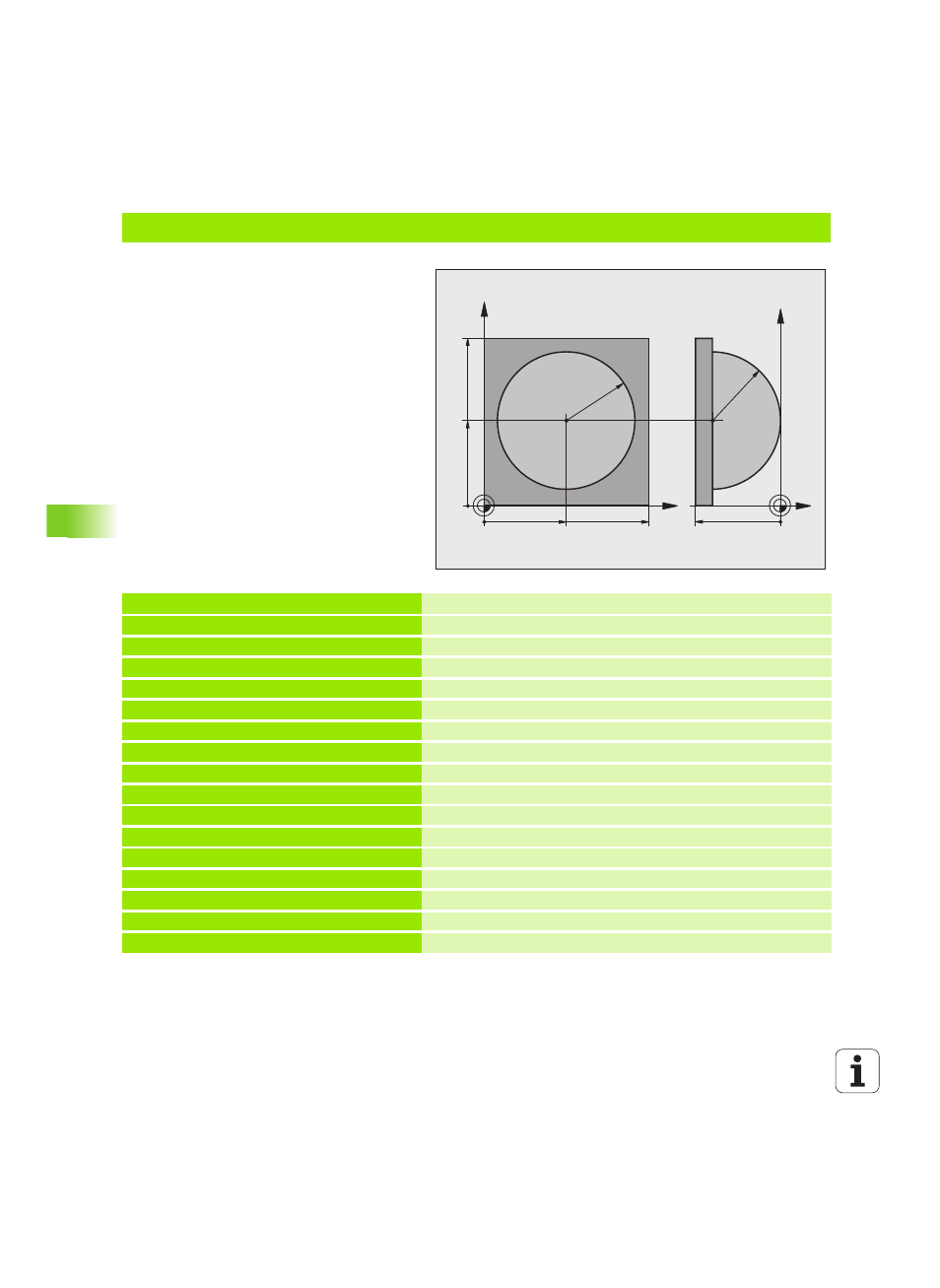

Beispiel: Kugel konvex mit Schaftfräser
Programm-Ablauf
„ Programm funktioniert nur mit Schaftfräser
„ Die Kugel-Kontur wird durch viele kleine
Geradenstücke angenähert (Z/X-Ebene, über
Q14 definierbar). Je kleiner der Winkelschritt
definiert ist, desto glatter wird die Kontur
„ Die Anzahl der Kontur-Schnitte bestimmen Sie
durch den Winkelschritt in der Ebene (über Q18)
„ Die Kugel wird im 3D-Schnitt von unten nach
oben gefräst
„ Werkzeug-Radius wird automatisch korrigiert
%KUGEL G71 *
N10 Q1 = +50 * Mitte X-Achse
N20 Q2 = +50 * Mitte Y-Achse
N30 Q4 = +90 * Startwinkel Raum (Ebene Z/X)
N40 Q5 = +0 * Endwinkel Raum (Ebene Z/X)
N50 Q14 = +5 * Winkelschritt im Raum
N60 Q6 = +45 * Kugelradius
N70 Q8 = +0 * Startwinkel Drehlage in der Ebene X/Y
N80 Q9 = +360 * Endwinkel Drehlage in der Ebene X/Y
N90 Q18 = +10 * Winkelschritt in der Ebene X/Y fürs Schruppen
N100 Q10 = +5 * Aufmaß Kugelradius fürs Schruppen
N110 Q11 = +2 * Sicherheits-Abstand für Vorpositionierung in der Spindelachse
N120 Q12 = +350 * Vorschub Fräsen
N130 G30 G17 X+0 Y+0 Z-50 * Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Werkzeug-Aufruf
N170 G00 G40 G90 Z+250 * Werkzeug freifahren
X
Y
50 100
100
Z
Y
-50
R45
50
R45
