7.2 Datenübernahme aus Klartext-
Dialog-Programmen
Anwendung
Mit dieser Funktion können Sie Konturabschnitte oder auch
vollständige Konturen aus bestehenden, insbesondere mit CAM-
Systemen erzeugten, Klartext-Dialog-Programmen entnehmen. Die
TNC stellt die Klartext-Dialog-Programme zwei- oder dreidimensional
dar.
Besonders effizient nutzen Sie die Datenübernahme in Verbindung mit
dem smartWizard, der Konturbearbeitungs-UNIT‘s für 2D- und 3D-
Bearbeitungen zur Verfügung stellt.

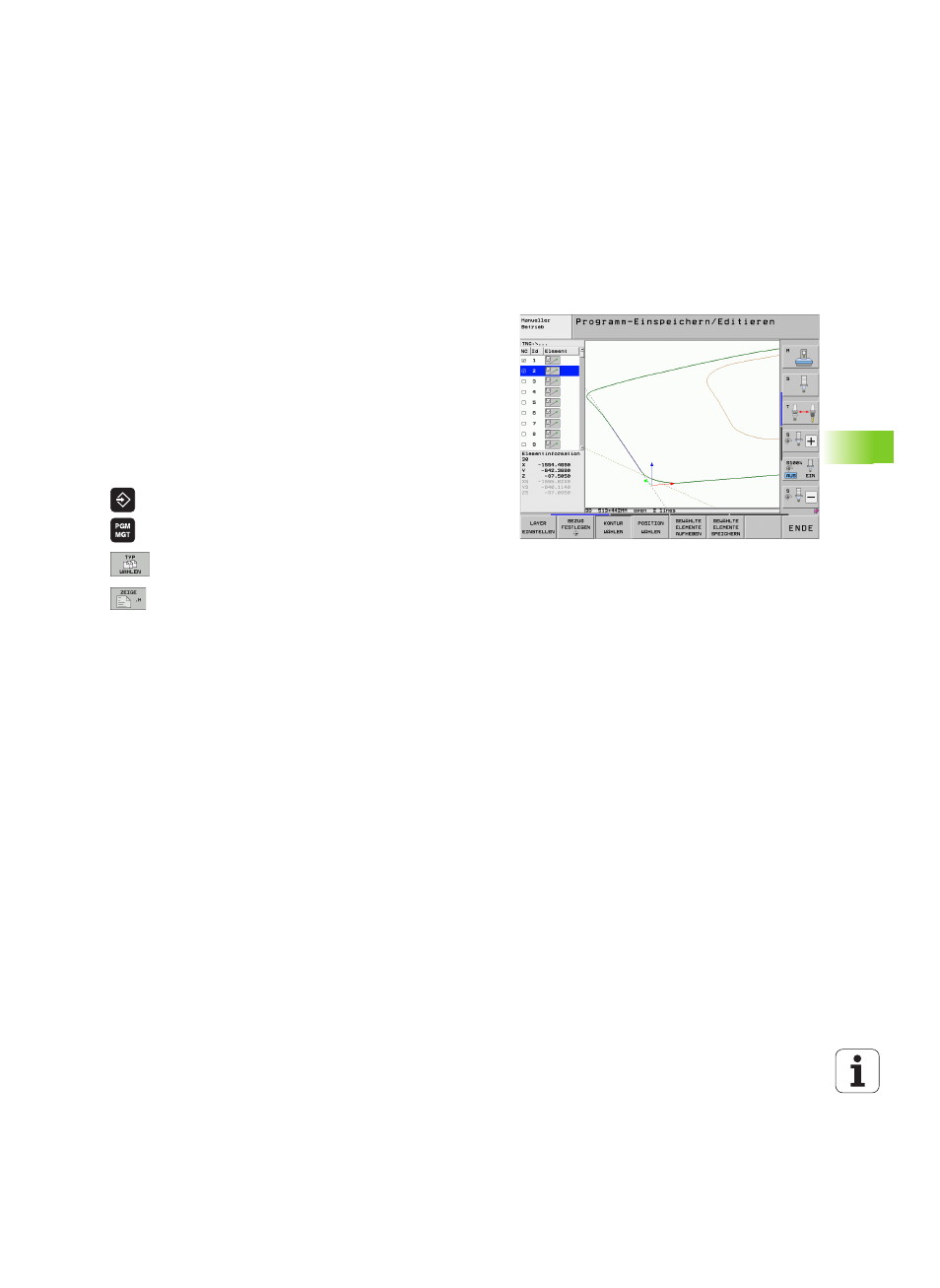

Klartext-Dialogdatei öffnen
U Betriebsart Einspeichern/Editieren wählen
U Datei-Verwaltung wählen
U Softkey-Menü zur Auswahl der anzuzeigenden Datei-
Typen wählen: Softkey TYP WÄHLEN drücken
U Alle Klartext-Dialog-Dateien anzeigen lassen: Softkey
ZEIGE H drücken
U Verzeichnis wählen, in dem die Datei gespeichert ist
U Gewünschte H-Datei wählen
U Mit Tastenkombination CTRL+O den Öffnen mit...-
Dialog wählen
U Öffnen mit Konverter wählen, mit Taste ENT
bestätigen: Die TNC öffnet die Klartext-Datei und
stellt Konturelemente grafisch dar
Bezugspunkt festlegen, Konturen wählen und
speichern
Das Setzen des Bezugspunktes und das wählen der Konturen ist
identisch wie bei der Datenübernahme aus der DXF-Datei:
„ Siehe „Bezugspunkt festlegen”, Seite 245
„ Siehe „Kontur wählen und speichern”, Seite 247
