Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
U Tastkugel ungefähr in die Kreismitte positionieren
U Antastfunktion wählen: Softkey ANTASTEN CC
wählen
U Antasten: NC-Start-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
U Wenn Sie mit Umschlagmessung arbeiten wollen (nur
bei Maschinen mit Spindel-Orientierung, abhängig
von MP6160) Softkey 180° drücken und erneut 4
Punkte der Kreis-Innenwand antasten
U Wenn Sie ohne Umschlagmessung arbeiten wollen:
Taste END drücken
U Bezugspunkt : Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
499, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 500)
U Antastfunktion beenden: Taste END drücken
Außenkreis:
U Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
U Antastrichtung wählen: Entsprechenden Softkey wählen
U Antasten: NC-Start-Taste drücken

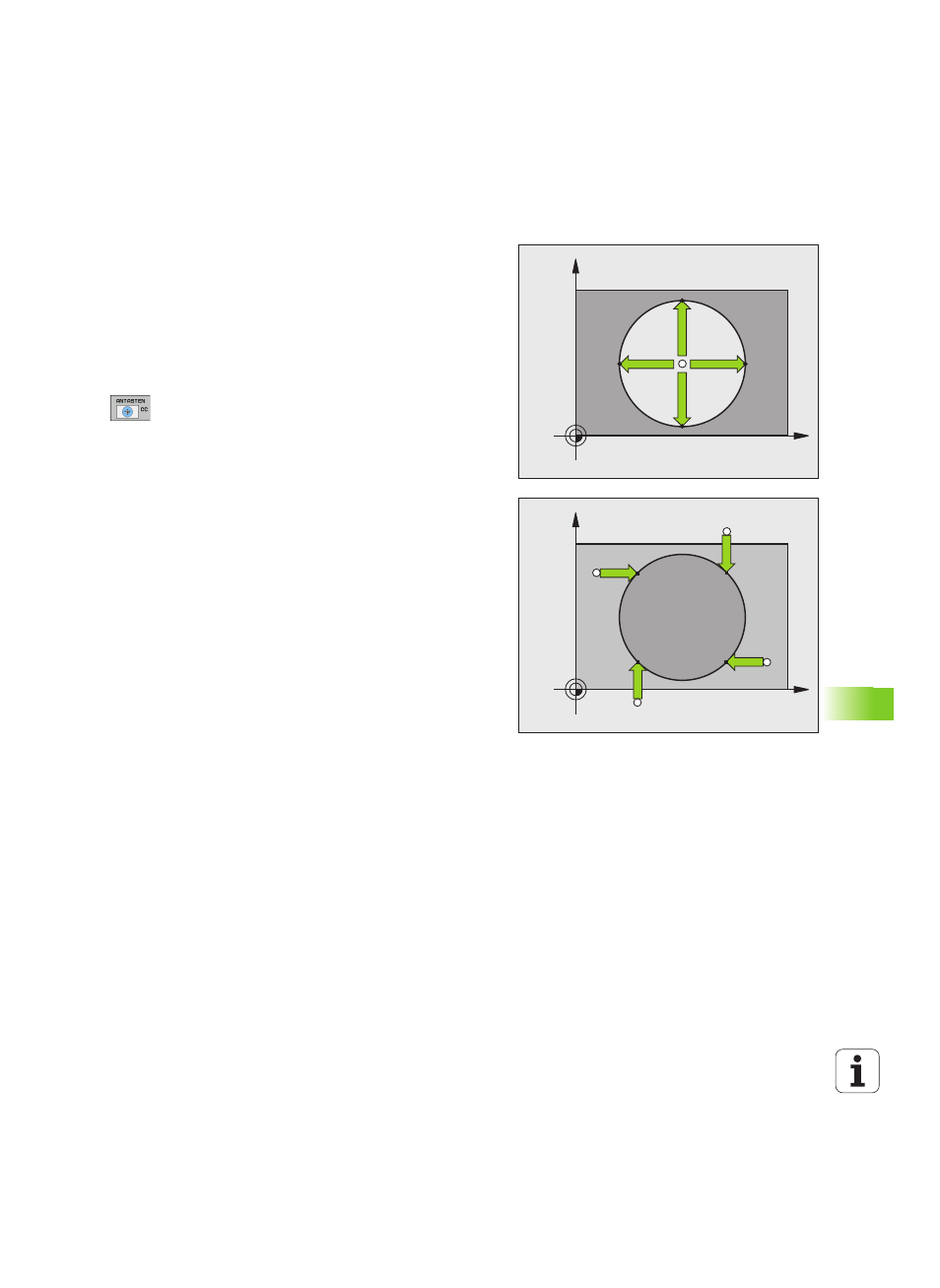

U Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
U Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 499, oder siehe „Messwerte
aus den Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite
500, oder siehe „Messwerte in der Palettenpreset-Tabelle
speichern”, Seite 501)
U Antast-Funktion beenden: Taste END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
