512 Handbetrieb und Einrichten
14.9 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m
Ecke als Bezugspunkt – Punkte übernehmen, die
für Grunddrehung angetastet wurden
U Antastfunktion wählen: Softkey ANTASTEN P drücken
U Antastpunkte aus Grunddrehung ? : Taste ENT
drücken, um die Koordinaten der Antastpunkte zu
übernehmen
U Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstück-Kante positionieren, die für die
Grunddrehung nicht angetastet wurde
U Antastrichtung wählen: Über Softkey wählen
U Antasten: NC-Start-Taste drücken
U Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U Antasten: NC-Start-Taste drücken
U Bezugspunkt : Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
499, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 500,
oder siehe „Messwerte in der Palettenpreset-Tabelle
speichern”, Seite 501)
U Antast-Funktion beenden: Taste END drücken

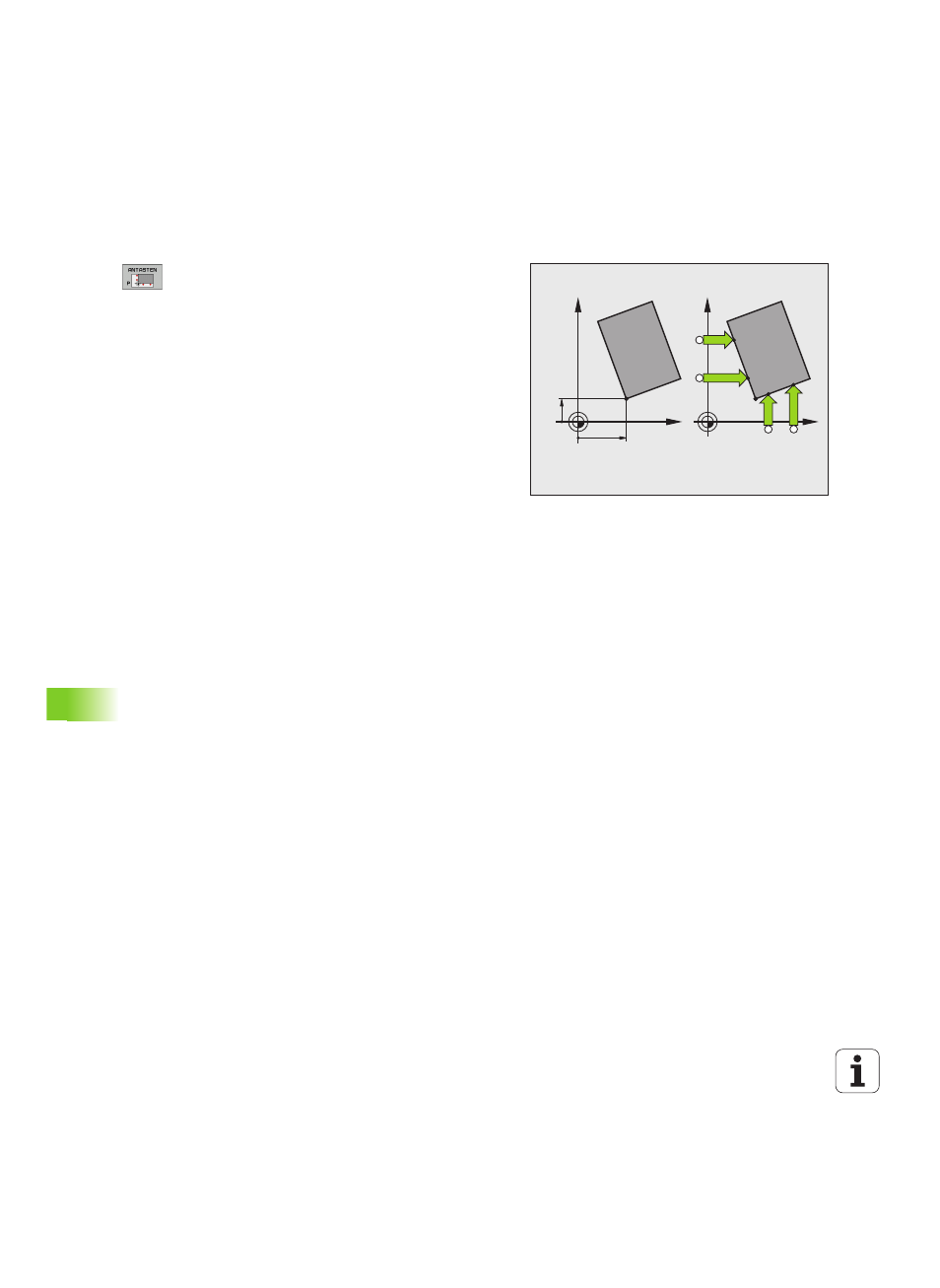

Ecke als Bezugspunkt – Punkte nicht
übernehmen, die für Grunddrehung angetastet
wurden
U Antastfunktion wählen: Softkey ANTASTEN P drücken
U Antastpunkte aus Grunddrehung ? : Mit Taste NO ENT verneinen
(Dialogfrage erscheint nur, wenn Sie zuvor eine Grunddrehung
durchgeführt haben)
U Beide Werkstück-Kanten je zweimal antasten
U Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 499, oder siehe „Messwerte
aus den Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite
500, oder siehe „Messwerte in der Palettenpreset-Tabelle
speichern”, Seite 501)
U Antast-Funktion beenden: Taste END drücken
P
X=?
Y=?
X
Y
P
X
Y
