13.6 3D-T
astsyst
e
m k
a
libr
ier
en (Sof
tw
ar
e-Option T
ouc
h pr
obe functions)
Kalibrieren der wirksamen Länge
U Bezugspunkt in der Spindel-Achse so setzen, dass für den
Maschinentisch gilt: Z=0.
U Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey ANTAST-FUNKTION und KAL. L drücken. Die
TNC zeigt ein Menü-Fenster mit vier Eingabefeldern
U Werkzeug-Achse eingeben (Achstaste)
U Bezugspunkt : Höhe des Einstellrings eingeben
U Wirksamer Kugelradius und Wirksame Länge erfordern
keine Eingabe

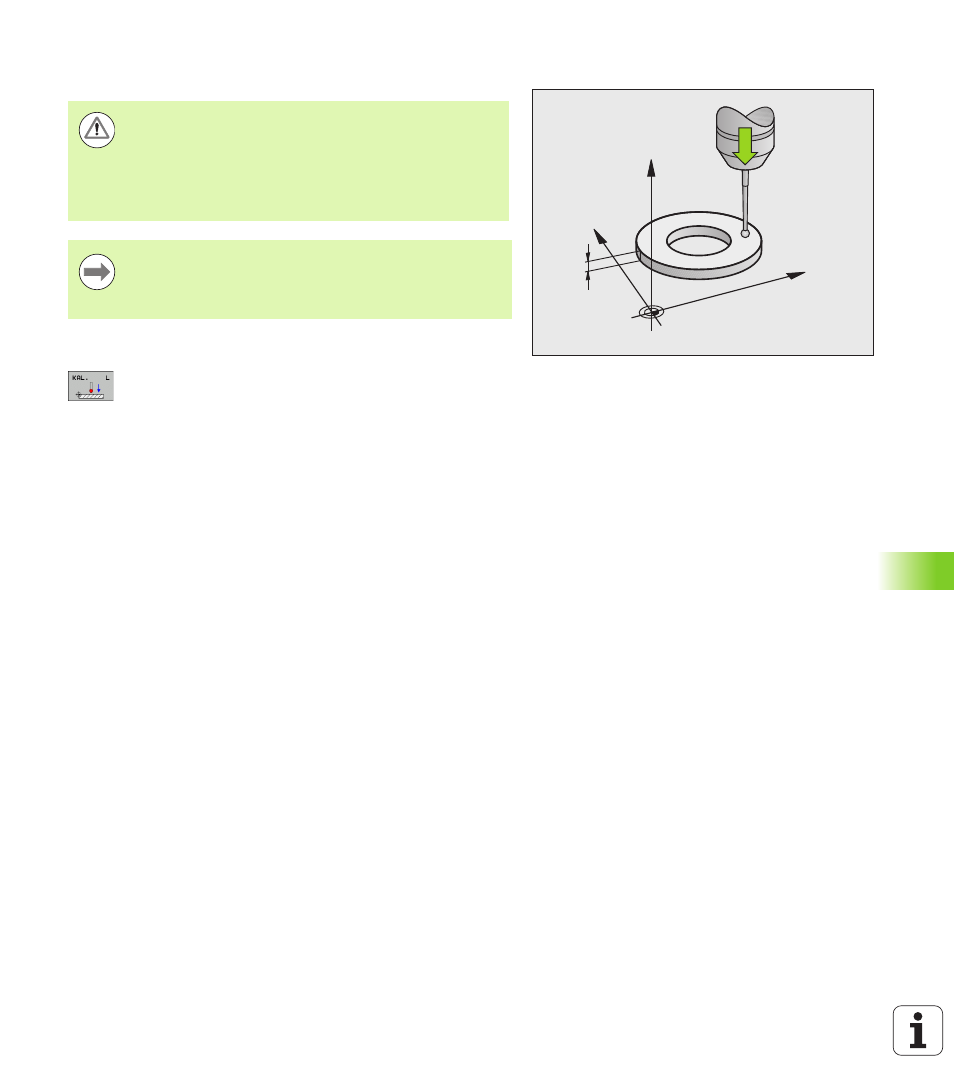

U Tastsystem dicht über die Oberfläche des
Einstellrings fahren
U Wenn nötig Verfahrrichtung ändern: über Softkey oder
Pfeiltasten wählen
U Oberfläche antasten: Externe START-Taste drücken
5
Y
X
Z
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Falls Sie Antastfunktionen in der geschwenkten
Bearbeitungsebene nutzen, müssen Sie 3D-ROT für die
Betriebsarten Manuell und Automatik auf Aktiv setzen.
Die wirksame Länge des Tastsystems bezieht sich immer
auf den Werkzeug-Bezugspunkt. In der Regel legt der
Maschinenhersteller den Werkzeug-Bezugspunkt auf die
Spindelnase.
