HEIDENHAIN TNC 620 443
15.1 Gr
afik
en (Sof
tw
ar
e-Option A
d
v
anced gr
afic f
eat
ur
es)

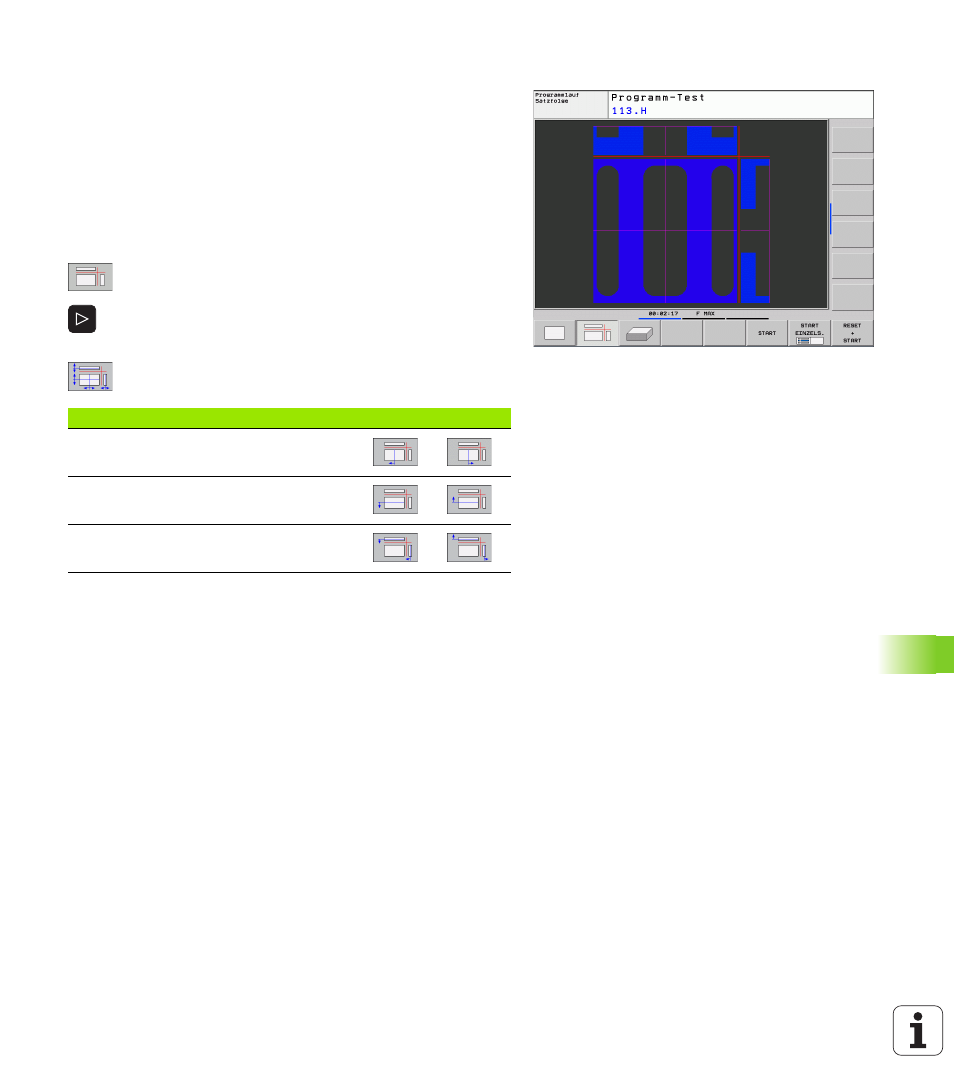

Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob
die Darstellung der Projektionsmethode 1 oder der
Projektionsmethode 2 nach DIN 6, Teil 1 entspricht (über MP7310
wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 446.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben.:
U Wählen Sie den Softkey für die Darstellung des
Werkstücks in 3 Ebenen
U Softkey-Leiste umschalten, bis der Auswahl-Softkey
für die Funktionen zum Verschieben der Schnittebene
erscheint
U Funktionen zum Verschieben der Schnittebene
wählen: Die TNC zeigt folgende Softkeys
Die Lage der Schnittebene ist während des Verschiebens am
Bildschirm sichtbar.
Die Grundeinstellung der Schnittebene ist so gewählt, dass sie in der
Bearbeitungsebene in der Werkstück-Mitte liegt und in der Werkzeug-
Achse auf der Werkstück-Oberkante.
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Vertikale Schnittebene nach vorne oder
hinten verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
