SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
PVO-BOX-IA-de-10
23
7 Elektrischer Anschluss
7.1 Übersicht des Anschlussbereichs
7.1.1 Unteransicht

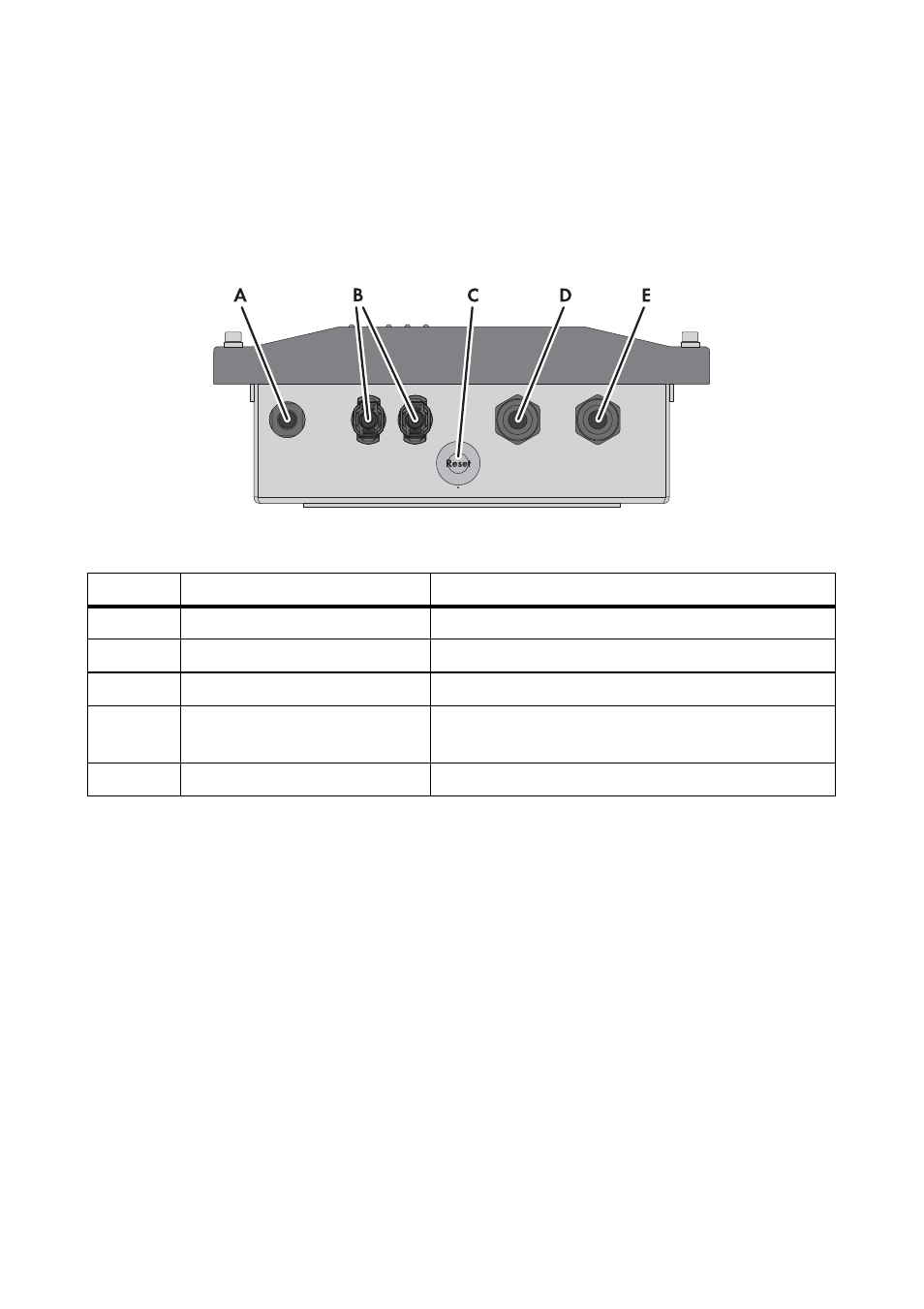

Abbildung 8: Außenansicht des Anschlussbereichs
Position
Bezeichnung
Erklärung
A
DC-Steckverbinder PV −
Negativer DC-Anschluss
B
DC-Steckverbinder PV+
Positive DC-Anschlüsse
C
Reset-Taste
Zum Zurücksetzen der LED-Anzeige
D
Kabeldurchführung M20
Zum Durchschleifen des Netzanschlusses (AC) zu
einer weiteren SMA PV Offset Box
E
Kabeldurchführung M20
Für den Netzanschluss (AC) der SMA PV Offset Box
