SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
PVO-BOX-IA-de-10
37
7.3.2 DC-Steckverbinder konfektionieren

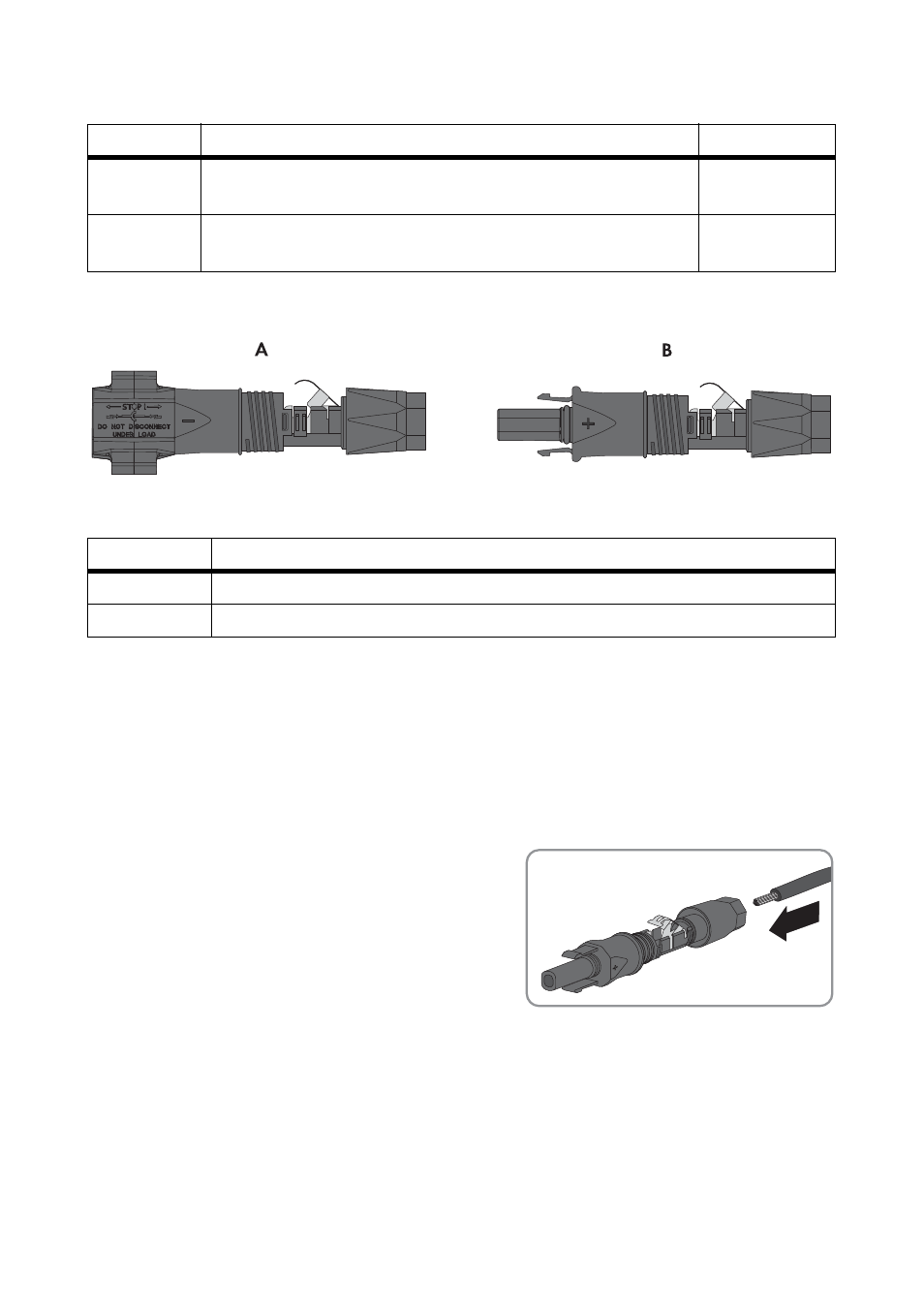

Abbildung 14: DC-Steckverbinder
Kabelanforderungen:
☐ Außendurchmesser: 5 mm … 8 mm.
☐ Leiterquerschnitt: 2,5 mm² … 6 mm².
Jeden DC-Steckverbinder nach folgendem Vorgehen konfektionieren.
1. Das Kabel 12 mm abisolieren.
2. Abisoliertes Kabel bis zum Anschlag in den
DC‑Steckverbinder einführen. Dabei auf richtige
Polarität achten.
7
PV+ Y-Verteiler
2 x negativ ( − ),
1 x positiv (+)
8
PV − Y-Verteiler
2 x positiv (+),
1 x negativ ( − )
Position
Bezeichnung
A
Negativer DC-Steckverbinder
B
Positiver DC-Steckverbinder
Verbindung Bezeichnung
SUNCLIX
