7 Elektrischer Anschluss
SMA Solar Technology AG
34
PVO-BOX-IA-de-10
Installationsanleitung
Anschluss von String-Wechselrichtern mit nur einem Eingang
Bei einem String-Wechselrichter ist 1 positiver und 1 negativer DC-Anschluss an der SMA PV Offset
Box erforderlich. Nur in der Betriebsart „Dauerbetrieb“ oder „Temporärer Betrieb“ müssen beide
positiven DC-Ausgänge der SMA PV Offset Box belegt sein. Falls nur 1 DC-Eingang angeschlossen
wird, muss der zweite positive DC-Anschluss der SMA PV Offset Box ebenfalls mit PV+ am
Wechselrichter verbunden werden.
Folgende DC-Anschlussvarianten sind beispielsweise möglich:

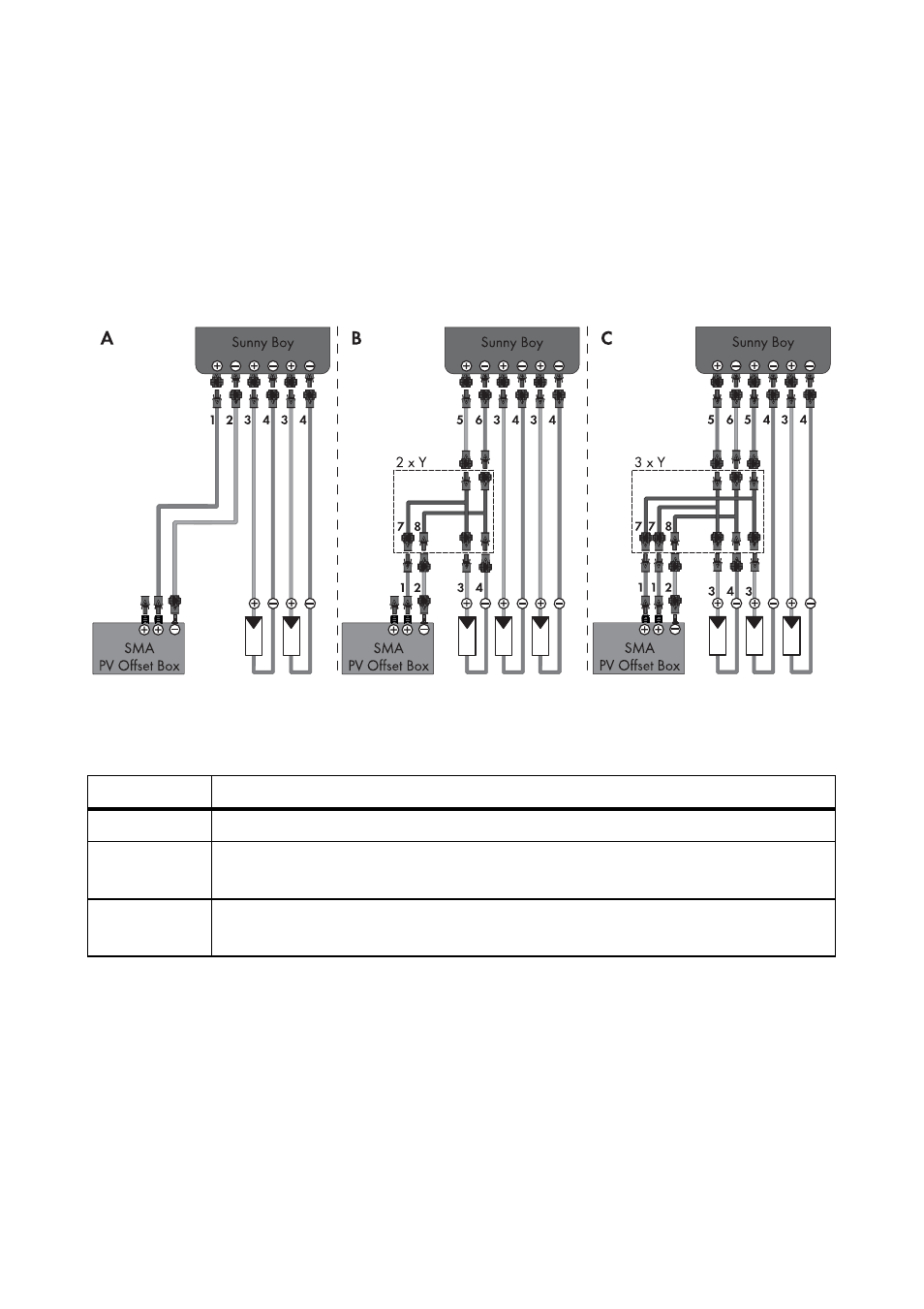

Abbildung 12: DC-Anschlussvarianten bei einem String-Wechselrichter
Anschlussvarianten
Variante
Bezeichnung
A
String-Wechselrichter mit freiem DC-Eingang - Betriebsart „Nachtbetrieb“
B
String-Wechselrichter mit vollständig belegten DC-Eingängen - Betriebsart
„Nachtbetrieb“
C
String-Wechselrichter mit vollständig belegten DC-Eingängen - Betriebsart
„Dauerbetrieb“ oder „Temporärer Betrieb“
