7 Elektrischer Anschluss
SMA Solar Technology AG
38
PVO-BOX-IA-de-10
Installationsanleitung

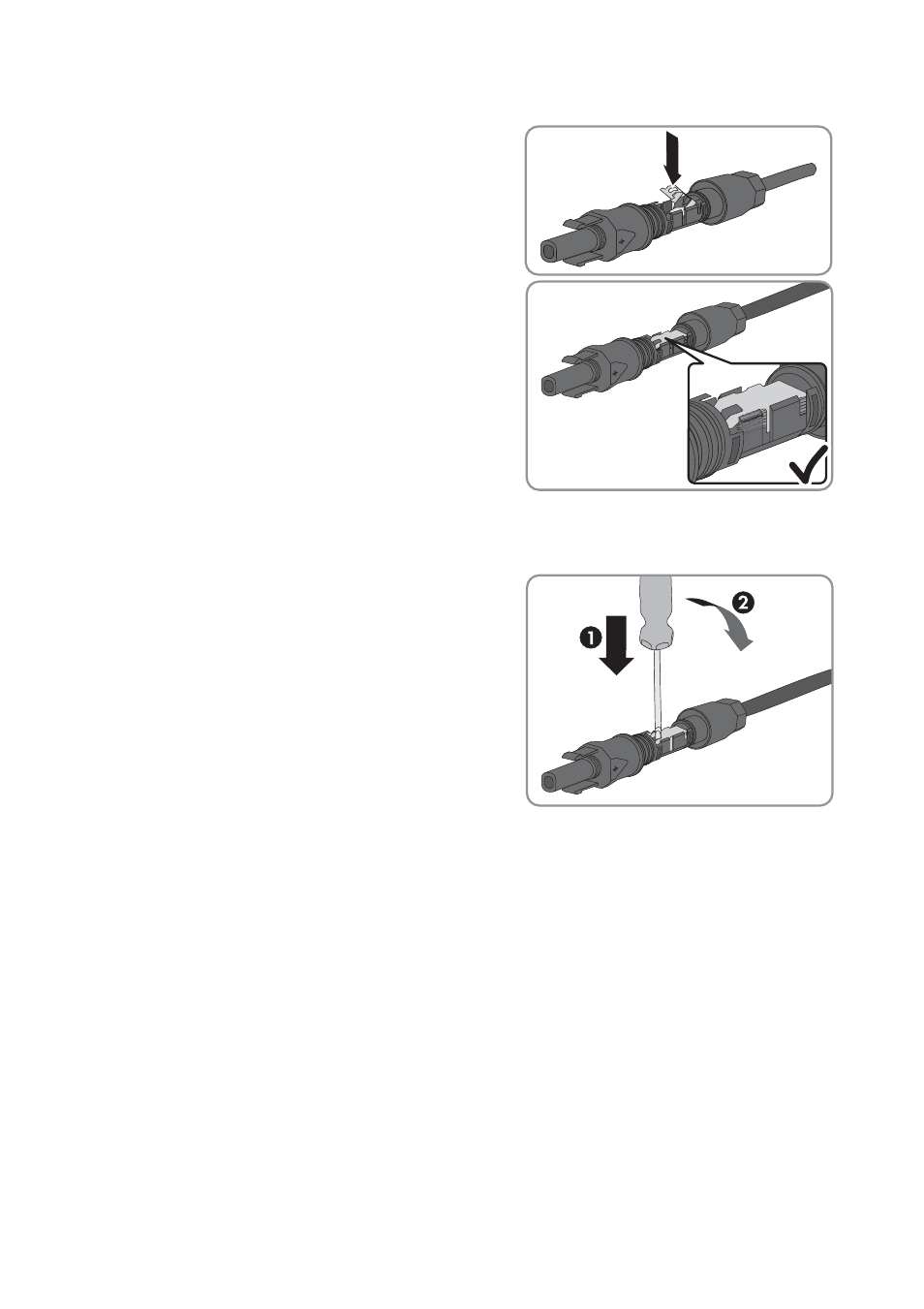

3. Den Klemmbügel herunterdrücken.
☑ Der Klemmbügel rastet hörbar ein.
☑ Die Litze ist in der Kammer des Klemmbügels zu
sehen.
✖ Die Litze ist nicht in der Kammer des Klemmbügels zu sehen?
Das Kabel sitzt nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher mit einer Klingenbreite von
3,5 mm in den Klemmbügel einhaken und
Klemmbügel aufhebeln.
• Das Kabel entnehmen und erneut mit Punkt 2
beginnen.
4. Überwurfmutter zum Gewinde schieben und festdrehen (Drehmoment: 2 Nm).
