SMA Solar Technology AG 9 SMA PV Offset Box spannungsfrei schalten
Installationsanleitung PVO-BOX-IA-de-10 43
9 SMA PV Offset Box spannungsfrei schalten
1. Den Wechselrichter spannungsfrei schalten (siehe Installationsanleitung des Wechselrichters).
2. Den Leitungsschutzschalter der SMA PV Offset Box ausschalten und gegen Wiedereinschalten
sichern.
3. Wenn ein Störmeldekontakt angeschlossen ist, Versorgungsspannung des Störmeldekontakts
abschalten und gegen Wiedereinschalten sichern.
6. Spannungsfreiheit gegen Erde (FE) mit geeignetem Messgerät an den DC-Ausgängen der SMA
PV Offset Box feststellen. Dafür ein Messgerät mit einem DC-Eingangsspannungsbereich bis
mindestens 1 000 V verwenden.
4. (&'")3
Lebensgefahr durch hohe Spannungen am PV-Generator.
Während des Betriebs mit der SMA PV Offset Box können am PV-Generator aufgrund von
Ableitkapazitäten gefährlich hohe Spannungen anliegen.
• 1 Minute vor Abziehen der DC-Steckverbinder warten, damit sich der PV-Generator
entladen kann.
5. (&'")3
Gefahr eines Lichtbogens bei Unterbrechen des DC-Stromkreises über Y-Stecker
• DC-Stromkreis nicht über Y-Stecker unterbrechen.

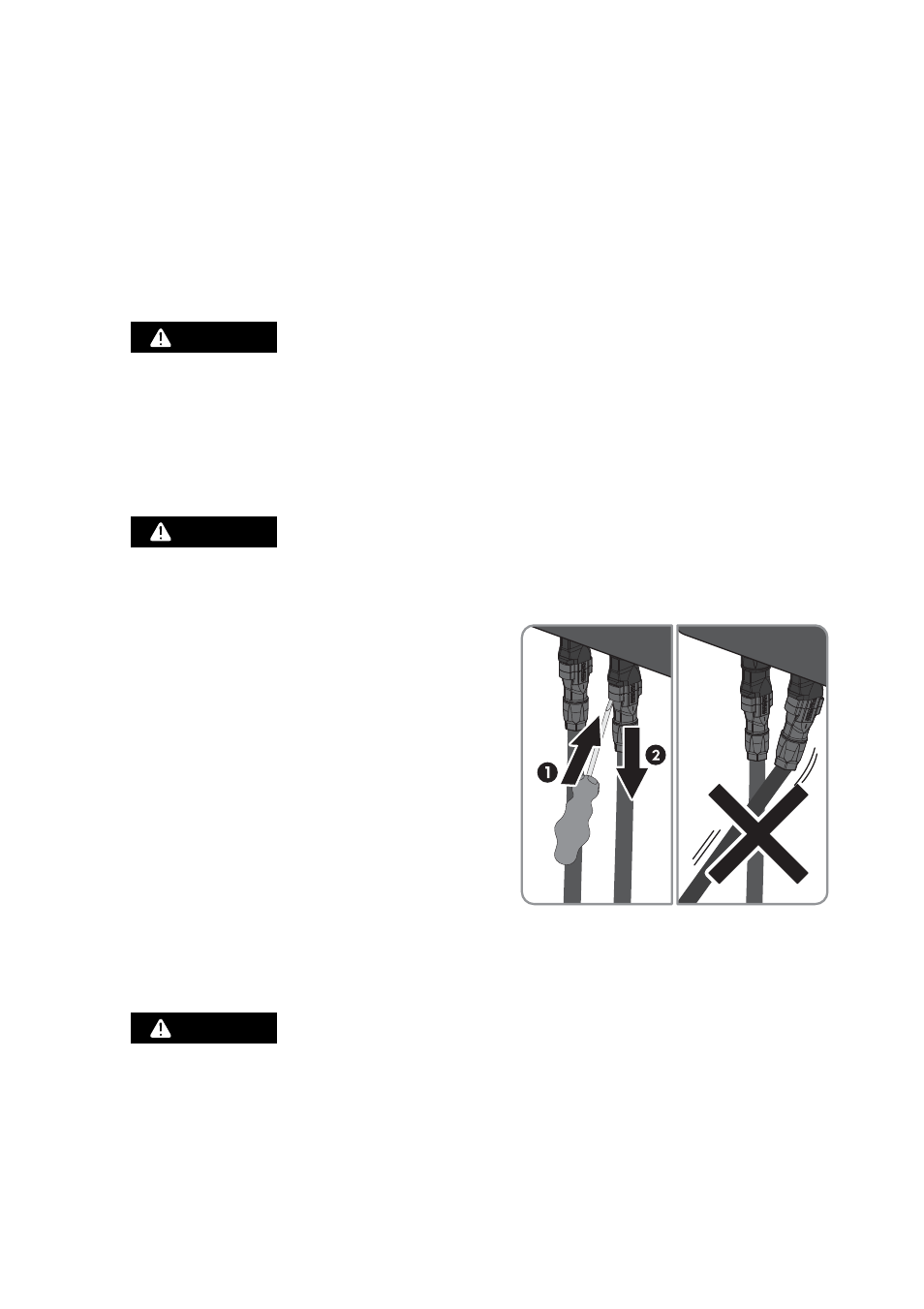

• Alle DC-Steckverbinder an der SMA PV
Offset Box entriegeln und abziehen. Dabei
einen Schlitz-Schraubendreher
(Klingenbreite: 3,5 mm) in einen der
seitlichen Schlitze stecken und die
DC-Steckverbinder gerade nach unten
abziehen. Dabei NICHT AM KABEL
ziehen.
7. (&'")3
Lebensgefahr durch hohe Spannungen.
Die SMA PV Offset Box benötigt 1 Minute, um sich zu entladen.
• 1 Minute vor Öffnen des Gehäusedeckels warten.
