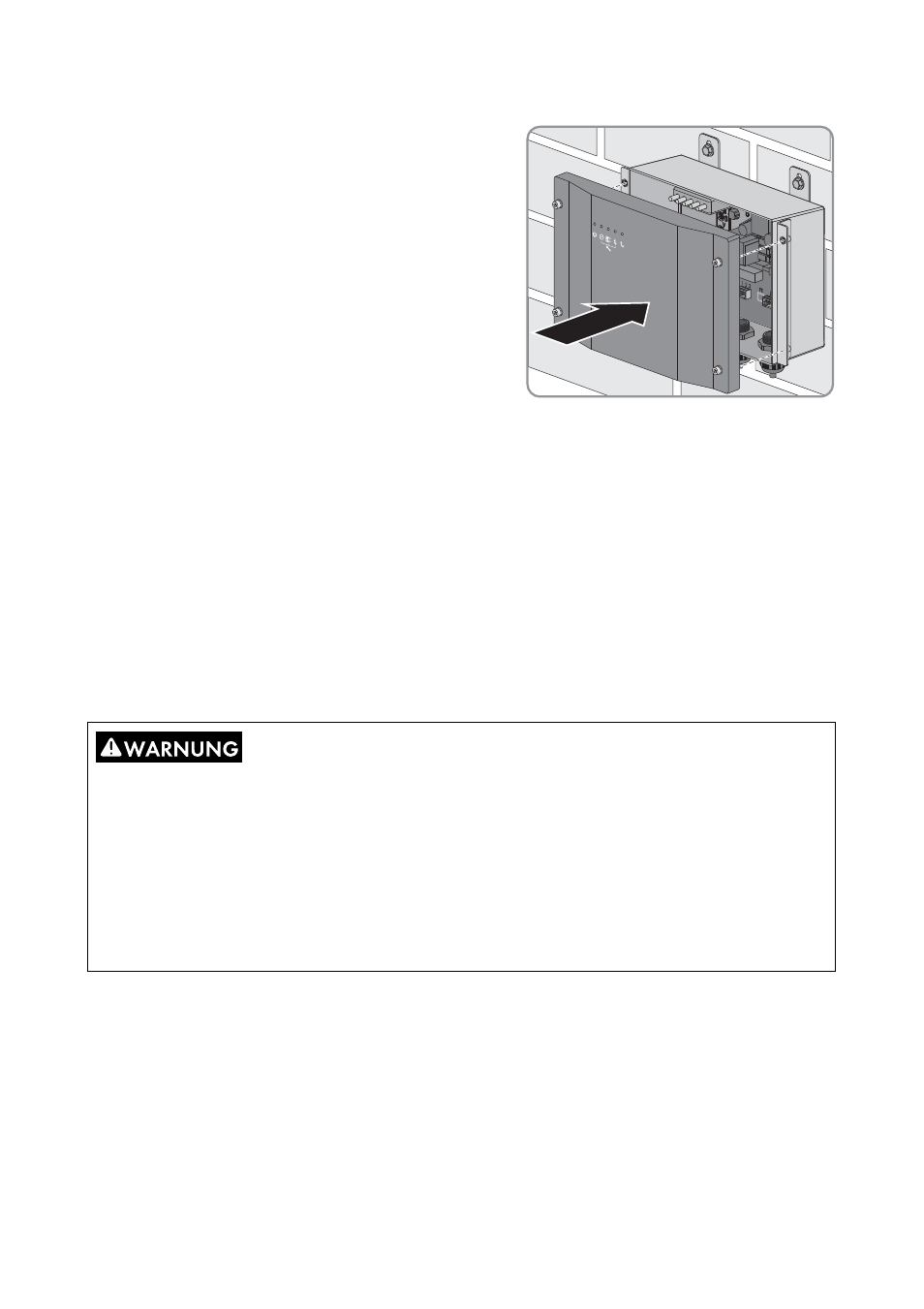

12. Alle Gehäusedeckel mit den 4 Schrauben an den
SMA PV Offset Boxen festschrauben (Drehmoment:
5 Nm).
7.3 DC-Anschluss
7.3.1 Bedingungen für den DC-Anschluss
Die SMA PV Offset Box wird mit dem Wechselrichter parallel geschaltet. Je nach Art des
Wechselrichters benötigen Sie hierfür unterschiedliche DC-Anschlussvarianten am Wechselrichter.
Wenn die erforderlichen DC-Anschlüsse am Wechselrichter frei sind, können Sie die SMA PV Offset
Box direkt am Wechselrichter anschließen. Wenn die erforderlichen Anschlüsse nicht frei sind, müssen
Sie die SMA PV Offset Box über Y-Stecker anschließen. Für jeden DC-Ausgang der SMA PV Offset
Box, der nicht direkt am Wechselrichter angeschlossen werden kann, ist ein eigener Y-Stecker
erforderlich (Bestellnummern siehe Kapitel 13).
Für den Anschluss an die SMA PV Offset Box müssen die DC-Anschlusskabel mit den mitgelieferten
DC-Steckverbindern ausgestattet sein (siehe Kapitel 7.3.1 „Bedingungen für den
DC-Anschluss“, Seite 33).
Gefahr eines Lichtbogens bei Unterbrechen des DC-Stromkreises über Y-Stecker
• Y-Stecker dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei
zugänglich sein.
• DC-Stromkreis darf nicht über Y-Stecker unterbrochen werden.
• Vorgehensweise zum Freischalten des Wechselrichters beachten (siehe Installationsanleitung
des Wechselrichters).
• Vorgehensweise zum Freischalten der SMA PV Offset Box beachten (siehe Kapitel 9).
