SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
PVO-BOX-IA-de-10
27
Anschluss mehrerer SMA PV Offset Boxen:
Der AC-Anschluss kann zu mehreren SMA PV Offset Boxen durchgeschleift werden. Insgesamt
können Sie auf diese Weise an einen AC-Anschluss bis zu 50 SMA PV Offset Boxen anschließen.

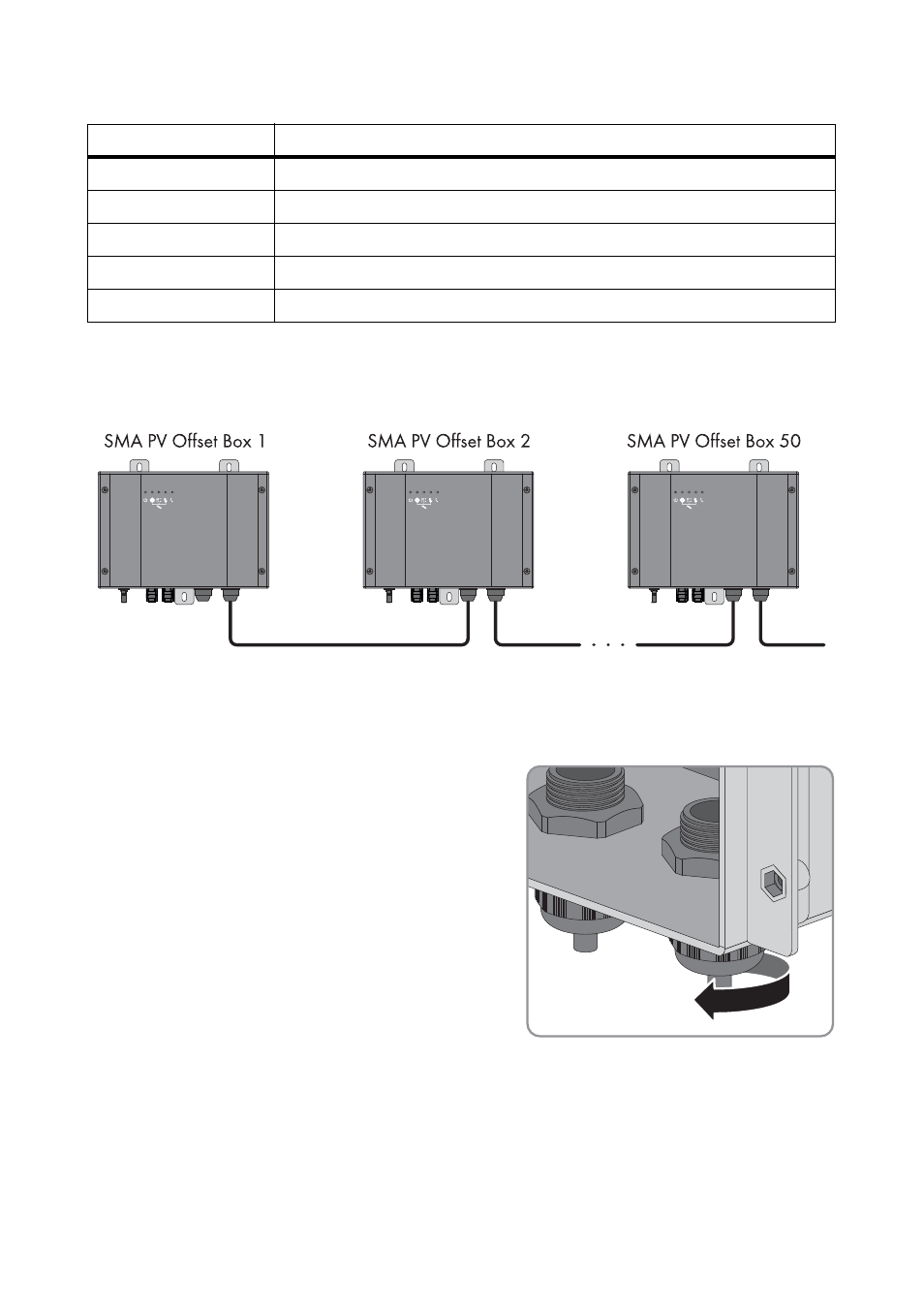

Abbildung 11: Anschluss mehrerer SMA PV Offset Boxen
7.2.2 SMA PV Offset Box an das öffentliche Netz (AC) anschließen
1. Überwurfmutter der Kabelverschraubung etwas
lösen.
2. AC-Kabel 130 mm abmanteln.
3. Adern des AC-Kabels 7 ... 8 mm abisolieren.
4. Das AC-Kabel durch die Kabelverschraubung zu den AC-Klemmen in der SMA PV Offset Box
führen.
Bezeichnung
Erklärung
B
ungestörter Betrieb
F
Fehler
1
Anschlussklemme 1 des Störmeldekontakts
2
Anschlussklemme 2 des Störmeldekontakts
3
Anschlussklemme 3 des Störmeldekontakts
