Voraussetzungen für die Installation
Installationsanleitung
SB700-11:SD2006
Seite 19
Für den optimalen Betrieb des Wechselrichters, sollte die Netzimpedanz der AC-Lei-
tung 1 Ohm nicht überschreiten. Dies ist unter anderem für die fehlerfreie Funktion
der Impedanzüberwachung erforderlich. Darüber hinaus empfehlen wir den Lei-
tungsquerschnitt so zu dimensionieren, dass die Leitungsverluste bei Nennleistung
1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von der Leitungslänge

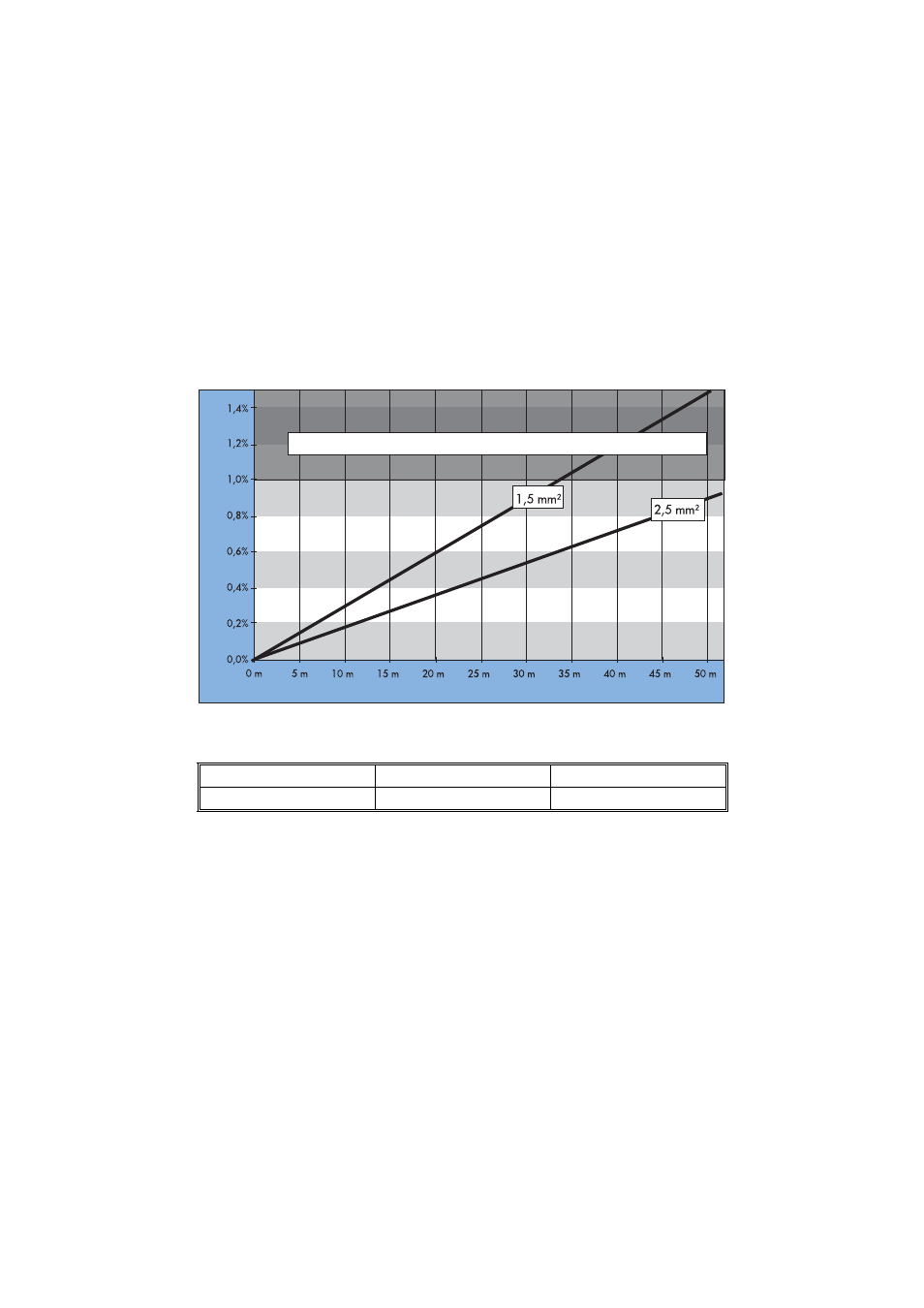

und des Leitungsquerschnitts sind in der folgenden Grafik dargestellt. Es werden
mehradrige Leitungen mit einem Hin- und Rückleiter aus Kupfer verwendet.
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Leitungsquerschnitt
1,5 mm²
2,5 mm²
Max. Länge
33 m
55 m
Leitungslänge
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Lei
tung
sverl
uste
