Austausch der Varistoren
SMA
Technologie AG
Seite 50
SB700-11:SD2006
Installationsanleitung
5.
Wiederholen Sie die Punkte 3 und 4 für jeden String.
Konnten Sie einen Erdschluss feststellen, so ist der Austausch der Varistoren
wahrscheinlich nicht erforderlich. Stattdessen ist dafür zu sorgen, dass der Erd-
schluss beseitigt wird. In der Regel sollte hiermit der Installateur des PV-Genera-
tors beauftragt werden. Fahren Sie in diesem Fall wie unter Punkt 10
beschrieben fort, ohne jedoch den fehlerhaften String wieder anzuschließen!
Schützen Sie dagegen dessen DC-Steckkontakte gegen Berühren (z. B. durch
Schutzkappen oder ausreichend spannungsfestes Isolierband).
Konnten Sie keinen Erdschluss in dem PV-Generator feststellen, so hat wahr-
scheinlich einer der thermisch überwachten Varistoren seine Schutzfunktion ver-
loren. Diese Komponenten sind Verschleißteile, deren Funktion durch Alterung
oder auch durch wiederholte Beanspruchung durch Überspannungen herabge-
setzt wird. Sie können diese Varistoren nun - unter Beachtung der Sicherheitshin-
weise aus Kapitel 2 „Sicherheitshinweise” (Seite 11) - folgendermaßen
überprüfen:
6.
Lösen Sie die Deckelverschraubung und nehmen Sie den Deckel des Sunny Boy
SB 700 ab. Lösen Sie die PE-Verbindung am Deckel. Stellen Sie die Spannungs-
freiheit fest.
7.
Stellen Sie bei allen Varistoren mit Hilfe eines Durchgangsprüfers fest, ob zwi-
schen den Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese
nicht, ist der zugehörige Varistor wirkungslos. Die Position der Varistoren im
Sunny Boy SB 700 ist in Kapitel 3.1 „Gerätebeschreibung” (Seite 13) ersicht-
lich.
8.

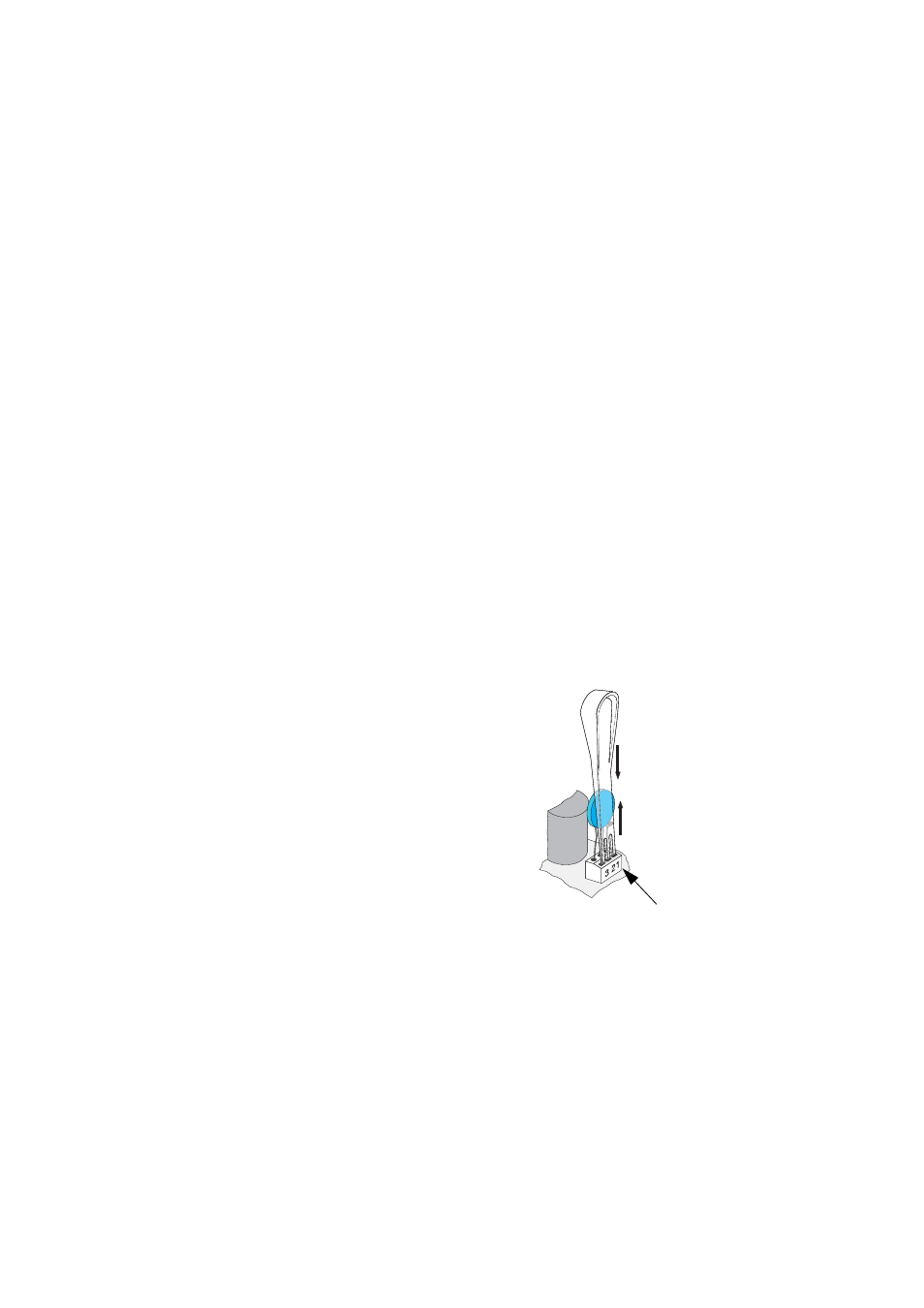

Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie
zusammen mit den Ersatz-Varistoren kein Son-
derwerkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich bitte mit SMA in
Verbindung. Die Klemmkontakte lassen sich be-
helfsmäßig jedoch auch einzeln mit einem pas-
senden Schraubendreher bedienen. Da der
Ausfall eines Varistors in der Regel auf Einflüsse
zurückzuführen ist, die alle Varistoren in ähnli-
cher Weise betreffen (Temperatur, Alter, indu-
zierte Überspannungen), wird dringend
empfohlen, nicht nur den erkennbar defekten
Varistor auszutauschen, sondern alle beide. Die
Varistoren werden für den Einsatz im Sunny Boy
SB 700 speziell gefertigt und sind nicht im Han-
del erhältlich. Sie müssen direkt von der SMA
Technologie AG bezogen werden (SMA-Bestell-
bezeichnung: „SB-TV3“).
Das Einführen
des Betätigungs-
werkzeuges löst
die Klemme.
Varistor
entnehmen
Der Pol mit der kleinen Schlaufe
(Sicke) muss beim Wiedereinbau
in Klemme 1 montiert werden.
