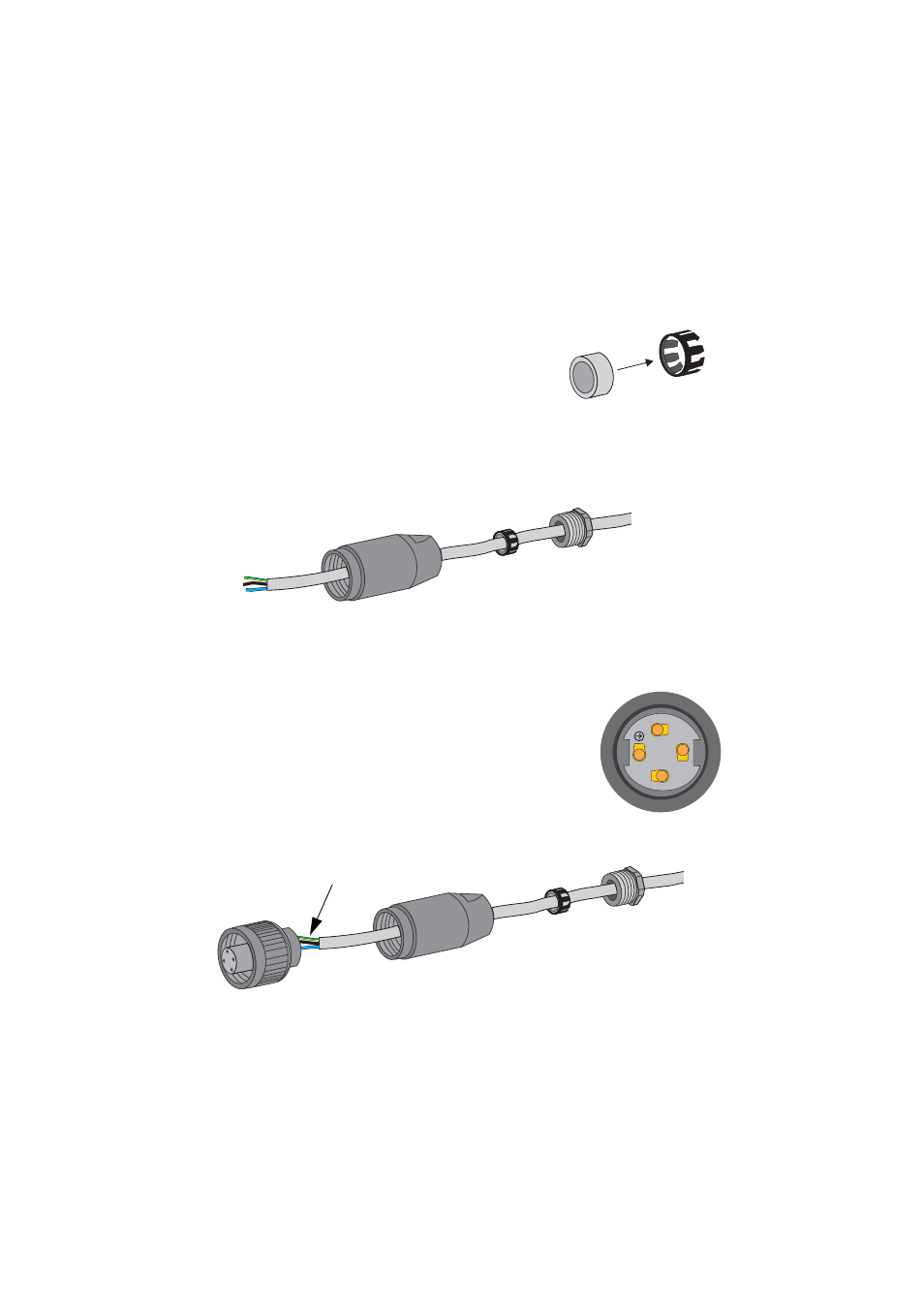

Anschluss des AC-Steckers mit PG13,5
Für den Anschluss einer Leitung mit einem maximalen Durchmesser von 13,5 mm ge-
hen Sie wie folgt vor.
1.
Drücken Sie den Dichtungsring in den Klemmkorb.
2.
Schieben Sie nun zuerst die Druckschraube und dann den Klemmkorb mit dem
Dichtungsring über die Leitung. Danach schieben Sie die Gewindehülse über die
Leitung.
3.
Schließen Sie nun die einzelnen Adern der Reihe nach an den Buchseneinsatz
an.
-
Schutzleiter PE (grün-gelb) auf die Schraubklemme mit
dem Erdungszeichen. Achten Sie darauf, dass der PE
Schutzleiter länger ist, als die Anschlussadern von N
und L.
-
Neutralleiter N (blau) auf die Schraubklemme 1.
-
Phase L (braun oder schwarz) auf Schraubklemme 2.
-
Schraubklemme 3 bleibt frei.
4.
Prüfen Sie die Anschlussadern auf festen Sitz.
Dichtungsring
Klemmkorb
Klemmkorb mit
Dichtungsring
Druckschraube
Gewindehülse
1
2
3
Klemmen des
Buchseneinsatzes
Klemmkorb mit
Dichtungsring
Druckschraube
Gewindehülse
Buchseneinsatz
Anschlussadern
