Installation
Installationsanleitung
SB700-11:SD2006
Seite 25
5.

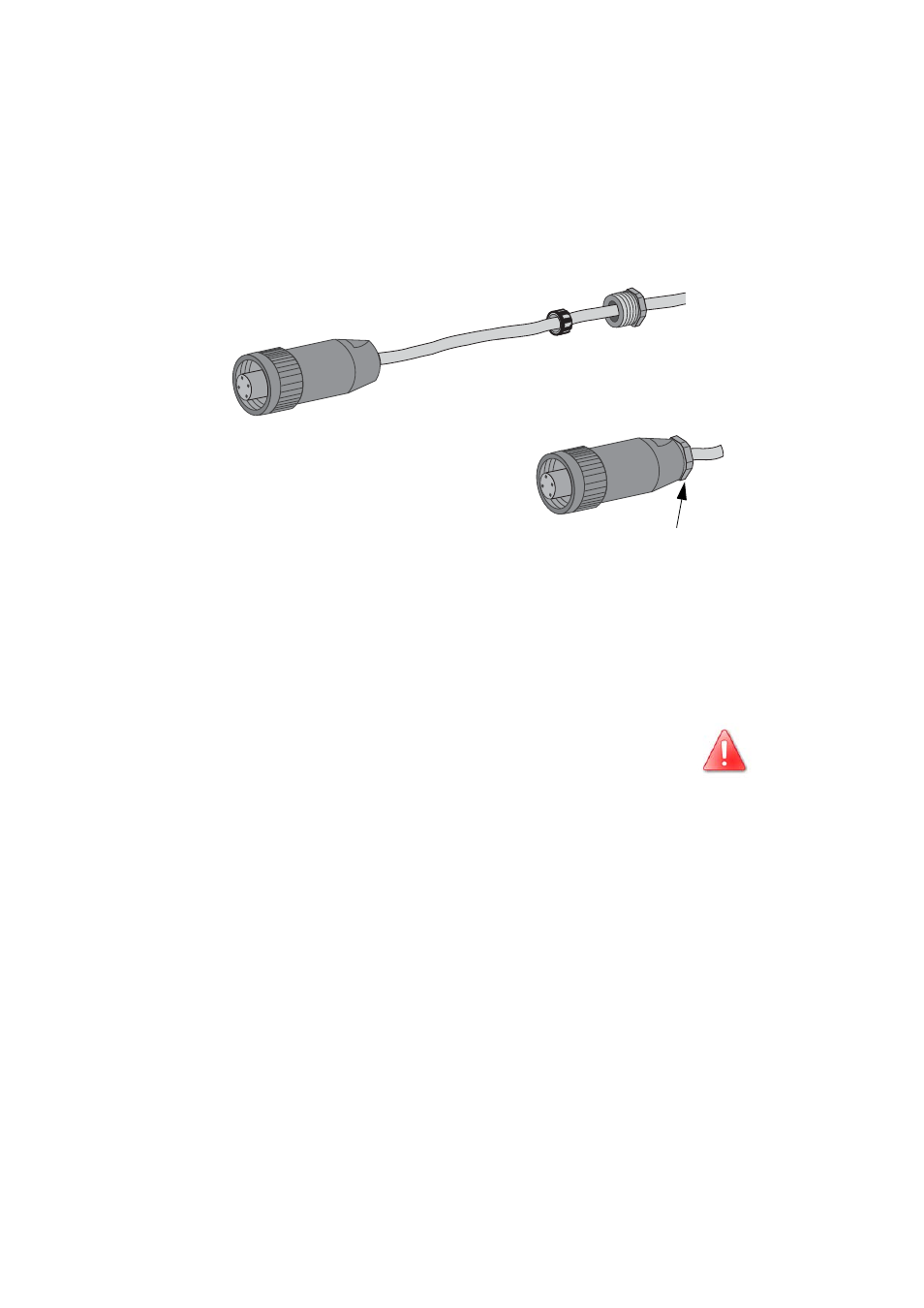

Drehen Sie nun die Gewindehülse fest auf den Buchseneinsatz.
6.
Drehen Sie nun die Druckschraube fest auf die
Gewindehülse. Der Klemmkorb mit dem Dich-
tungsring drückt sich dabei in die Gewindehül-
se und ist nicht mehr zu sehen.
Die AC-Kupplungsdose ist nun fertig konfektioniert.
Sollten Sie den Sunny Boy nicht gleich anschließen, so verschließen Sie den Buchsen-
einsatz mit der ebenfalls im Beipack enthaltenen Verschlusskappe.
Ist der Sunny Boy schon fest installiert, kann nun die fertig konfektionierte AC-Kupp-
lungsdose mit dem Flanschstecker des Sunny Boy fest verbunden werden. Dazu ent-
fernen Sie bitte die Schutzkappe vom Flanschstecker am Sunny Boy. Drehen Sie den
Gewindering der AC-Kupplungsdose fest auf den Flanschstecker, um die Verbindung
abzudichten und zu sichern.
Schalten Sie den Leitungsschutzschalter noch nicht ein! Der Sunny
Boy SB 700 darf erst an das AC-Netz angeschlossen werden, wenn
die PV-Strings angeschlossen sind und das Gerät fest verschlossen
ist.
Klemmkorb mit
Dichtungsring
Druckschraube
Buchseneinsatz mit
Gewindehülse
verschraubt
Druckschraube
