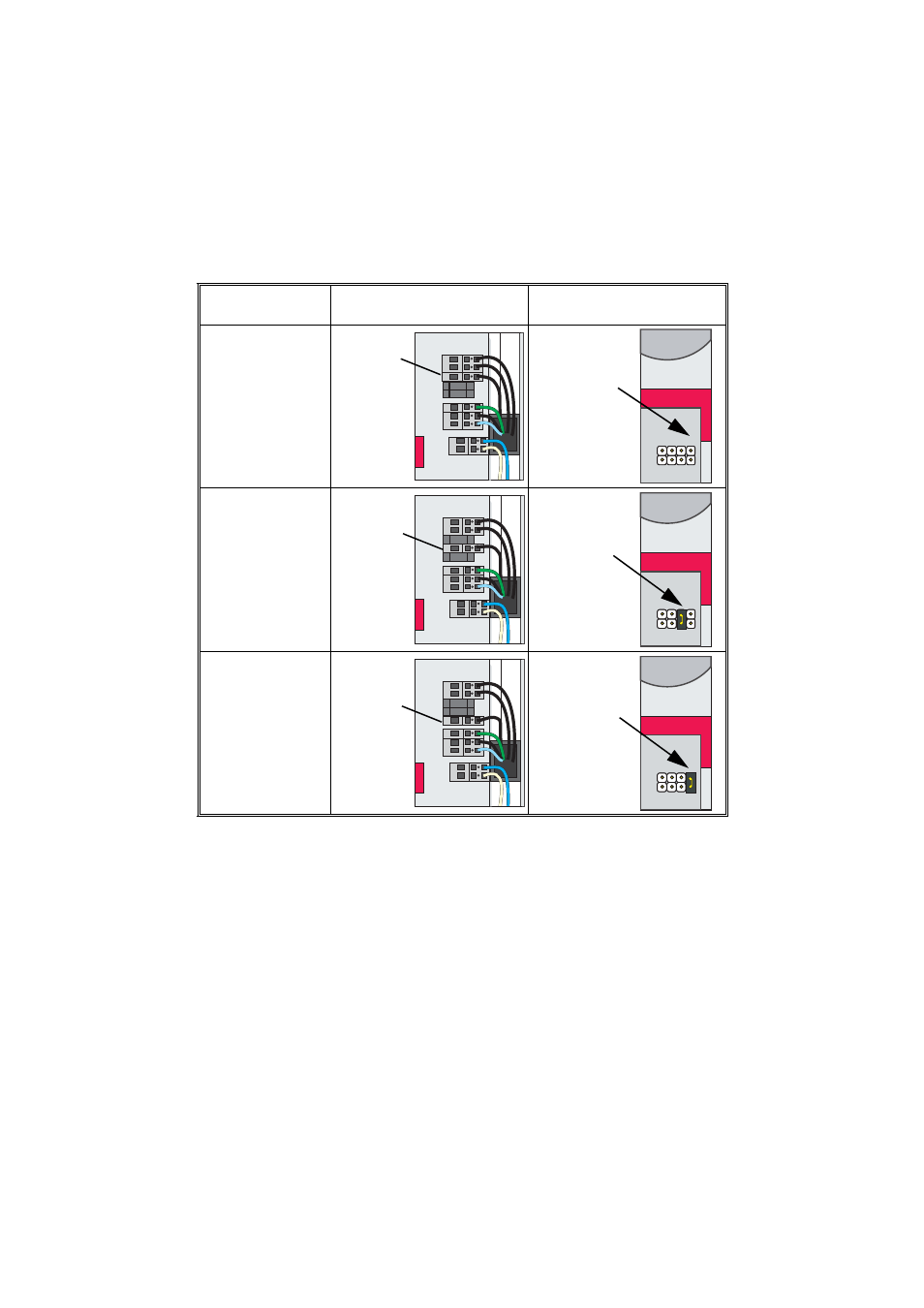

In der unten abgebildeten Tabelle sind die Anschlüsse schematisch dargestellt.
Spannungs-
bereich
Klemmenblock
Steckbrücken / Jumper
119 ... 250 V DC
(werkseitig)
96 ... 200 V DC
73 ... 150 V DC
Klemme auf
Steckplatz 1
150V
ENS2
200V
ENS1
Kein Jumper
gesetzt
Klemme auf
Steckplatz 2
150V
ENS2
200V
ENS1
Jumper auf
Steckplatz
„200V“ gesetzt
Klemme auf
Steckplatz 3
150V
ENS2
200V
ENS1
Jumper auf
Steckplatz
„150V“ gesetzt
