SMA SB 700 Benutzerhandbuch
Seite 23
SMA
Technologie AG
Installation
Installationsanleitung
SB700-11:SD2006
Seite 23

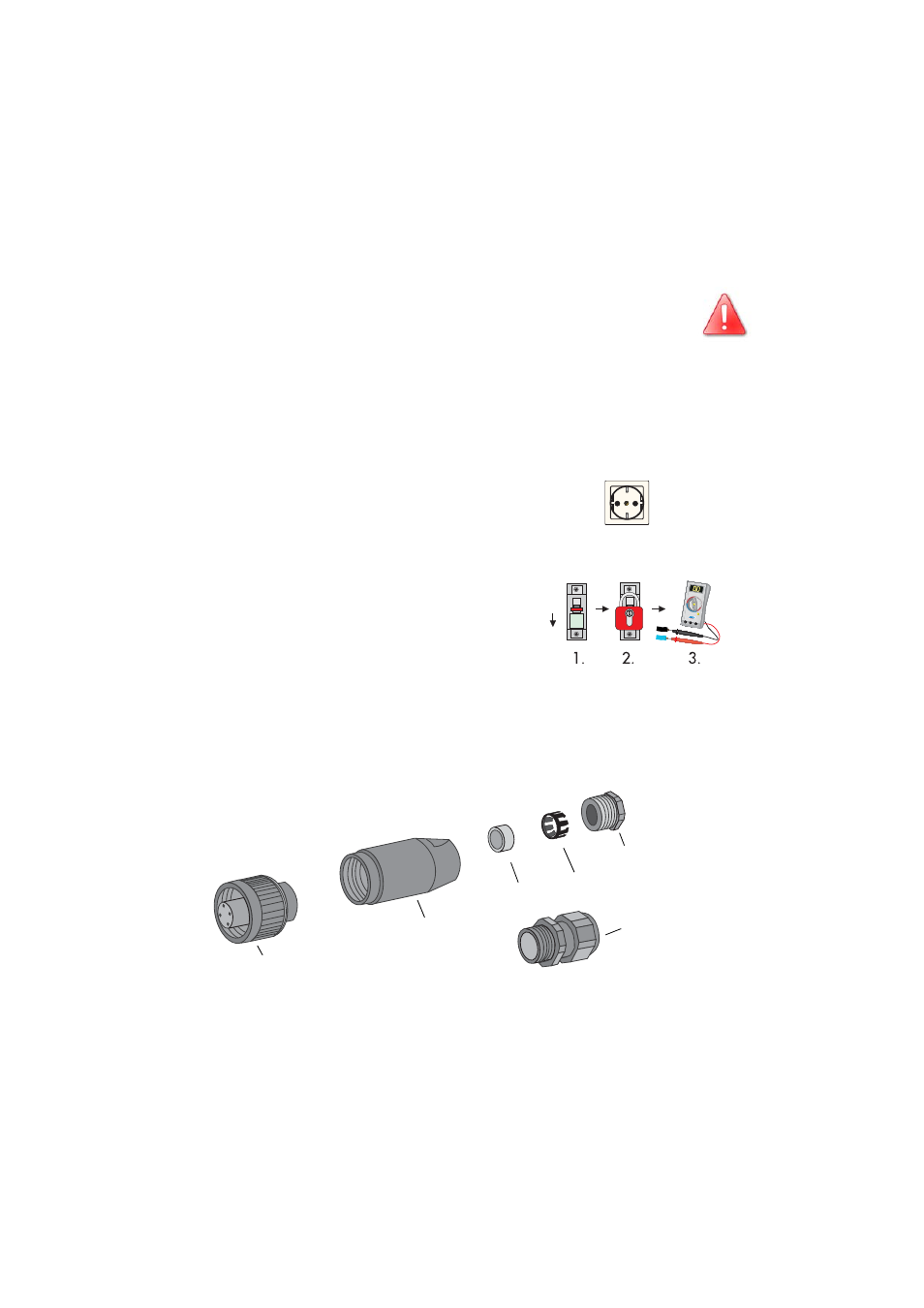

Anschluss des AC-Ausgangs
Verwendet wird ein Rundsteckverbindersystem, welches verschiedene Kabeldurch-
messer im Kabelauslass ermöglicht. Dazu sind im Beipack eine PG13,5- und eine
PG16-Druckschraube enthalten. Prüfen Sie, welche Verschraubung für Ihr AC-Kabel
die richtige ist.
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
3.
Entnehmen Sie nun dem Beipack die Teile der AC-Kupplungsdose und schließen
Sie die abgemantelte und abisolierte Leitung wie auf den folgenden Seiten be-
schrieben an.
Überprüfen Sie die Netzleitung auf Spannunsfreiheit, bevor Sie
dies an die AC-Kupplungsdose anschließen.
1.
Überprüfen Sie die Netzspannung. Ist diese hö-
her als 253 V, kann der Sunny Boy SB 700 nur
eingeschränkt arbeiten. Hier sollte der lokale
Netzbetreiber für Abhilfe sorgen.
max. 253 V!
Die maximale Netzspannung für den
Einspeisebetrieb beträgt 253 V!
2.
Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
Vor dem Öffnen des Sunny Boy muss die
Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
Aus!
Dichtungsring
für PG13,5
Klemmkorb
für PG13,5
Gewindehülse
Buchseneinsatz
Druckschraube
für PG13,5
Druckschraube
Version PG16
für große
Kabelquerschnitte
