SMA SB 700 Benutzerhandbuch
Seite 26
Installation
SMA
Technologie AG
Seite 26
SB700-11:SD2006
Installationsanleitung

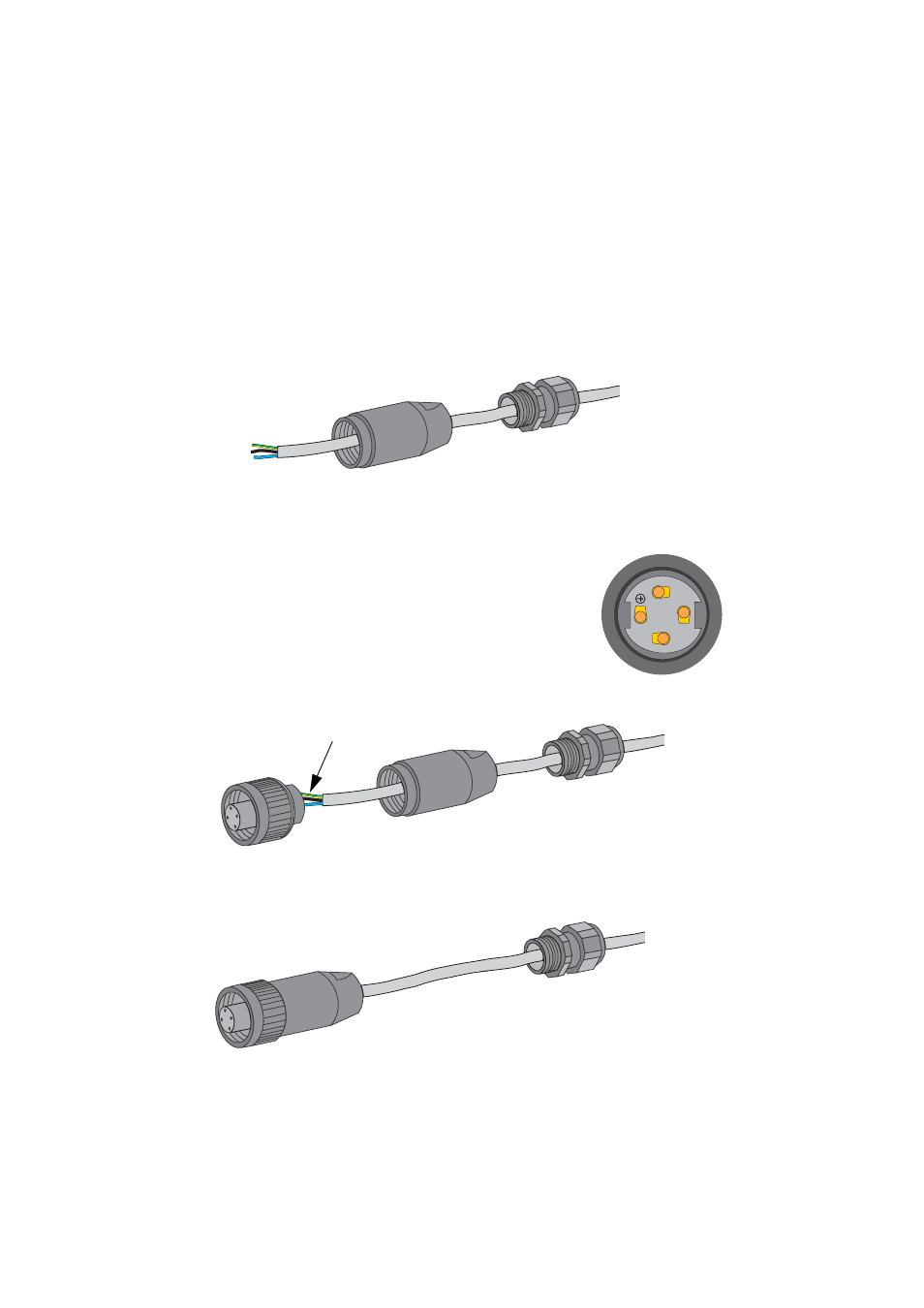

Anschluss des AC-Steckers mit PG16
Für den Anschluss einer Leitung mit einem Durchmesser zwischen 13,5 mm und
16 mm gehen Sie wie folgt vor.
1.
Schieben Sie zuerst die Druckschraube mit der PG16-Verschraubung über die
Leitung. Danach schieben Sie die Gewindehülse über die Leitung.
2.
Schließen Sie nun die einzelnen Adern der Reihe nach an den Buchseneinsatz
an.
-
Schutzleiter PE (grün-gelb) auf die Schraubklemme mit
dem Erdungszeichen. Achten Sie darauf, dass der PE
Schutzleiter länger ist, als die Anschlussadern von N
und L.
-
Neutralleiter N (blau) auf die Schraubklemme 1.
-
Phase L (braun oder schwarz) auf Schraubklemme 2.
-
Schraubklemme 3 bleibt frei.
3.
Prüfen Sie die Anschlussadern auf festen Sitz.
4.
Drehen Sie nun die Gewindehülse fest auf den Buchseneinsatz.
Gewindehülse
Druckschraube mit
PG16-Verschraubung
1
2
3
Klemmen des
Buchseneinsatzes
Gewindehülse
Buchseneinsatz
Anschlussadern
Druckschraube mit
PG16-Verschraubung
Buchseneinsatz mit
Gewindehülse
verschraubt
Druckschraube mit
PG16-Verschraubung
