SMA Technologie AG Installation
Installationsanleitung SB700-11:SD2006 Seite 29
5.3 Einstellung der Eingangsspannung
Der Sunny Boy SB 700 wurde für eine Ausgangsnennleistung von 700 W entwickelt.
Dies entspricht einem PV-Eingangsspannungsbereich von 119 ... 250 V DC bei Aus-
gangsnennspannung.
Für Solargeneratoren mit einem Eingangsspannungsbereich von 96 ... 200 V DC
oder 73 ... 150 V DC gibt es die Möglichkeit, den Eingangsspannungsbereich des
Sunny Boy SB 700 entsprechend anzupassen, d. h. es ist auch möglich, kleinere PV-
Generatoren an den Sunny Boy SB 700 anzuschließen.
Der Sunny Boy SB 700 wird werkseitig mit der höchsten Eingangsspannung ausge-
liefert. Um ihn auch an kleineren Solaranlagen betreiben zu können, müssen Sie nur
geringe Änderungen am Gerät vornehmen. Rechts oben im Sunny Boy SB 700 befin-
den sich mehrere Klemmenblöcke. Die obere Doppelklemme ist nicht relevant für die
Anpassung des Eingangsspannungsbereichs. Unter der Doppelklemme befindet sich
eine einzelne Klemme, diese Klemme ist für die Anpassung an die Eingangsspannung

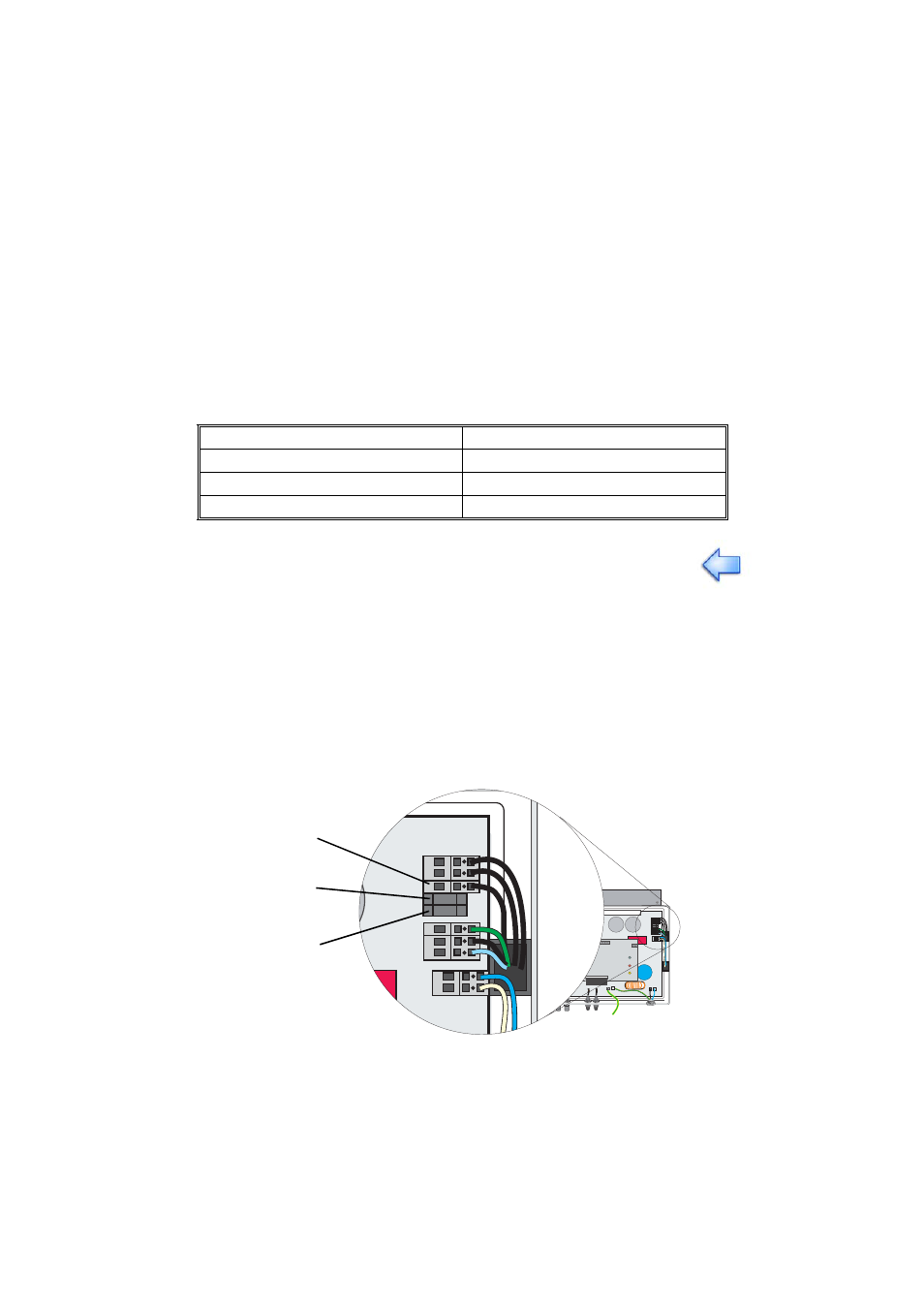

zuständig. Unter dieser Klemme sind zwei freie Steckplätze. Die jeweiligen Eingangs-
spannungsbereiche der Steckplätze können Sie der unten dargestellten Zeichnung
entnehmen.
Eingangsspannungsbereich Ausgangsnennleistung
119 ... 250 V DC 700 W
96 ... 200 V DC 600 W
73 ... 150 V DC 460 W
Bei Kleinst-PV-Anlagen bitte beachten:
Der Sunny Boy SB 700 muss an die Anzahl der PV-Module angepasst werden,
damit er im optimalen Bereich arbeitet.
PE L N
Klemme gesteckt für
119 ... 250 V DC
Steckplatz für
96 ... 200 V DC
Steckplatz für
73 ... 150 V DC
