SMA Solar Technology AG Interne elektrische Verbindungen
Installationsanleitung IA-SCxxxHE-IDE104432 43

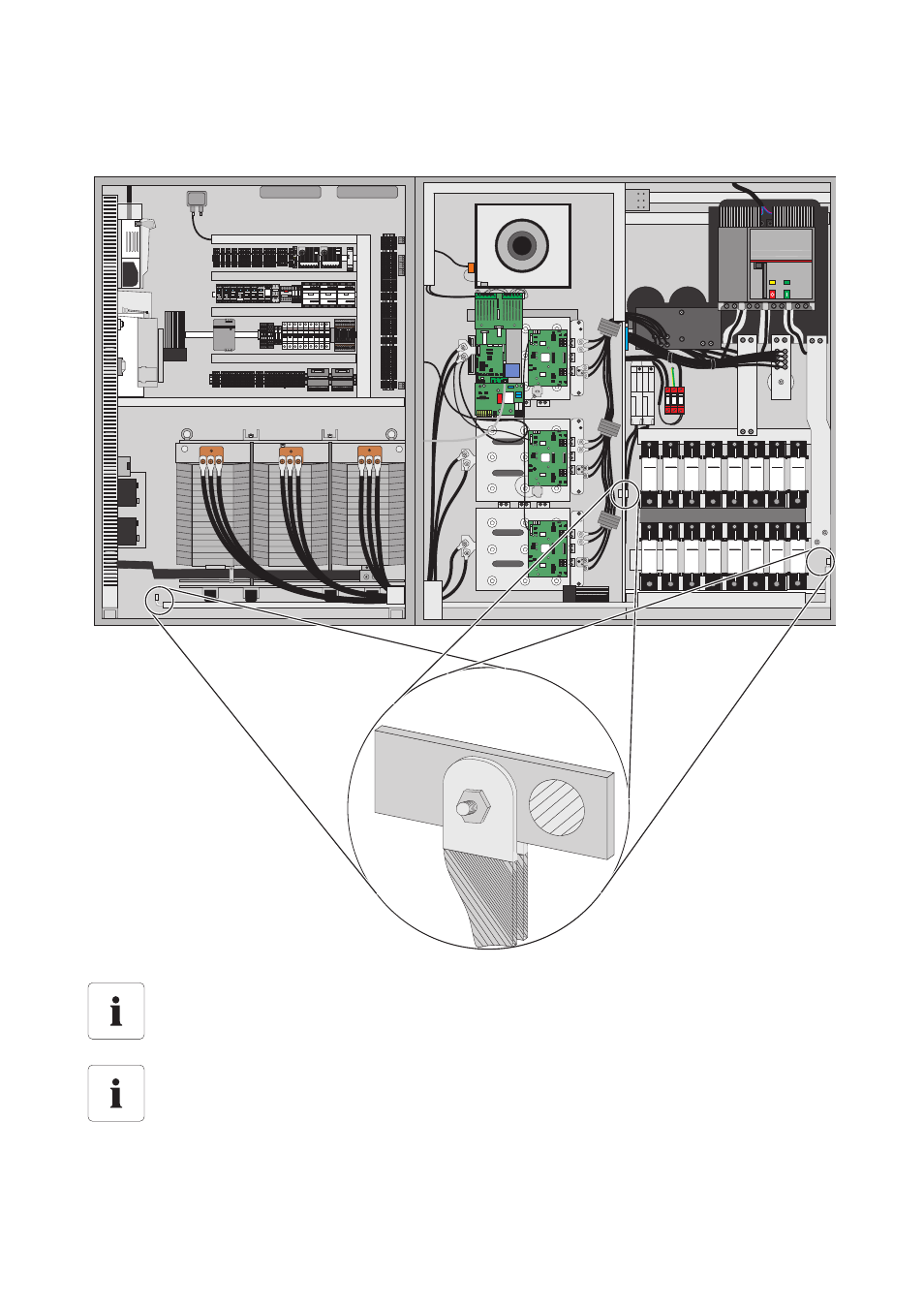

Beispiel PE-Verbindung zwischen den Schaltschränken des Sunny Central
Erdungsverbindung prüfen
Beim Anschluss der Erdungsverbindung auf festen Sitz der Schrauben achten.
Position der PE-Schiene
Die genaue Position der PE-Schiene befindet sich bauartbedingt neben der
Sicherungsleiste im DC-Schrank und hinter dem Sinusfilter im AC-Schrank. Anhand der
Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten Schaltplan lässt sich die
genaue Lage der PE-Schiene ermitteln.
L-
L+
L-
L+
L-
L+
M3-810 M3-810 M3-810
L+ L-
PE
