Interne elektrische Verbindungen SMA Solar Technology AG
46 IA-SCxxxHE-IDE104432 Installationsanleitung
5.4 Sunny Central Control am Leistungsteil anschließen
Die Datenleitung vom Sunny Central Control an die Betriebsführungsplatine am Leistungsteil
anschließen. Dazu besitzt das Kabel einen 4-poligen weißen Steckkontakt, der auf die
Betriebsführungsplatine aufgesteckt wird. Die Betriebsführungsplatine und Steuerungsplatine
(ADAPBFS) befinden sich im WR-Schrank auf dem obersten Leistungsteil.
Die Betriebsführungsplatine kommuniziert mittels einem Flachbandkabel mit der Steuerungsplatine.
Der Steckplatz für den Stecker der Datenleitung befindet sich auf der rechten Seite der Platine direkt
bei der Kommunikationsschnittstelle (Piggy-Back).

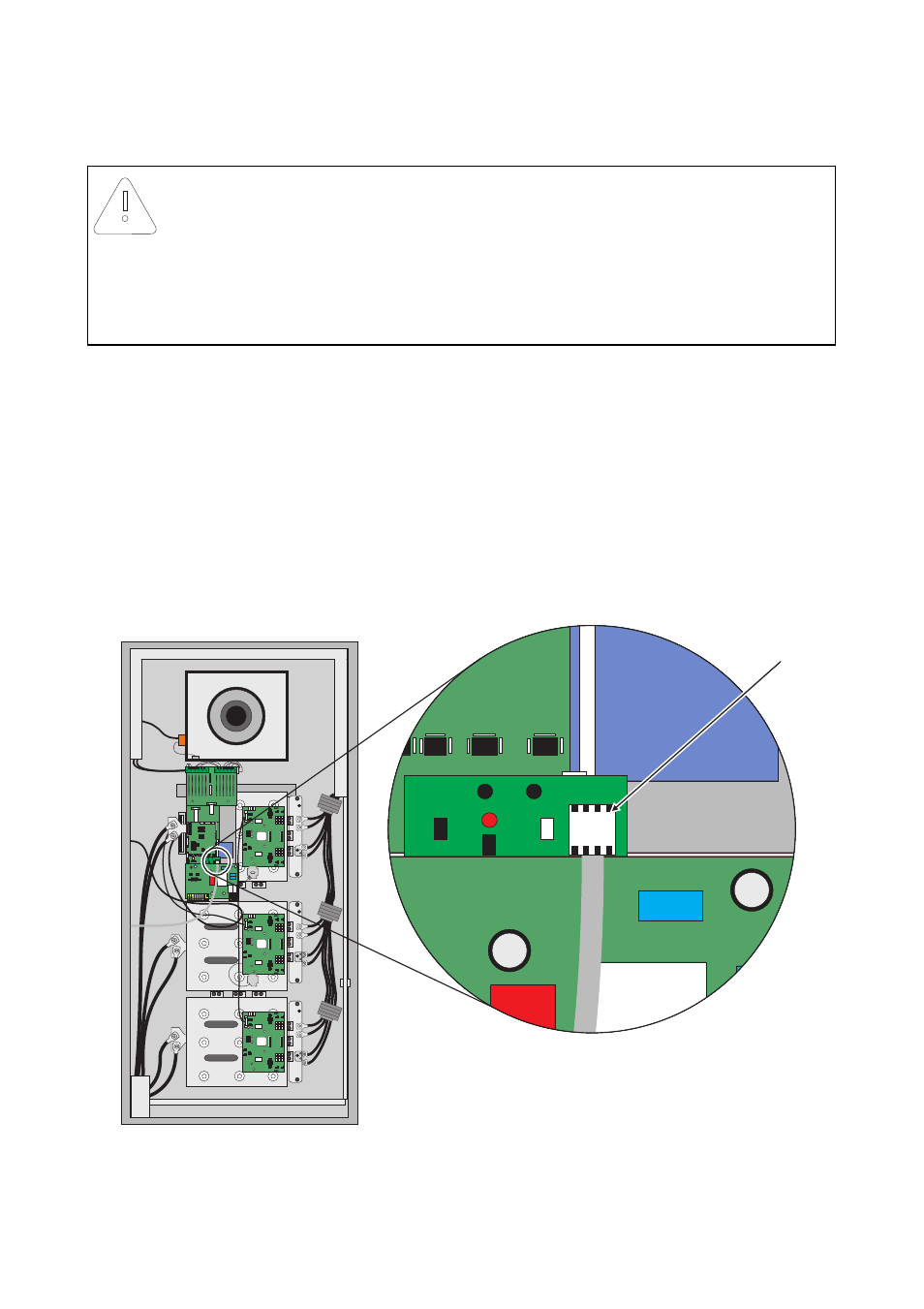

Anschlussklemme (A) für Datenleitung im Sunny Central
Achtung!
Beschädigung der Verkabelung durch fehlerhafte Installation
• Kabel nicht im Kabelkanal und nicht parallel zu den Leistungskabeln (EMV) verlegen.
• Kabel frei im Schaltschrank verlegen.
• Steckkontakt vorsichtig mit der Platine verbinden.
L-
L+
L-
L+
L-
L+
A
