Interne elektrische Verbindungen SMA Solar Technology AG
44 IA-SCxxxHE-IDE104432 Installationsanleitung
5.3 Steuerleitungen der Übergabeklemmleiste anschließen
Die meisten Steuerleitungen, die zwischen den Schaltschränken verbunden werden müssen, werden
über Stecker an die Übergabeklemmleisten angeschlossen. Die Übergabeklemmleisten befinden sich
im AC-Schrank auf der zum WR-Schrank gerichteten Montageplatte. Die zu steckenden Kabelbündel
sind mit Zielbezeichnungen versehen.

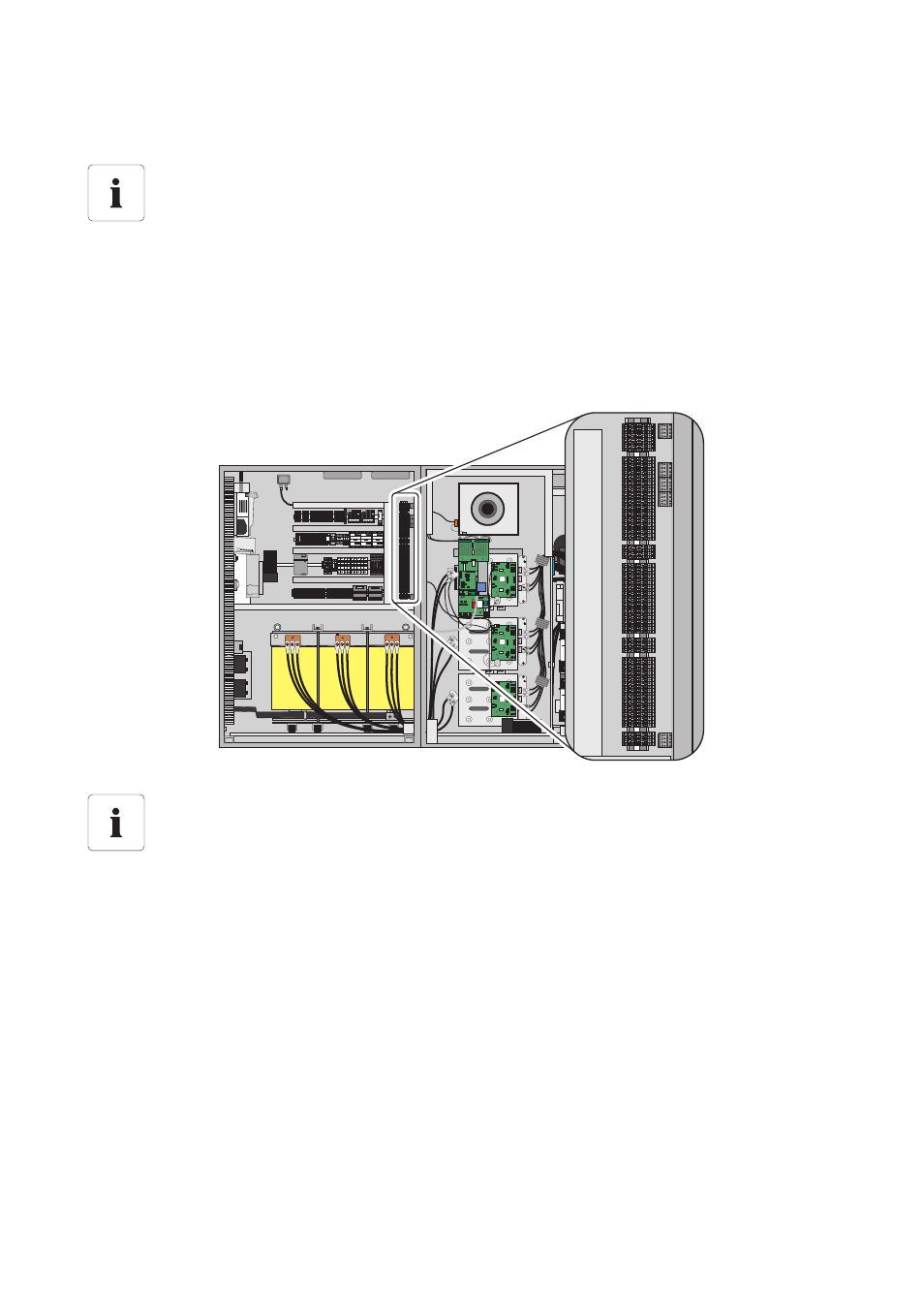

Beispiel Übergabeklemmleisten zwischen den Schaltschränken des Sunny Central
Prüfung der Verkabelung
Beim Anschluss der Steuerleitungen auf die richtige Reihenfolge und die passenden Farben
der Adern achten. Die Stecker sind durchnummeriert.
Position der Übergabeklemmleisten
Die genaue Position der Übergabeklemmleisten anhand der Betriebsmittelkennzeichnung
(BMK) und dem mitgelieferten Schaltplan ermitteln.
