Externe Anschlüsse SMA Solar Technology AG
78 IA-SCxxxHE-IDE104432 Installationsanleitung
8. Die DC-Kabel an die Sammelschienen befestigen.
Anschluss von Aluminium-Kabelschuh
Werden Aluminium-Kabelschuhe für den Anschluss an die Kupferschiene verwendet
Hinweise in Kapitel 6.1 „Hochstromkontakte anschließen“ (Seite 50) beachten.
ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!

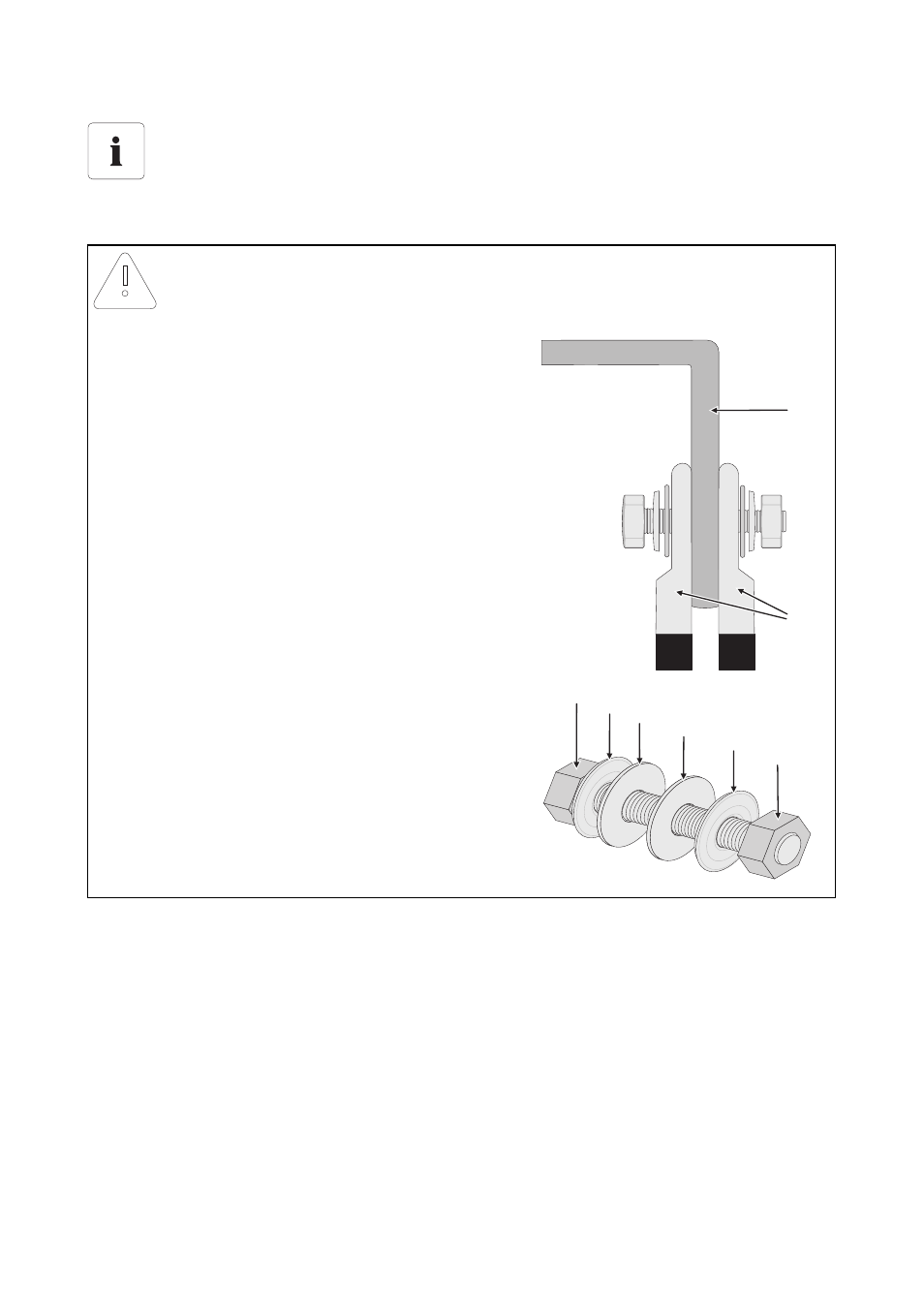

Anordnung der Bauteile für den Anschluss (von
hinten nach vorne):
1. Schraube
2. Spannscheibe
3. Unterlegscheibe
4. Kabelschuh
5. Stromschiene
6. Unterlegscheibe
7. Spannscheibe
8. Mutter
4
5
1 2
3
6
7
8
