SMA Solar Technology AG
Externe Anschlüsse
Installationsanleitung
IA-SCxxxHE-IDE104432
83
ACHTUNG!
Beschädigung des Sunny Central oder des PV-Generators durch fehlerhafte DC-
Verkabelung.
• Für den Anschluss der zusätzlichen Sunny Main Boxen ist zwingend der mitgelieferte
Schaltplan zu verwenden.
Befestigungsmaterial für den Anschluss
Das Befestigungsmaterial ist an der Schiene werkseitig montiert. Der Anschluss der Sunny
Main Boxen an die Schiene erfolgt mit einem Ringkabelschuh M12. Der Ringkabelschuh
muss bauseits zur Verfügung gestellt werden.
Anschluss von Aluminium-Kabelschuh
Werden Aluminium-Kabelschuhe für den Anschluss an die Kupferschiene verwendet
Hinweise in Kapitel 6.1 „Hochstromkontakte anschließen“ (Seite 50) beachten.
ACHTUNG!
Auf Grund der Platzverhältnisse den Ringkabelschuh von vorne an die
Sammelschiene anschließen.

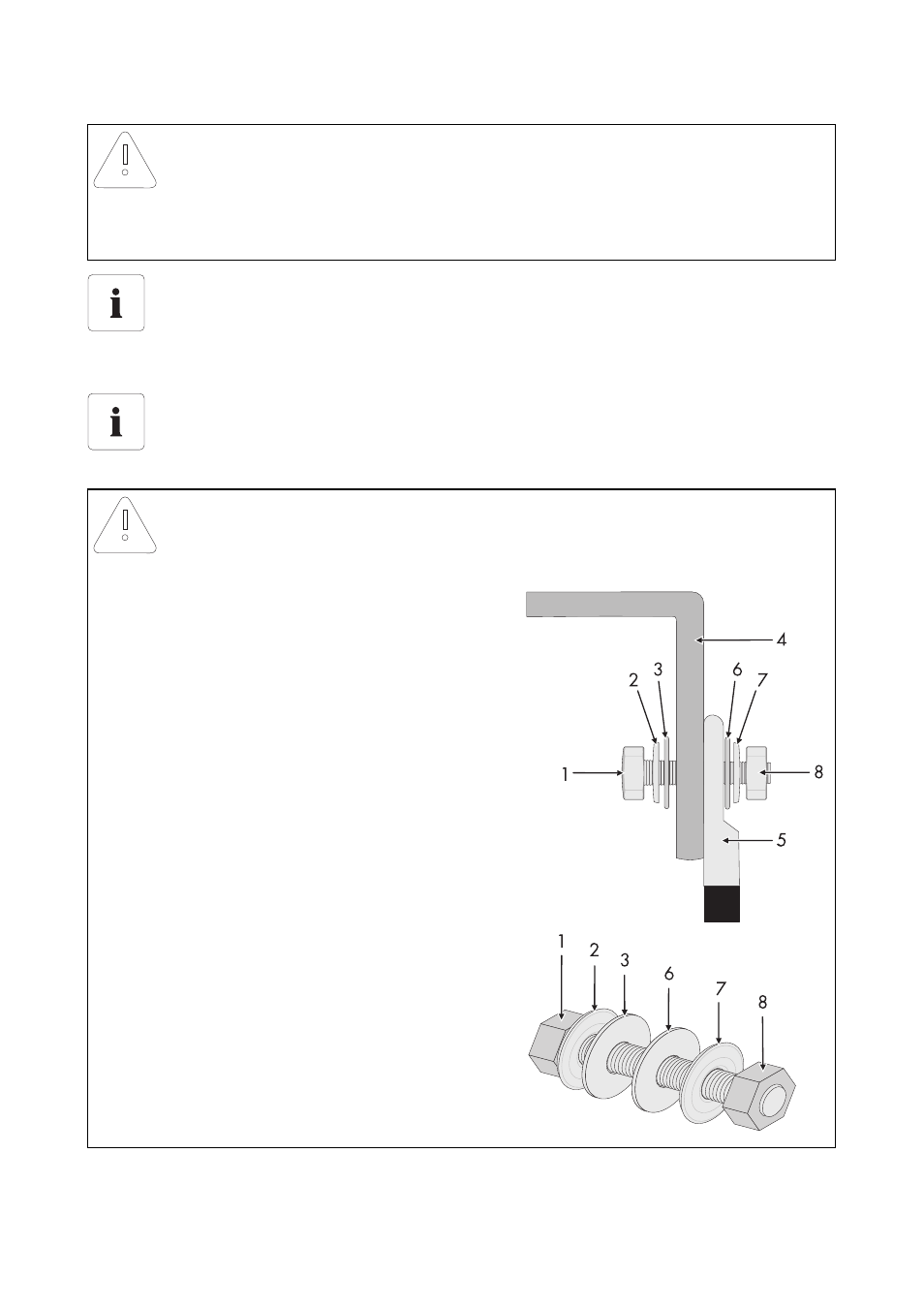

Anordnung der Bauteile für den Anschluss (von
hinten nach vorne):
1. Schraube
2. Spannscheibe
3. Unterlegscheibe
4. Stromschiene
5. Kabelschuh
6. Unterlegscheibe
7. Spannscheibe
8. Mutter
