SMA SC 400HE Installation - Handbuch (Seite 66)

Externe Anschlüsse SMA Solar Technology AG
66 IA-SCxxxHE-IDE104432 Installationsanleitung
7. Plexiglasabdeckung und vorderes Schiebeblech montieren, siehe 6.2.1 „Plexiglasabdeckung
und Schiebeblech demontieren und montieren“ (Seite 55)
8. AC-Kabel von außen an die Kupferschienen anschließen.

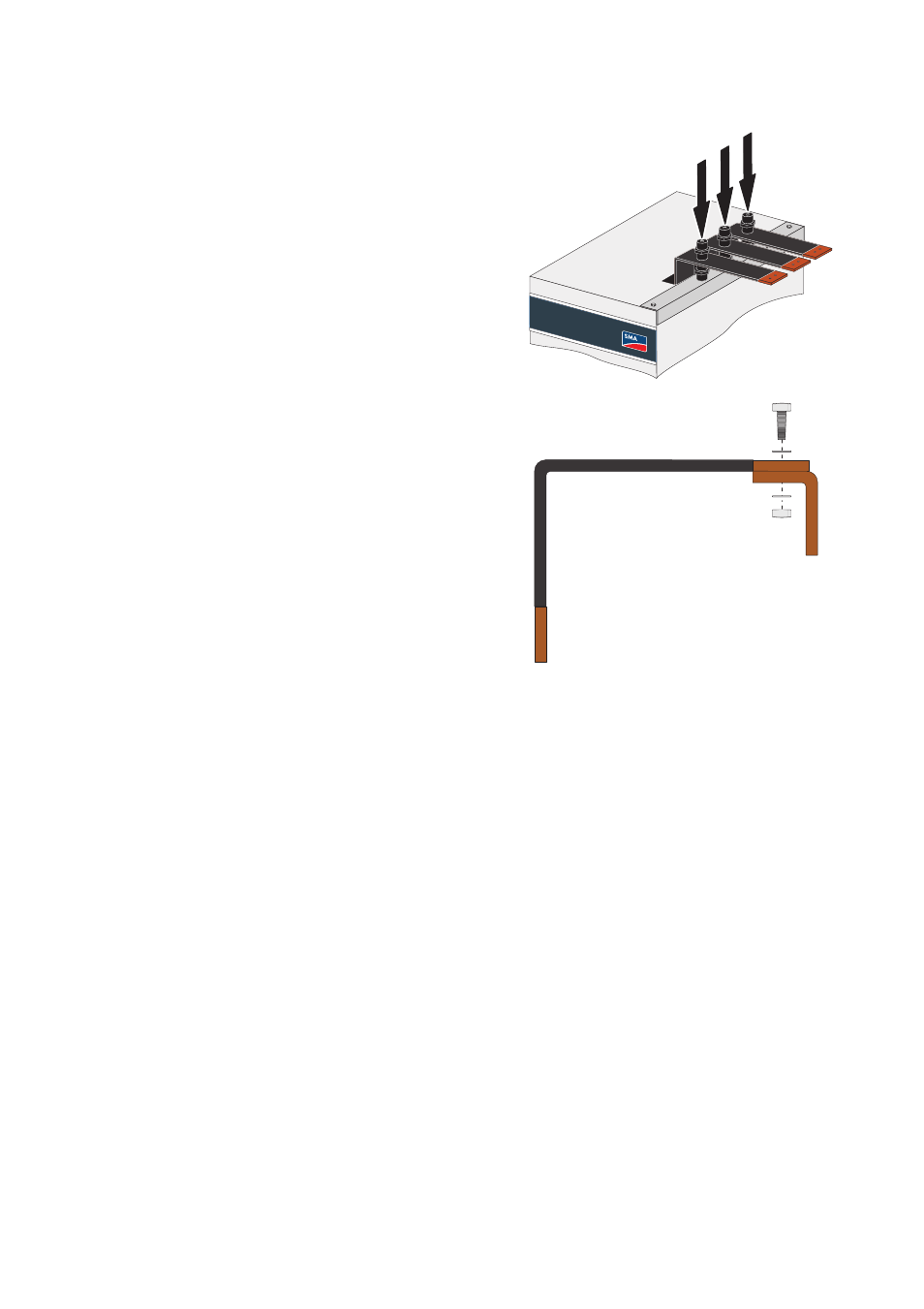

5. Die Kupferschienen an die Isolatoren montieren.
Dazu die mitgelieferten Gewindestifte in die noch
nicht verwendete Isolatoren schrauben und durch die
Kupferschiene an die anderen Isolatoren schrauben.
Dadurch wirken die zwei Isolatoren wie
Gegenmuttern.
6. Den zweiten Teil der Kupferschiene an den bereits
montierten Teil anschrauben.
Dazu die mitgelieferten Schraubverbindungen
verwenden.
