Inbetriebnahme SMA Solar Technology AG
96 IA-SCxxxHE-IDE104432 Installationsanleitung
Not-Aus prüfen
3. Schaltschranktüren des AC-Schranks öffnen.
4. Sicherstellen, dass der Not-Aus außen am Gerät
nicht betätigt ist.
5. Alle Türkontaktschalter auf der Position „Ein“
abkleben.

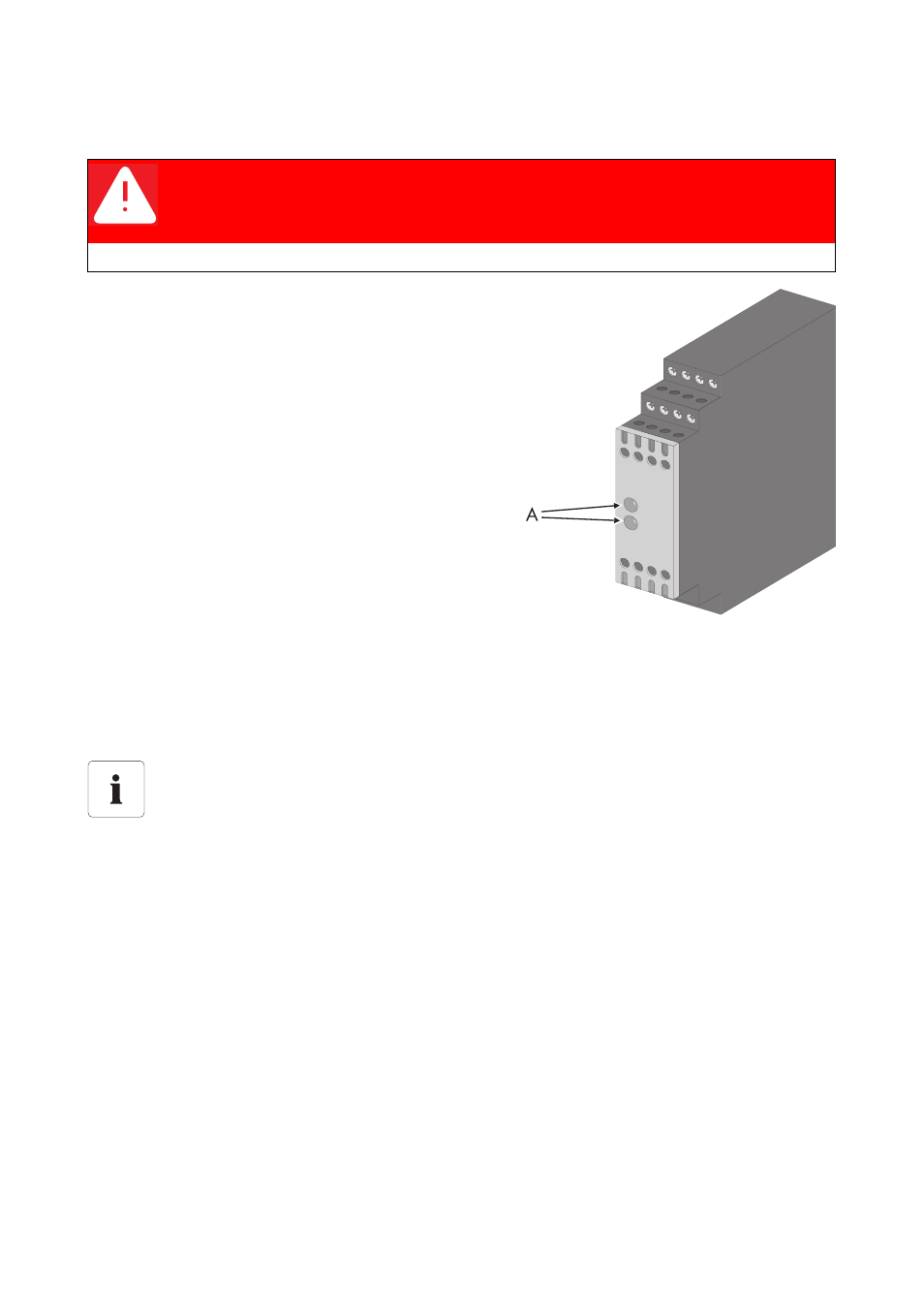

☑ Im normalen Betrieb müssen beide
Meldeleuchten (A) des Not-Aus Relais leuchten.
6. Wird nun ein Not-Aus Schalter betätigt, müssen die
Meldeleuchten des Not-Aus Relais „AUS“ schalten.
☑ Das Sunny Central Control zeigt die
Fehlermeldung „206“ an und die Störung muss
manuell quittiert werden.
7. Not-Aus Schalter entriegeln und Störung am Sunny
Central Control quittieren. Die Störung wird nur an dem Sunny Central angezeigt, an dem der
Not-Aus betätigt wurde.
8. Türkontaktschalter wieder freistellen (Klebeband entfernen).
9. Schaltschranktüren schließen.
10. Führen Sie diesen Funktionstest bei jedem einzelnen Not-Aus Schalter durch. Testen Sie die am
Schrank sowie die in den Stationen als auch sonstige externe Not-Aus Schalter.
DC-Spannungen
11. DC-Spannungen extern zuschalten.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Berühren Sie keine anderen Teile als in der Anleitung beschrieben.
Prüfung im Falle einer Not-Aus-Kette
Bei Betätigung von einem Not-Aus-Schalter muss das Not-Aus-Relais in allen Sunny
Centrals schalten.
Bei Betätigung eines externen Not-Aus-Schalters zeigt der Sunny Central keine Störung an.
