SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung IA-SCxxxHE-IDE104432 81
9. DC-Leitungen an die Käfigklemmen unmittelbar an den NH-Sicherungshaltern anschliessen.
10. Dichtungsband auf die Stirnseiten der restlichen Schiebebleche aufkleben.
12. Eventuelle Freiräume bei der Kabeleinführung mittels PU-Schaum abdichten.
6.6.3 Zusätzliche Anschlussmöglichkeit von DC-Hauptverteilern
Sollte die Anzahl der optionalen NH-Sicherungen im Sunny Central nicht ausreichen, besteht die
Möglichkeit weitere DC-Strings an den Sunny Central anzuschließen. Dazu können bis zu zwei
weitere DC-Hauptverteiler (Sunny Main Boxen) im DC-Anschlussbereich des Sunny Central
angeschlossen werden.
ACHTUNG!
Fehlerhafte Klemmverbindung durch falsche Handhabung
• Für den Anschluss der DC-Leitungen an die Klemmen kein Fett verwenden.
• Die Kabelenden und die Klemmstellen müssen frei von Fett und Verschmutzung sein.
Anschluss an NH3 Sicherungen
Werden NH3-Sicherungen verwendet kommen keine Käfigklemmen zum Einsatz. Der
Anschluss der DC-Kabel erfolgt dann mit Kabelschuhen an die NH-Sicherungshalter,
Hinweise in Kapitel 6.6.1 „DC-Kabel an Sammelschiene anschließen“ (Seite 77)
beachten.

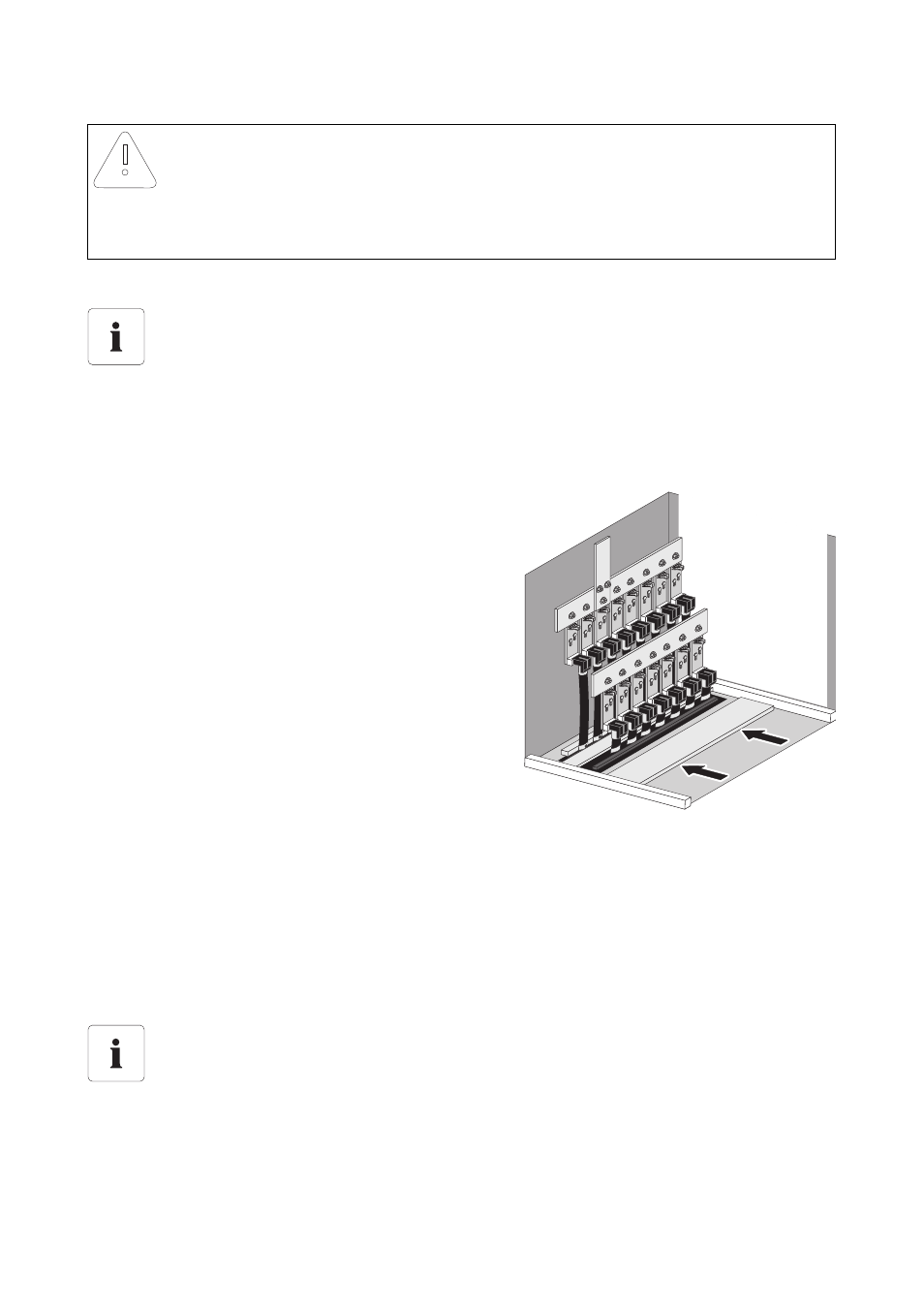

11. Die Schiebebleche in den DC-Schrank einstecken.
Zahl der Sunny Main Boxen und dazu passende Anschlussquerschnitte
• Zwei zusätzliche externe Sunny Main Boxen mit einem max. Anschlussquerschnitt
von 1 x 300 mm² pro Potential
• Eine zusätzliche externe Sunny Main Box mit einem max. Anschlussquerschnitt
von 2 x 300 mm² pro Potential
