SMA Solar Technology AG 5 Montage
Installationsanleitung WB3-5TL-21-IA-de-10 29
5.2 Wechselrichter montieren
Diebstahlsicherung:
Sie können den Wechselrichter mit einem Vorhängeschloss gegen Diebstahl sichern. Durch das
Vorhängeschloss ist der Wechselrichter fest mit der Wandhalterung verbunden.
Das Vorhängeschloss muss folgende Voraussetzungen erfüllen:
☐ Das Material muss korrosionsbeständig sein.
☐ Der Bügel muss gehärtet sein.
☐ Der Schließzylinder muss gesichert sein.
☐ Bei Montage im Außenbereich muss das Schloss witterungsbeständig sein.
☐ Die Funktion muss über die Lebensdauer des Wechselrichters gewährleistet sein.

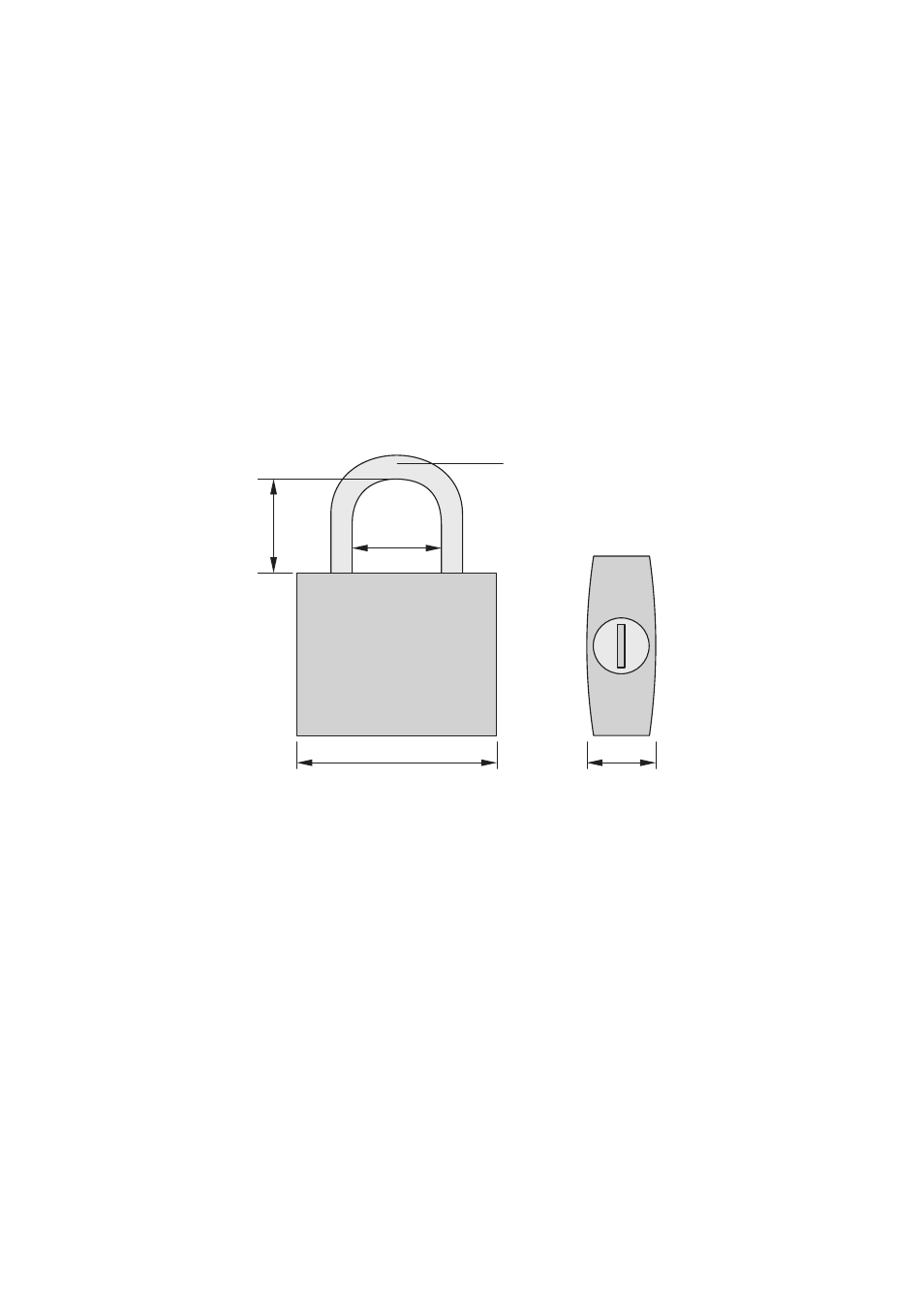

Abbildung 9: Abmessungen des Vorhängeschlosses für Diebstahlsicherung
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 3 Schrauben (Durchmesser: mindestens 6 mm), die sich für den Untergrund eignen
☐ 3 Unterlegscheiben (Außendurchmesser: mindestens 18 mm), die sich für die Schrauben eignen
☐ 3 Dübel, die sich für den Untergrund eignen
☐ Wenn der Wechselrichter gegen Diebstahl gesichert werden soll, 1 Vorhängeschloss
1. Sicherstellen, dass in der Wand keine Leitungen verlegt sind, die bei der Bohrung beschädigt
werden können.
2. Position der Bohrlöcher mithilfe der Wandhalterung markieren. Dabei mindestens 2 Löcher
rechts und links und das untere Loch in der Wandhalterung verwenden. Tipp: Bei Montage an
einen Pfosten das Loch oben und unten in der Mitte verwenden.
3. Löcher bohren und die Dübel hineinstecken.
∅ 6mm
21 mm - 33 mm 20 mm -
33 mm
13 mm -
21 mm
40 mm - 60 mm
