SMA WB 3000-21 Installation Benutzerhandbuch
Seite 41
SMA Solar Technology AG
6 Elektrischer Anschluss
Installationsanleitung
WB3-5TL-21-IA-de-10
41

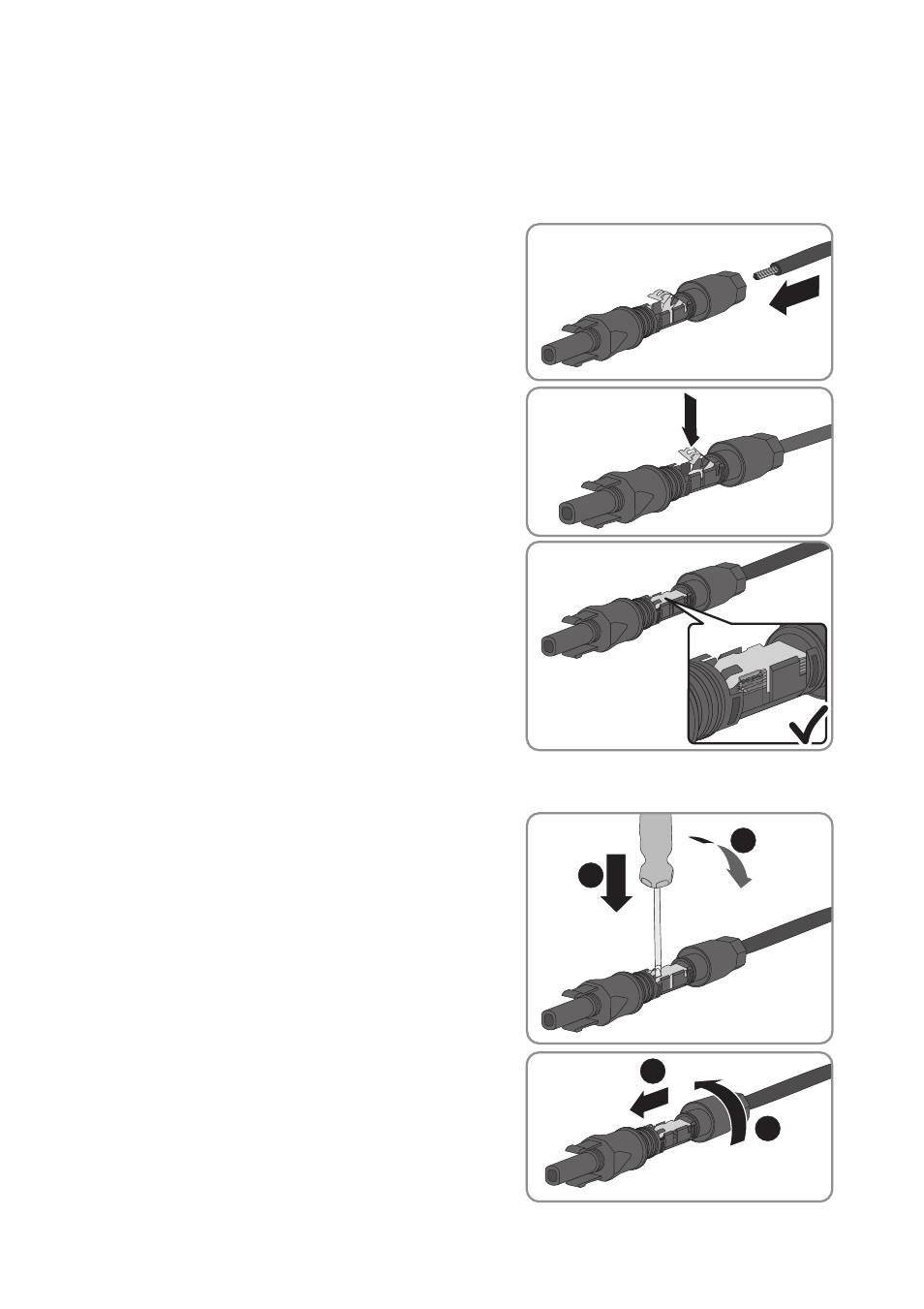

Jedes Anschlusskabel nach folgendem Vorgehen an den zugehörigen DC‑Steckverbinder
anschließen.
1. Das Kabel 12 mm abisolieren.
2. Abisoliertes Kabel bis zum Anschlag in den
DC‑Steckverbinder einführen. Dabei darauf achten,
dass das abisolierte Kabel und der
DC‑Steckverbinder die gleiche Polarität aufweisen.
3. Den Klemmbügel herunterdrücken.
☑ Der Klemmbügel rastet hörbar ein.
☑ Die Litze ist in der Kammer des Klemmbügels zu
sehen.
✖ Die Litze ist nicht in der Kammer zu sehen.
Das Kabel sitzt nicht korrekt.
• Den Klemmbügel lösen. Dazu einen
Schraubendreher (Klingenbreite: 3,5 mm) in
den Klemmbügel einhaken und den
Klemmbügel aufhebeln.
• Das Kabel entnehmen und erneut mit Punkt 2
beginnen.
4. Überwurfmutter zum Gewinde schieben und
festdrehen (Drehmoment: 2 Nm).
+
+
+
+
