SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung WB3-5TL-21-IA-de-10 33
6.2.2 Innenansicht

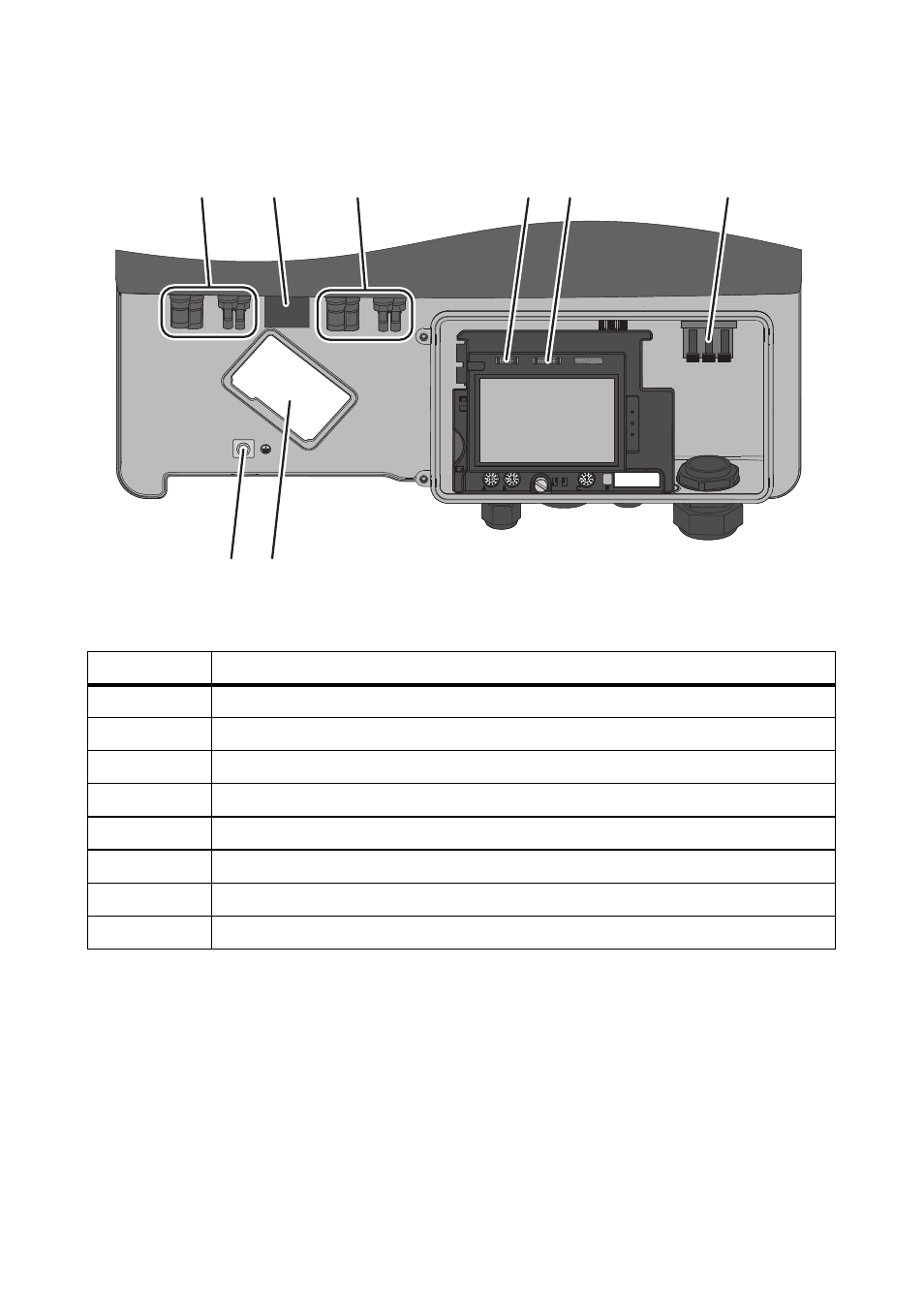

Abbildung 11: Anschlussbereiche im Inneren des Wechselrichters
Position Bezeichnung
A 2 positive und 2 negative DC‑Steckverbinder, Eingang A
B Buchse für den Anschluss des ESS
C 2 positive und 2 negative DC‑Steckverbinder, Eingang B
D Buchse für den Anschluss der Multifunktionsschnittstelle
E Buchse für den Anschluss der Kommunikationsschnittstelle
F Klemmleiste für den Anschluss des AC‑Kabels
G Einbauort für den nachrüstbaren Lüfter
H Erdungsklemme für die zusätzliche Erdung des Wechselrichters
B A C D E F
G H
