SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung WB3-5TL-21-IA-de-10 39
6.3.3 Gehäuse zusätzlich erden
Sie können das Gehäuse zusätzlich erden, wenn vor Ort ein zweiter Schutzleiter oder ein
Potenzialausgleich gefordert ist. Dadurch wird ein Berührungsstrom bei Versagen des ursprünglichen
Schutzleiters vermieden.
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 10 mm²

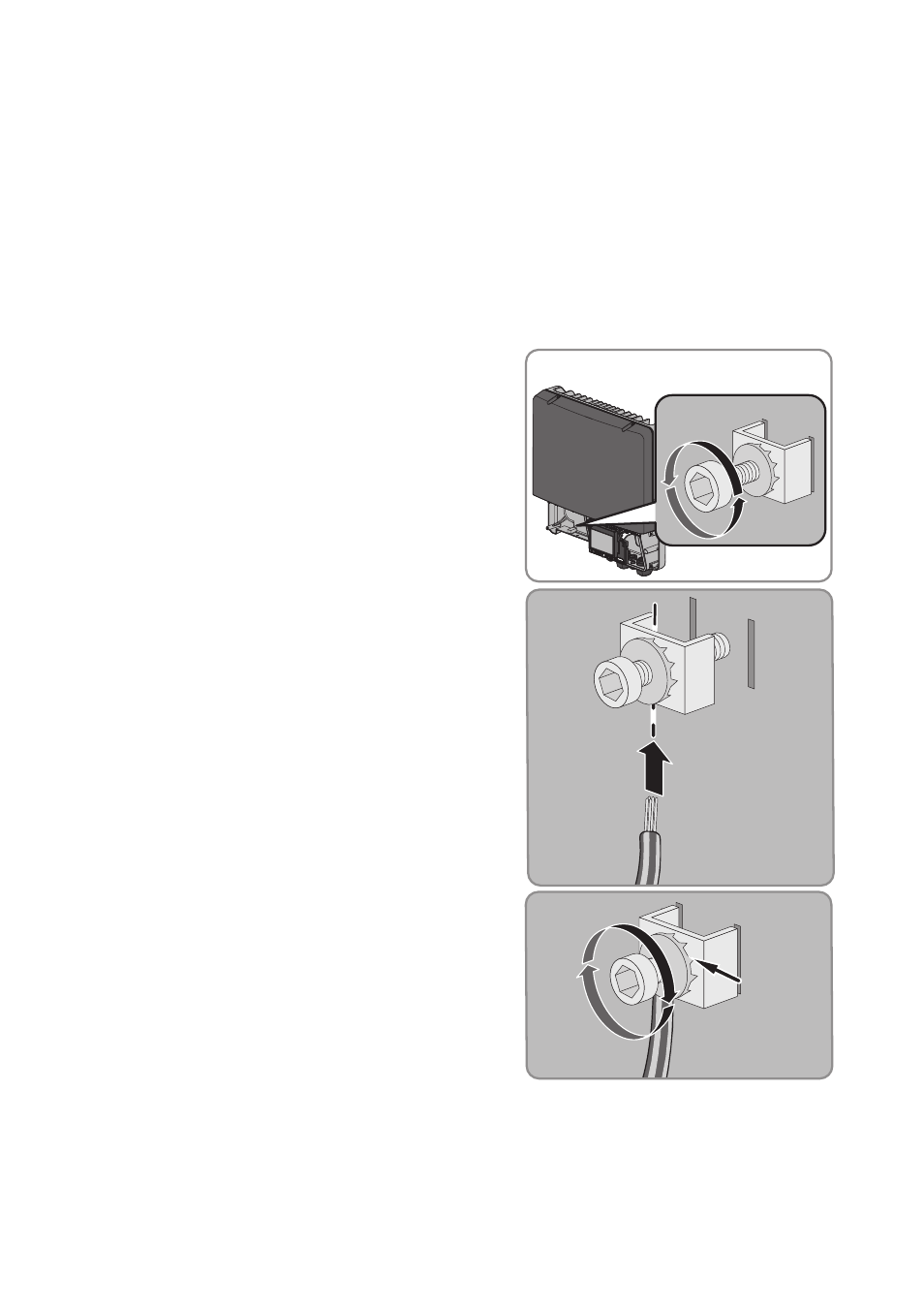

1. Das Erdungskabel abisolieren.
2. Die Schraube mit einem Innensechskant‑Schlüssel
(SW 4) lösen, bis das Erdungskabel unter den
Klemmbügel geführt werden kann.
3. Das Erdungskabel unter den Klemmbügel führen.
Dabei den Schutzleiter links anordnen.
4. Den Klemmbügel mit der Schraube und der
Sperrkantscheibe festdrehen (Drehmoment: 6 Nm).
Dabei müssen die Zähne der Sperrkantscheibe zum
Klemmbügel zeigen.
