6 Elektrischer Anschluss
SMA Solar Technology AG
32
WB3-5TL-21-IA-de-10
Installationsanleitung
6.2 Übersicht des Anschlussbereichs
6.2.1 Unteransicht

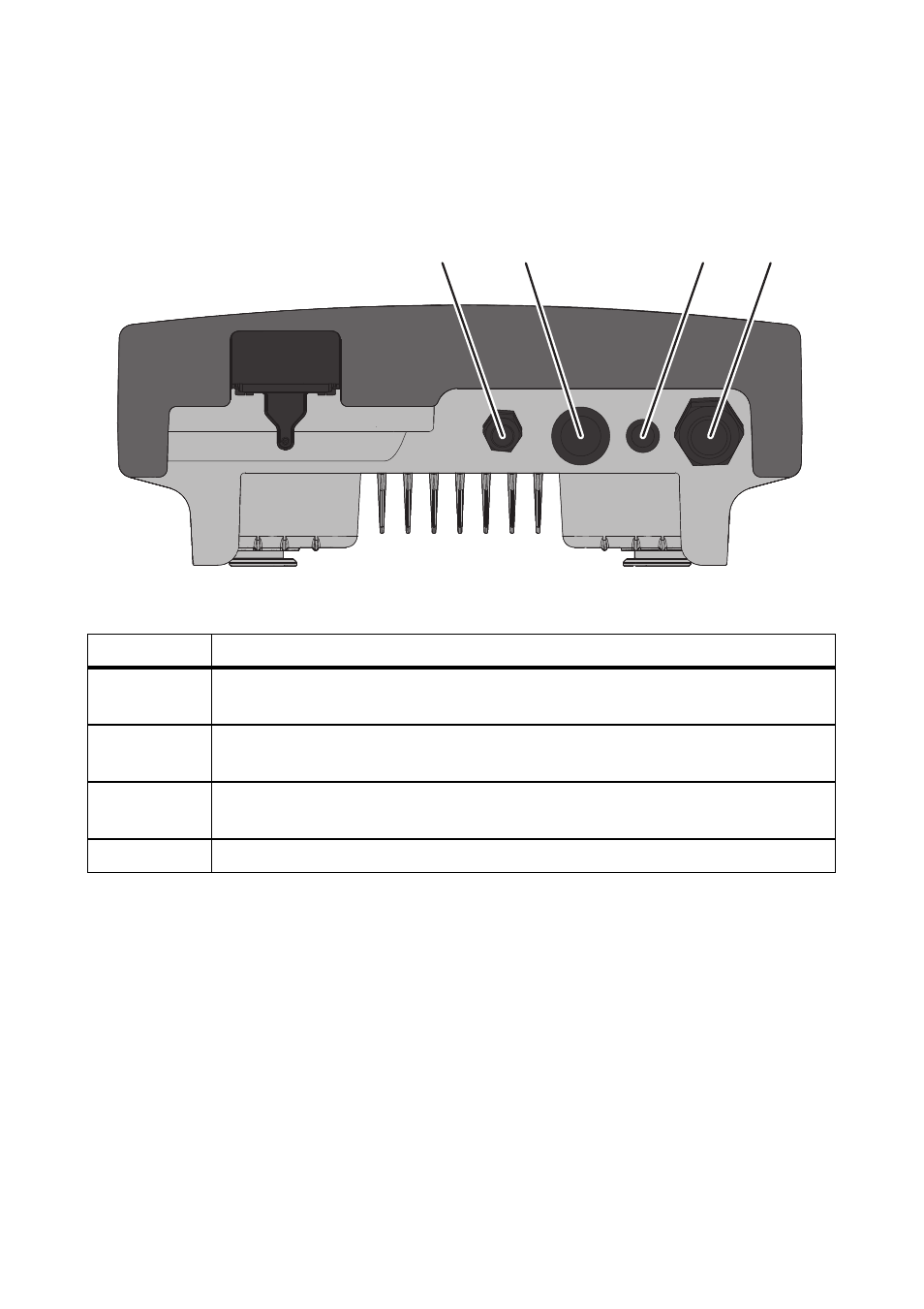

Abbildung 10: Gehäuseöffnungen an der Unterseite des Wechselrichters
Position
Bezeichnung
A
Kabelverschraubung M20x1,5 für den Anschluss an die Multifunktionsschnittstelle
oder für den Anschluss des Lüfter-Nachrüstsatzes
B
Gehäuseöffnung mit Blindstopfen für den Anschluss an die
Kommunikationsschnittstelle
C
Gehäuseöffnung mit Blindstopfen für den Anschluss an die
Kommunikationsschnittstelle
D
Kabelverschraubung M32x1,5 für den Anschluss an das öffentliche Stromnetz
A
B
C
D
