G-19

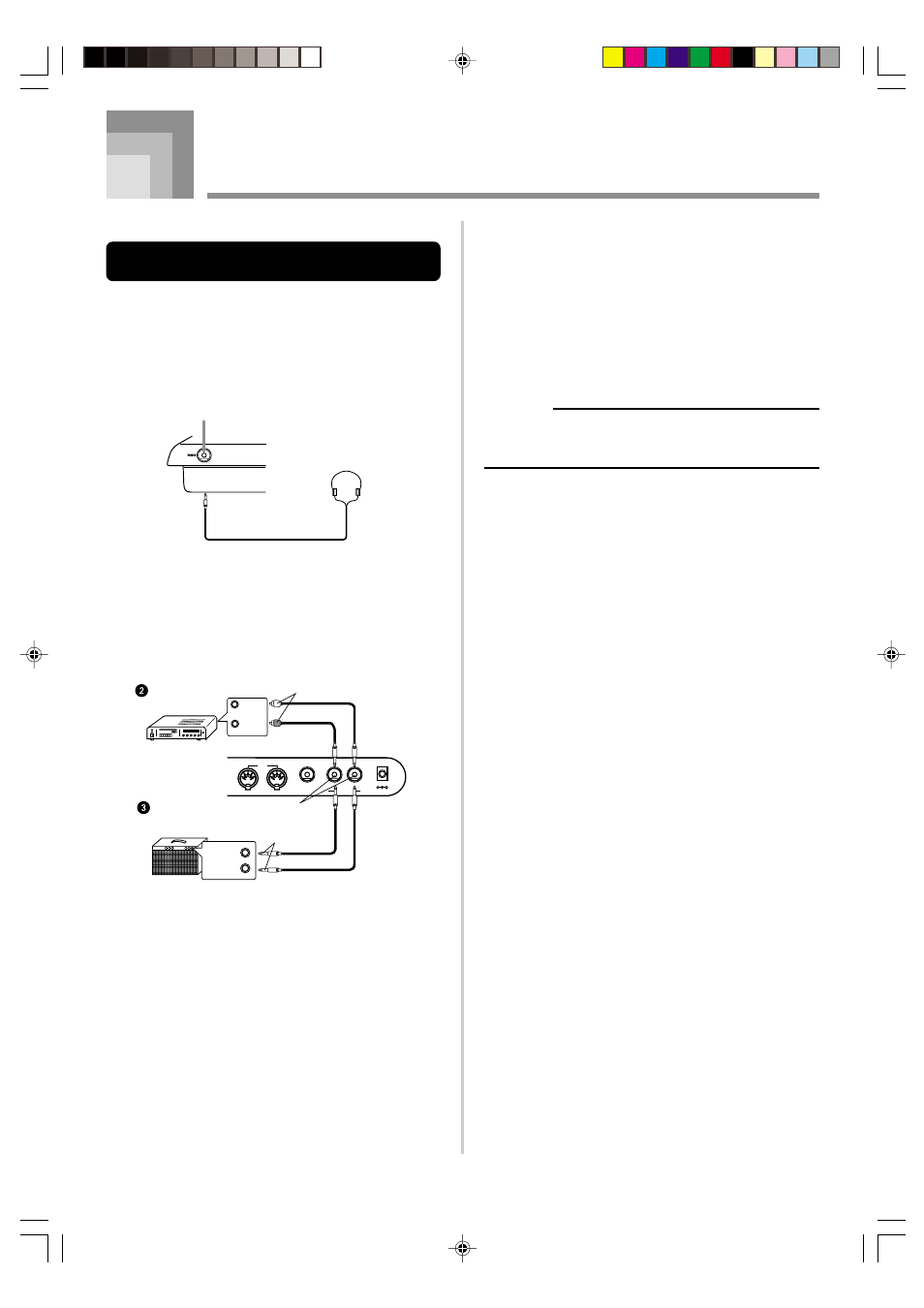

Anschlüsse
• WK-3500
Kopfhörer- und
Leitungsausgangsbuchsen
Bevor Kopfhörer oder andere externe Geräte angeschlossen
werden, unbedingt zuerst die Lautstärkeeinstellung des
Keyboards und des anzuschließenden Gerätes vermindern.
Die gewünschte Lautstärke kann nach Beendigung der
Anschlüsse wieder eingestellt werden.
[Fronttafel]
Anschließen der Kopfhörer (Abb. 1)
Durch das Anschließen der Kopfhörer wird der Ausgang von
den eingebauten Lautsprechern des Keyboards automatisch
ausgeschaltet, so dass Sie auch zu späten Nachtstunden
spielen können, ohne jemanden zu stören.
[Rückseite]
Anschließen an ein Audio-Gerät 2
Im Fachhandel erhältliche Kabel verwenden, um ein Audio-
Gerät gemäß Abbildung 2 an die beiden Buchsen
anzuschließen. Achten Sie darauf, dass die im Fachhandel
erstandenen Anschlusskabel geeignet für das
anzuschließende Audio-Gerät sind, wie es in der Abbildung
dargestellt ist. In dieser Konfiguration müssen Sie
normalerweise den Eingangswähler des Audio-Gerätes auf
die Position einstellen, die der Buchse (wie z.B. AUX IN)
entspricht, an die das Keyboard angeschlossen ist. Den
VOLUME-Regler an dem Keyboard verwenden, um die
Lautstärke einzustellen.
OUT IN
SUSTAIN/
ASSIGNABLE JACK
MIDI
LINE OUT
R L/MONO
DC 12V
Klinkenstecker
Gitarren-Verstärker,
Musikinstrument-
Verstärker usw.
Audio-Verstärker
AUX IN usw. Cinch-Stecker
Klinkenbuchsen
INPUT 1
INPUT 2
LEFT
(Weiß)
RIGHT
(Rot)
Anschließen an einen Musikinstrument-Verstärker 3
Im Fachhandel erhältliche Kabel verwenden, um einen
Musikinstrument-Verstärker gemäß Abbildung 3 an die
beiden Buchsen anzuschließen. Achten Sie darauf, dass die
im Fachhandel erstandenen Anschlusskabel geeignet für den
anzuschließenden Verstärker sind, wie es in der Abbildung
dargestellt ist. Den VOLUME-Regler an dem Keyboard
verwenden, um die Lautstärke einzustellen.
• Falls Ihr Verstärker nur über eine Eingangsbuchse verfügt,
ein Kabel nur an die L/MONO-Buchse anschließen.
HINWEIS
• Sie können die MIDI-Buchse des Keyboards auch mit
einem Computer oder Sequenzer verbinden. Für
Einzelheiten siehe „MIDI“ auf Seite G-89.
735A-G-021A
1
PHONES-Buchse
Stereo-Klinkenstecker
