11

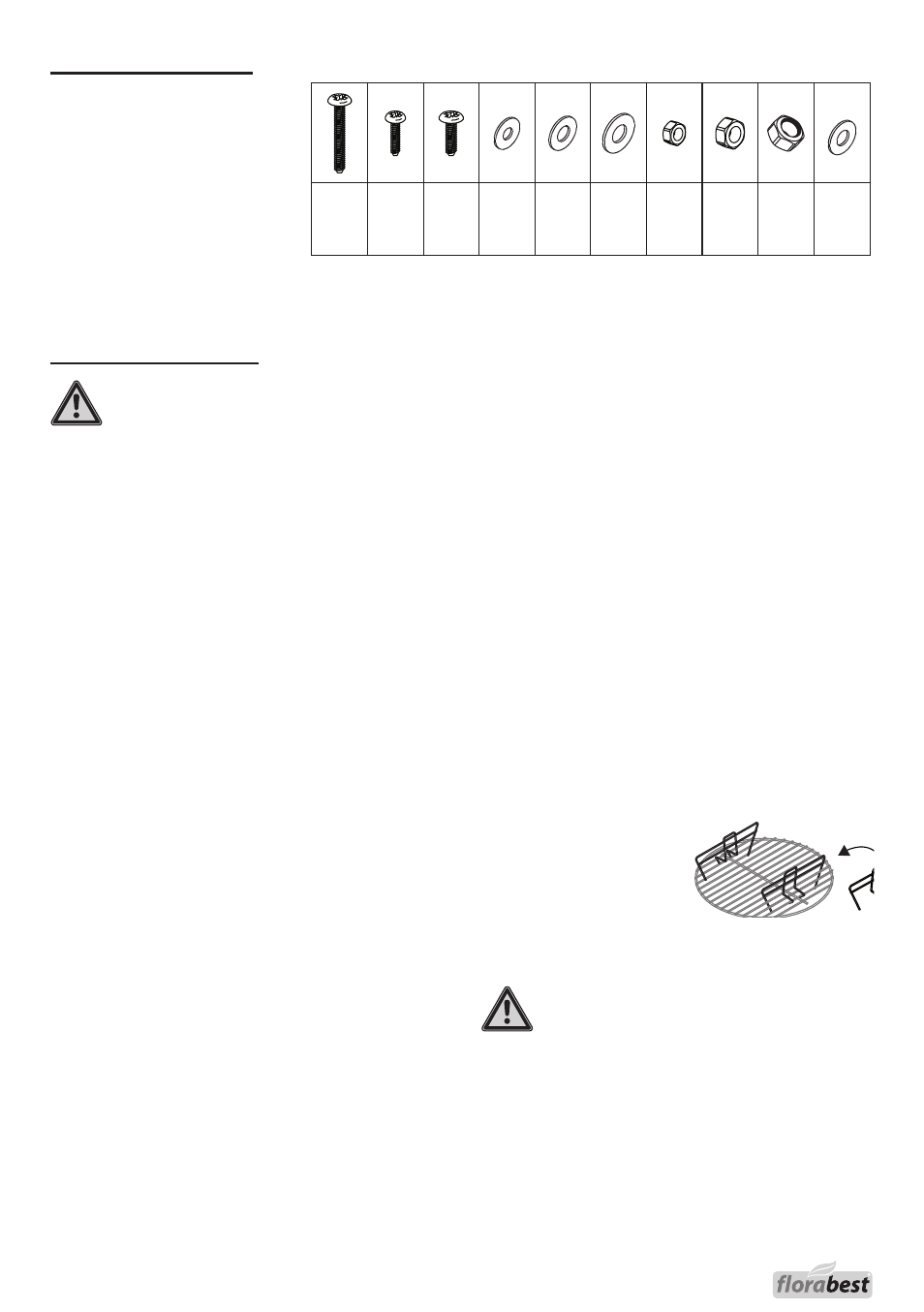

Elemente de îmbinare
(
sunt enumerate şi elementele de îmbinare premontate
)
Executarea montajului
PRECAUŢIE!
Capetele şuruburilor trebuie să fie orientate, din
motive de siguranţă, întotdeauna spre exterior,
întrucât în caz contrar s-ar putea produce
accidentarea unor persoane.
Strângeţi toate îmbinările realizate prin înşurubare
numai după încheierea lucrărilor de montaj, în caz
contrar putându-se produce tensiuni mecanice
nedorite ale materialului.
1. Pe fiecare capăt superior de stativ (I + O) introduceţi
un suport pentru tavă captatoare de cenuşă (J) şi un
element de întărire stativ (H). Montaţi stativele (I +
O) pe cuva pentru combustie (G), în ordinea indicată
în figură. Utilizaţi şuruburile M6x30 şi şaibele
Ø6,4xØ18.
2. Agăţaţi nasul din faţă a mesei de depunere din
sârmă (L) în alezajul inferior al stativului de aşezare
(O). Introduceţi capetele suportului de depunere
din sârmă (L) prin orificiile inferioare existente în
stativele (I). Muntele roţi (K), prin intermediul unor
şaibe şi piuliţe de blocare M8 Ø8xØ18 capetele de
raft de sârmă (L).
3. Înşurubaţi două din mânerele (A) de cuva de
combustie (G), cu ajutorul şuruburilor M6x10,
şaibelor Ø6,4xØ12 şi a piuliţelor M6. Suportul pentru
capac (D) se fixează în partea interioară a capacului
(C), cu mânerul capacului (A), cu ajutorul şuruburilor
M6x10, şaibelor Ø6xØ10 şi a piuliţelor M6.
4. Fixaţi discurile de aerisire (B) de cuva de combustie
(G), din exterior, şi de capacul (C), cu ajutorul
şuruburilor M4x10, şaibelor Ø4,2 şi a piuliţelor M4.
5. Prindeţi tava de colectare pentru cenuşă (N ) în
suporturile pentru tava de colectare pentru cenuşă
(J) dintre stativele (I + O).
6. Aşezaţi grătarul pentru mangal (F) şi grătarul
pentru alimente (E) în cuva de combustie (G). În
caz de nevoie, amplasaţi separatoarele pentru
cărbune (P) pe grătarul pentru cărbune (F).
Vă rugăm să respectaţi şi indicaţiile de pe paginile
care urmează.
AVERTIZARE!
În timpul utilizării, grătarul trebuie să fie amplasat
pe o suprafaţă-suport rigidă, în caz contrar existând
riscul răsturnării sale.
M4x10
2x
M6x10
6x
Ø4,2
2x
Ø6,4xØ12
6x
Ø6,4xØ18
3x
M4
2x
M6
6x
M6x30
3x
M8
2x
Ø8xØ18
2x
