20
Διενέργεια συναρμολόγησης
ΠΡΟΣΟΧΗ!
Οι κεφαλές στις βίδες θα πρέπει για την ασφάλειά
σας να δείχνουν πάντα προς τα έξω, διαφορετικά
μπορεί να προκληθούν τραυματισμοί.
Συσφίξτε πρώτα μετά από τον τερματισμό της
συναρμολόγησης όλες τις βιδωτές ενώσεις,
διαφορετικά θα προκληθούν ανεπιθύμητες
τάσεις του υλικού.
1. Τοποθετήστε πάνω από κάθε πάνω τέρμα
υποστηρίγματος (I + O) μία λαμαρινέναι
βάση συλλογής στάχτης (J) και μία ενίσχυση
υποστηρίγματος (H). Τοποθετήστε τα
υποστηρίγματα (I + O) με τη σειρά, που
απεικονίζεται στο σκαφίδιο φωτιάς (G).
Χρησιμοποιήστε τις βίδες M6x30 και τις ροδέλες
Ø6,4xØ18.
2. Κρεμάστε την μπροστινή μύτη της
απόθεσης σύρματος (L) στην κάτω
οπή του υποστηρίγματος στάσης (O).
Τοποθετήστε τα άκρα της απόθεσης σύρματος
(L) διαμέσου των κάτω οπών στα υποστηρίγματα
(I). Τοποθετήστε τις ρόδες (K) με τις ροδέλες
Ø8xØ18 και τα παξιμάδια M8 στα άκρα της
συρμάτινης επιφάνειας απόθεσης (L).
3. Βιδώστε τις δύο από τις χειρολαβές (A) στο
σκαφίδιο φωτιάς (G) μέσω των βιδών M6x10,
ροδελών Ø6,4xØ12 και παξιμαδιών M6. Η βάση
του καλύμματος (D) στερώνεται στην εσωτερική
του πλευρά (C) μέσω βιδών M6x10, ροδελών
Ø6,4xØ12 και παξιμαδιών M6 με τη χειρολαβή
(A).
4. Στερώστε τους δίσκους αερισμού (B) με τις
βίδες M4x10, ροδέλες Ø4,2 και παξιμάδαι M4
από το εξωτερικό στο σκαφίδιο φωτιάς (G) και
το κάλυμμα (C).
5. Στερεώστε τη λαμαρίνα συλλέκτη στάχτης (N)
στις λαμαρινένιες βάσης υποδοχής συλλέκτη
στάχτης (J) μεταξύ των υποστηριγμάτων (I +
O).
6. Τοποθετήστε τη σχάρα για τα κάρβουνα
(F) και τη σχάρα της ψηστιέρας (γκριλ (E)
στο σκαφίδιο φωτιάς (G). Σε περίπτωση,
που χρειαστεί τοποθετήστε το διαχωριστή
κάρβουνου (P) στη σχάρα του κάρβουνου (F).
Προσέξτε επίσης και τις παρατηρήσεις στις
παρακάτω σελίδες.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Η ψηστιέρα (γκριλ) θα πρέπει κατά τη
διάρκεια της χρήσης να στέκεται σε σταθερό
και στέρεο πάτωμα, διαφορετικά μπορεί να
αναποδογυρίσει.

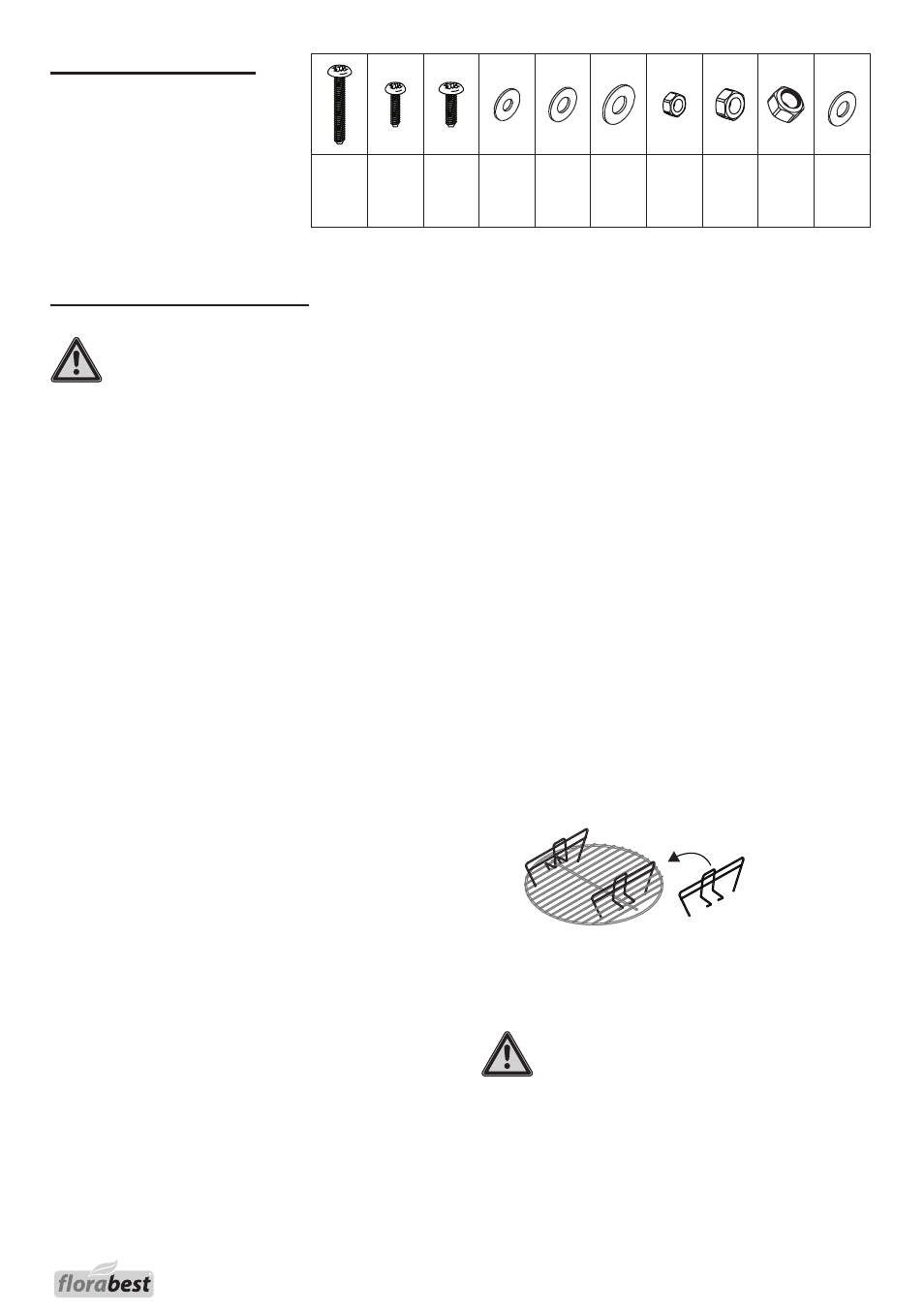

Συνδετικά εξαρτήματα
M4x10
2x
M6x10
6x
Ø4,2
2x
Ø6,4xØ12
6x
Ø6,4xØ18
3x
M4
2x
M6
6x
M6x30
3x
M8
2x
Ø8xØ18
2x
