Seite 4
4
Tehnički podaci
Dimenzije:
otprilike 57 x 86 x 48 cm
Rešetka:
otprilike Ø44 cm
Masa:
otprilike 5,7 kg
Kapacitet posude:
otprilike 1,5 kg

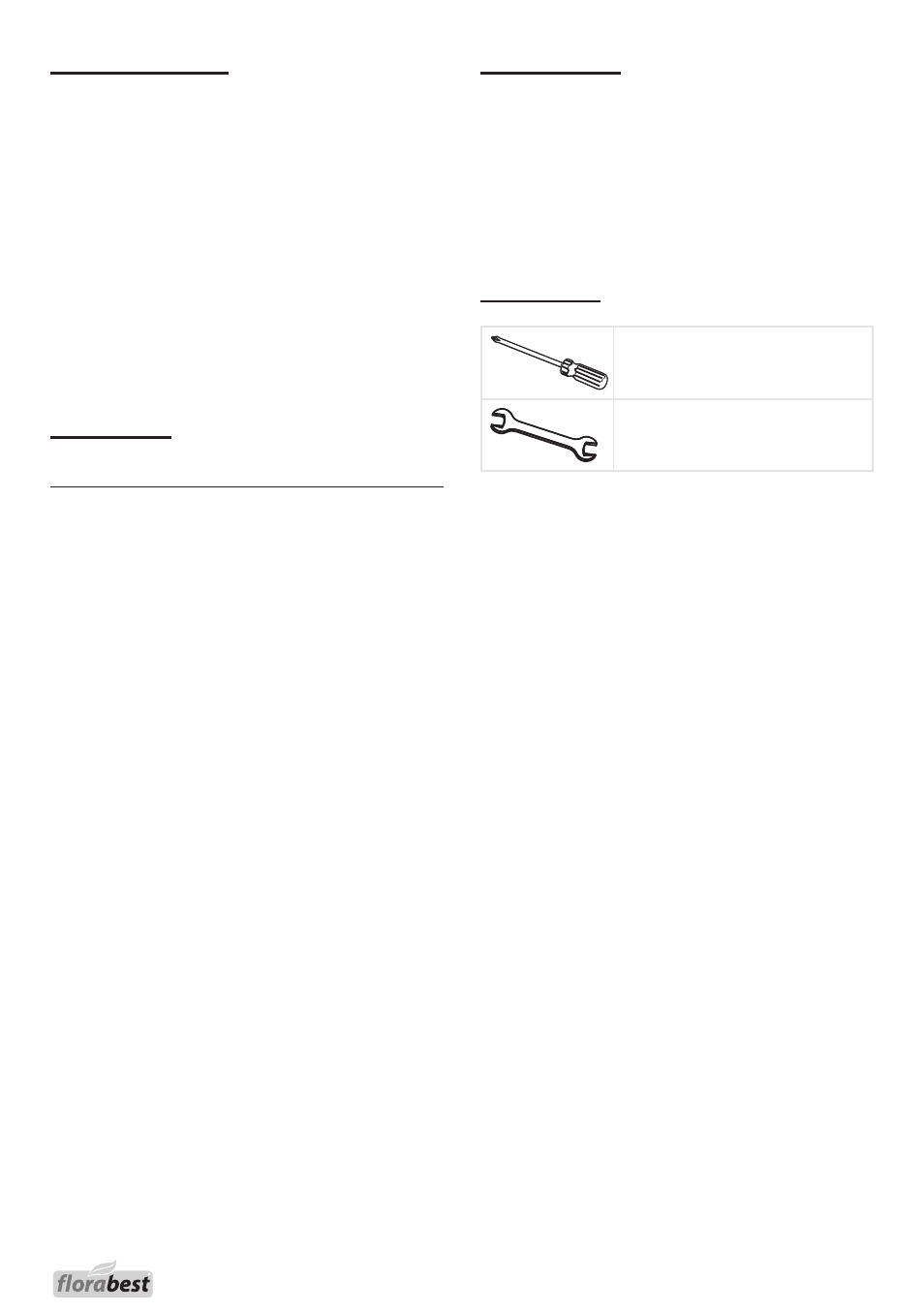

Potrebni alat
Križni odvijač
Viljuškasti ključ
7mm, 10mm i 13mm
Priprema sklapanja
1. Pozorno pročitajte naputak za sklapanje i pratite
sigurnosne upute.
2. Uzmite sebi dovoljno vremena za sklapanje.
3. Prethodno pripremite ravnu radnu površinu od
otprilike dva do tri kvadratna metra.
4. Uređaj izvadite iz pakiranja!
5. Dijelove i potrebni alat položite na dohvat ruke.
6. Provjerite potpunost dijelova uz pomoć liste i
crteža.
Lista dijelova
Oznaka
Količina
A. Ručka
3
B. Ploča za zračenje
2
C. Poklopac
1
D. Držač poklopca
1
E. Rešetka za roštilj
1
F.
Rešetka za ugljen
1
G. Posuda za vatru
1
H. Pojačivač nogu
3
I.
Noga s kotačem
2
J.
Držač lima za hvatanje pepela
3
K. Kotač
2
L. Žičani element za odlaganje
1
M. Kapa noge (prethodno sklopljena)
1
N. Lim za hvatanje pepela
1
O. Noga bez kotača
1
P.
Element za dijeljenje ugljena
2
