PELLET-HEIZÖFEN Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
15
Theoretische Grundlagen zur Installation Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten
• durch ein Gitter, Metallnetz o. Ä. gegen das Eindringen von
Fremdkörpern geschützt sein, die jedoch auf keinen Fall den
Mindestquerschnitt unterschreiten dürfen
• so angeordnet sein, dass sie nicht durch hindernde Gegenstände
zugestellt werden oder verstopfen kann.
Die Lüftungsöffnung braucht nicht direkt an den Ofen
angeschlossen zu werden (direkter Anschluss nach
außen), aber durch den vorgenannten Querschnitt
muss eine Luftzufuhr von 50 cm 3 /h gewährleistet sein.
Siehe Norm UNI 10683 REV.
2.6. ANSCHLUSS DES RAUCHGASROHRS
Vergewissern Sie sich vor dem Einarbeiten der Durchgangsöffnung für das
Rauchgasrohr, ob die Wand brennbares Material enthält. Wird diese Öffnung in
eine Holzwand oder in eine Wand aus leicht entflammbarem Material
eingearbeitet, MUSS DER INSTALLATEUR das entsprechende
Wandanschlussstück (Mindestdurchmesser 13 cm) einsetzen und das Ofenrohr,
das durch die Wand geführt wird, mit entsprechendem Isolierungsmaterial
(Stärke 1.3 - 5 cm mit Wärmeleitung von mindestens 0.07 W/m°K) dämmen.
Das Gleiche gilt, wenn das Ofenrohr durch vertikal oder horizontal
ausgebildete Abschnitte, und zwar immer in der Nähe einer leicht
entflammbaren Wand (min. 20 cm), verläuft.
Demnach empfehlen wir, ein isoliertes Rohr zu verwenden, das auch
auf der Außenseite des Gebäudes zur Vermeidung von
Kondensatbildung angebracht werden kann.
Die Brennkammer arbeitet mit Unterdruck. Die Rauchgasableitung weist
ebenfalls einen Unterdruck auf, wenn sie an einen effizienten und
vorschriftsmäßigen Rauchfang angeschlossen wird.
Alle Rohre und Anschlussstücke müssen mit
hermetischen Dichtungen versehen werden.
Alle Abschnitte der Rauchgasableitung müssen für die
regelmäßigen Reinigungsarbeiten problemlos überprüft und
entfernt werden können (T-Stücke zur Inspektion).
Den Ofen unter Befolgung der zuvor angeführten Vorschriften und
Vorsichtsmaßnahmen aufstellen.

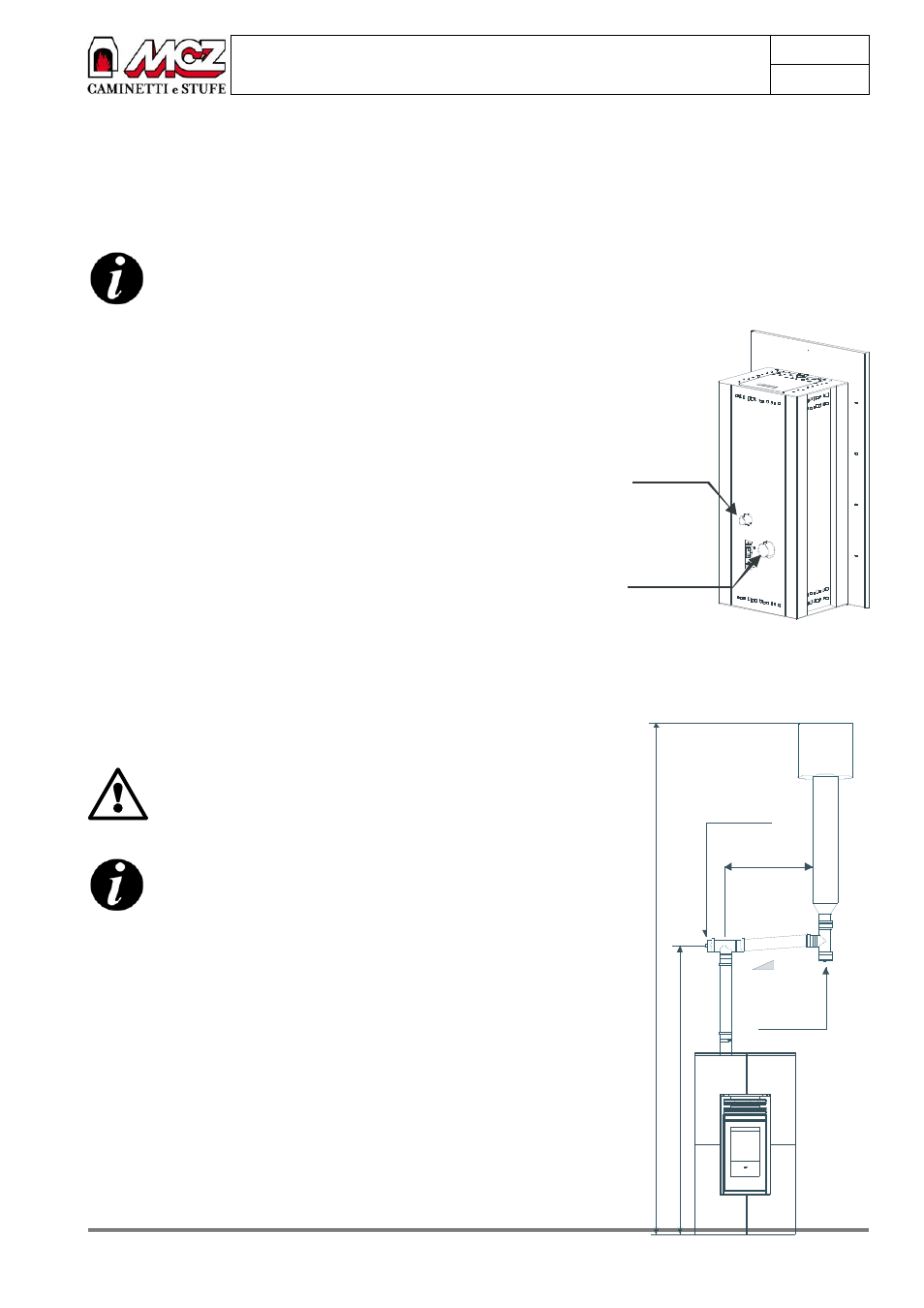

Ansicht des Heizofens MODULO
Verbre nnungsluft
Rauchgasauslass
3- 5 %
2 - 3 m M AX
Inspektion
Inspektion
M
ind
es
te
n
s 1
,5-
2
m
Hö
h
em
e
hr
al
s 4
m
