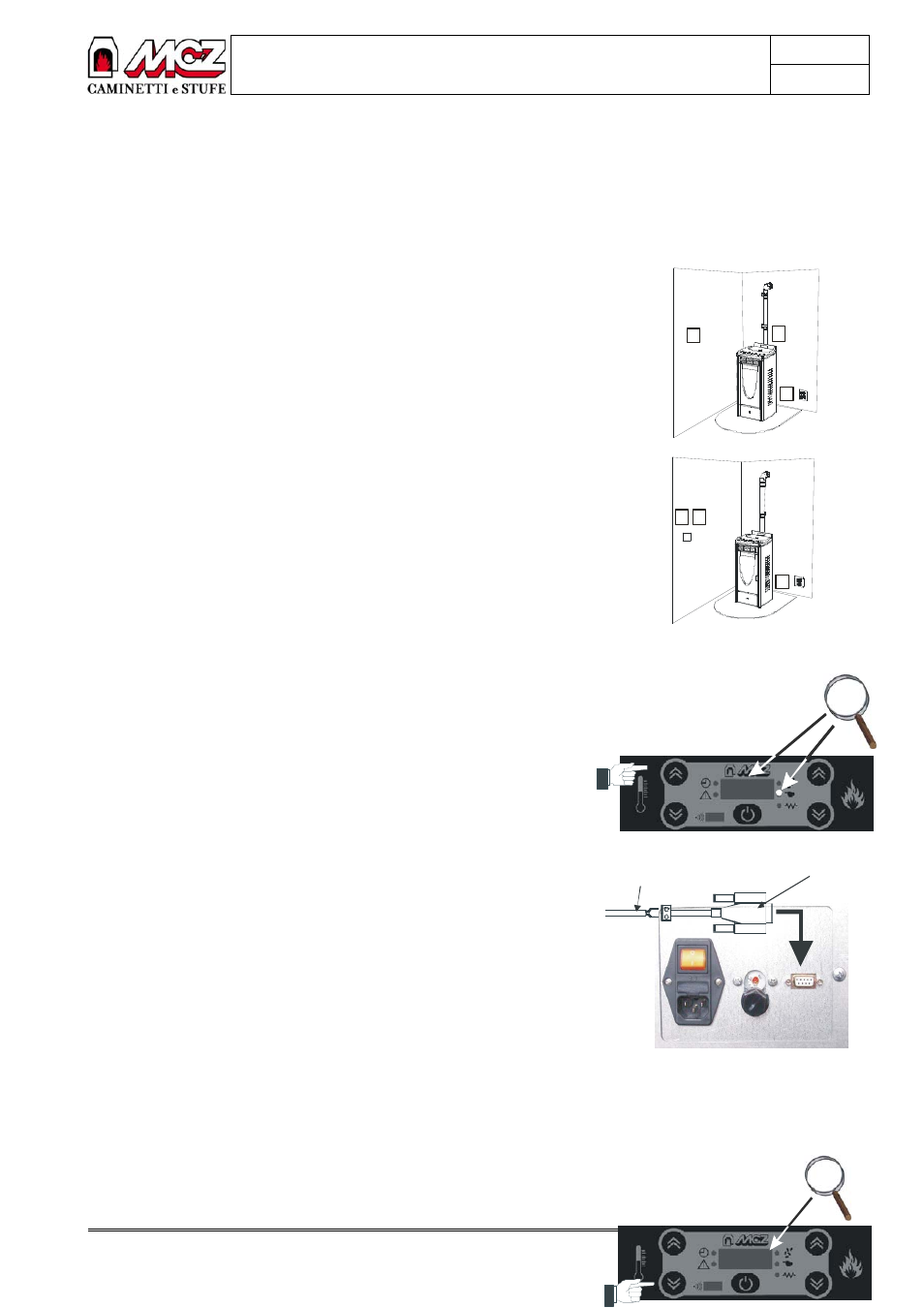

MCZ Modulo Pellet (Box Pellet) - Handbuch (Seite 36)

PELLET-HEIZÖFEN Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
36
Arbeitsweise Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten
4.10.2.2.
Betrieb mit externem Thermostat
EXTERNER THERMOSTAT (wird nicht mit dem Ofen geliefert
und ist vom Benutzer zu installieren)
Der Heizofen kann auch über einen externen Raumthermostat
temperaturgeregelt werden. Dieser Thermostat wird in Bezug auf den
Installationsraum in einer medianen Position montiert und garantiert
eine bessere Übereinstimmung zwischen der geforderten
Heiztemperatur des Ofens und der effektiv von diesem gelieferten
Temperatur. Dies bedeutet, dass man nicht das Mittel zwischen der
Temperatur (z.B. 15°C), die von dem auf dem Heizofen montierten
Temperaturfühler gemessen wurde, und der gewünschten Temperatur
finden muss. Nachstehend ein paar Beispiele, die den
Verhaltensunterschied aufzeigen, wenn ein Thermostat installiert oder
nicht installiert ist.
Ohne externen Raumthermostat Abb. 22
1- Vom Raumtemperaturfühler gemessene Temperatur (z.B. 15°C)
2- Am Digital-Thermostat am Heizofen eingestellte Temperatur (z.B. 25°C)
3- Effektive in medianer Position gemessene Temperatur (z.B. 20°C)
Mit externem Raumthermostat Abb. 23
1- Vom Raumtemperaturfühler gemessene Temperatur (z.B. 15°C)
2- Am externen Raumthermostat an der Wand eingestellte Temperatur
(z.B. 20°C)
3- Effektive in medianer Position gemessene Temperatur (z.B. 20°C)
4.10.2.3.
Übergang vom Automatikbetrieb auf Handbetrieb
Der Thermostat kann für den Übergang in den Modus HANDBETRIEB
wie folgt deaktiviert werden:
Bei angezeigtem Temperaturwert zwei Mal die Taste
o drücken bis die
Temperatur 40°C überschreitet. Am Display (8) erscheint
abwechselnd die Anzeige "SET / MAN", durch die der Modus
HANDBETRIEB angezeigt wird. Dieser wird aber auch zusätzlich durch
Aufleuchten der Kontrollleuchte (10) am Display angezeigt.
Für die Speicherung und Bestätigung der angewählten Temperatur 5
Sekunden warten ohne irgendeinen Vorgang durchzuführen.
4.10.3.
Anschluss des externen Thermostats
Die zwei Drähte des vom Wandthermostat kommenden Kabels an die
Klemme des Verbinders MCZ anschließen (wird nicht mit dem Ofen
geliefert).
Den Verbinder in den sich auf der Rückseite des Ofens befindlichen
Anschluss stecken.
Die Platine erfasst automatisch das Vorhandensein des externen
Thermostats, der den am Heizofen montierten Digital-Thermostat dominiert.
Es ist jedoch darauf zu achten, dass der interne Digital-
Thermostat des Heizofens auf die kleinstmögliche Temperatur
eingestellt wird (z.B. 7°C).
Hierzu ist wie folgt vorzugehen:
Zwei Mal die Taste
n drücken. Am Display (8) erscheint die Anzeige
„on t“ und die Kontrollleuchte (10) des Displays erlischt.
Betrieb im Modus „Automatikbetrieb“
1
2 3
3 2
1
Anschluss des seriellen Verbinders des
externen Thermostats an die sich auf der
Rückseite des Ofens befindliche Steckerbuchse
Verka belung vom
Externen Thermostat
Serieller
Verbinder MCZ
1
2
4
3
5
man
1
2
4
3
5
07°
