PELLET-HEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
22
Installation und Montage Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten
Wird der Heizofen auf einem Fussboden aus
brennbarem Material aufgestellt, muss eine
entsprechende Isolierung verwendet werden.
In der Nähe des Ofens dürfen keine feuergefährlichen
oder wärmeempfindlichen Gegenstände gelagert
werden. Solche oder sonstige wärmeunbeständige
Gegenstände müssen sich in einem Mindestabstand
von 1 m von dem äußersten Punkt der Ofenfront
befinden.

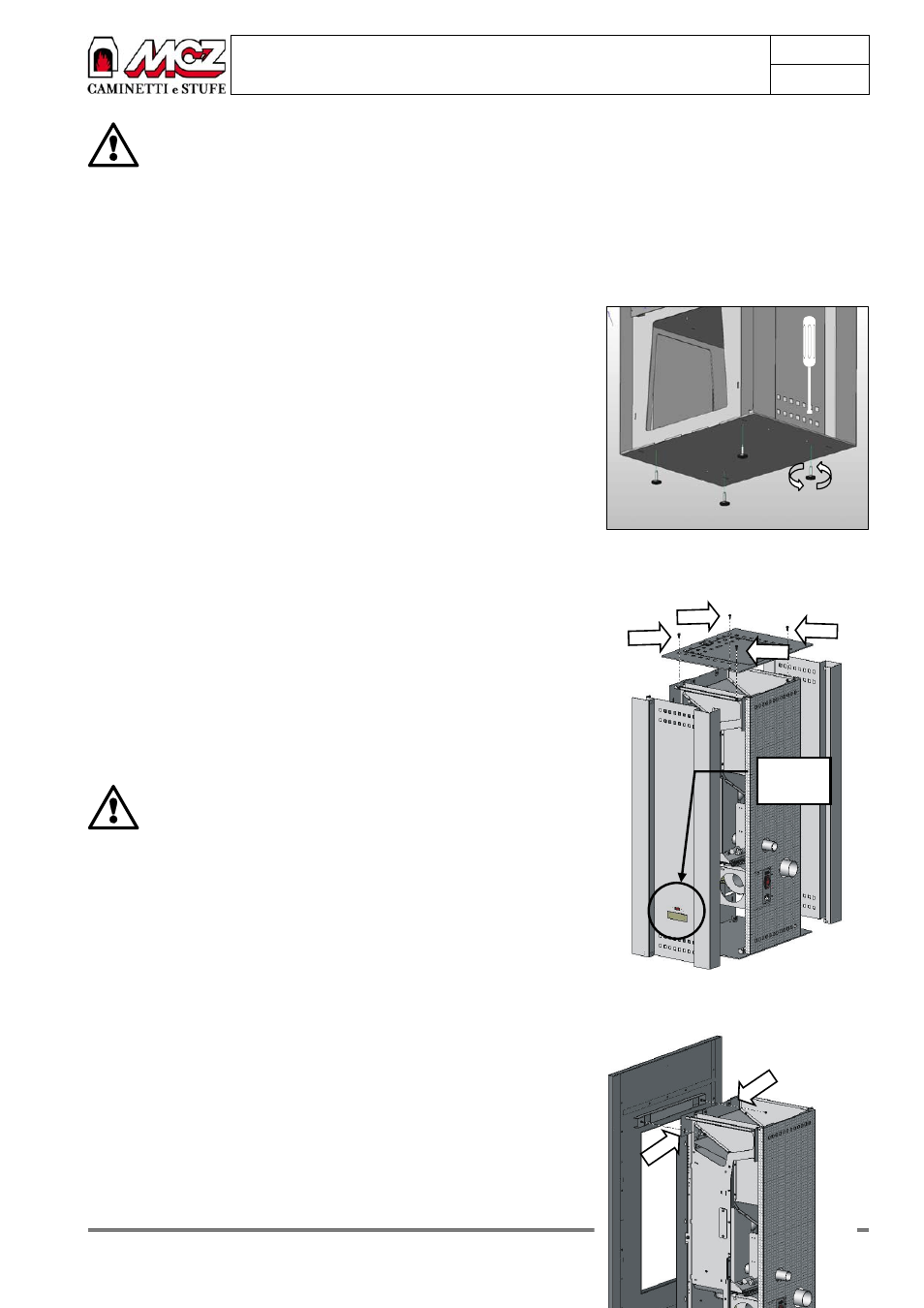

3.3.1. MONTAGE UND EINSTELLUNG DER FÜSSE
Die Aufgabe der Stellfüsse ist die Nivellierung (in die Waage bringen)
des Heizofens, so dass er bündig und stabil auf dem Boden steht;
ausserdem ermöglichen sie das Anheben der Struktur, damit der
dekorative Rahmen nicht den Fussboden berührt.
Bei korrekter Einstellung bleibt der Rahmen 0,5 cm vom Fussboden entfernt.
Die Füsse sind am Unterteil der Struktur festgeschraubt und sie
können, wie in der Abbildung gezeigt, installiert und mit einem
Schraubenzieher am Kopf des Fusses, vor der Montage des dekorativen
Rahmens, eingestellt werden.
3.4. MONTAGE DES DEKORATIVEN RAHMENS
Für eine leichte Montage des dekorativen Rahmens müssen die
Aussenseiten und der Stahldeckel abgenommen werden, damit man die
Verankerungspunkte des Rahmens bequem erreichen kann (siehe
Abbildung 5).
Die Abnahme der Stahlaussenseiten ist sehr einfach, denn sie sind
lediglich eingerastet und ausschliesslich mit den Schrauben, die den
oberen Stahldeckel an der Struktur befestigen, verankert (siehe
Abbildung 4).
Bei der Abnahme der Aussenseite sehr vorsichtig
vorgehen, da hier die Bedienblende untergebracht ist
(RECHTE Aussenseite). Zu erst die Aussenseite von der
Struktur trennen, sich vergewissern, dass das
Anschlusskabel zwischen Bedienblende und
elektronischer Platine abgetrennt ist, sonst könnte die
elektrische Anlage des Heizofens beschädigt und der
Betrieb beeinträchtigt werden.
Das betreffende Anschlusskabel hat einen Steckerstift,
der leicht aus der Rückseite der Bedienblende
herausgezogen werden kann.
Das Kabel nur bei abgestelltem Strom herausziehen.
Für die Montage des ausgepackten Rahmens, legt man ihn an der
Struktur an und benutzt die vier Verankerungsschrauben, die in der
Abbildung 5 zu sehen sind, um ihn an der Struktur zu befestigen.
In
der Abbildung 5 zeigen wir die Befestigung des Rahmens an der
Struktur ohne Aussenseiten.
Abbildung 4 – Montage/ Abnahme der
Aussenseiten und des Stahldeckels
Bedienblende
Abbildung 3 – Stützfüsse: Montage und Einstellung
