3 - INSTALLATION UND MONTAGE
ANSCHLUSS DER WARMLUFTKANÄLE
Nach Abschluss der Phase der Positionierung des Ofens kann mit der Installation der Warmluftleitungen begonnen werden.
Zunächst müssen die Luftmengen eingestellt werden, die an der Frontseite und der Rückseite des Ofens austreten sollen.
Dieser einfache Eingriff erfolgt mit dem mechanischen Hebel auf dem Deckel des Brennstoffbehälters (Abb. 3). Je weiter er geöffnet ist,
desto höher ist die für die Frontseite bestimmte Luftmenge und desto geringer die für die Rückseite (und umgekehrt).
Zur Verdeutlichung wird in Abbildung 4 die Verteilung der warmen Luft zwischen den zwei Ausgängen (vorn und hinten) bei maximaler
Lüftungsleistung und bei einem Kanal schematisch dargestellt.
Regelung der Luftverteilung mit dem Hebel nicht bei eingeschaltetem Ofen oder ohne Schutzvorrichtungen
vornehmen: VERBRENNUNGSGEFAHR. Die Metallteile in der Nähe des Hebels können eine Temperatur von 80 °C
erreichen.
Nach der Einstellung der Leitbleche den hinteren Flansch für den Warmluftauslass an den Kanal und die Öffnung anschließen. Der hintere
Warmluftauslass hat einen Durchmesser von 80 mm. Das in die Wand eingebaute Rohr muss jedoch ausreichend isoliert werden, um
Temperaturverluste zu vermeiden und eine Schalldämmung der ausströmenden Luft zu erreichen.
Bei doppelten Luftkanälen (zwei Warmluftauslässe) sollte die Rohrlänge ähnlich sein, um die Luft gleichmäßig zu
verteilen; anderenfalls strömt die Luft vorzugsweise durch den kürzesten oder weniger gewundenen Luftkanal.
In Abbildung 5 ein einfaches Beispiel für einem Luftkanal (Ansicht von Ofenvorderseite).
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

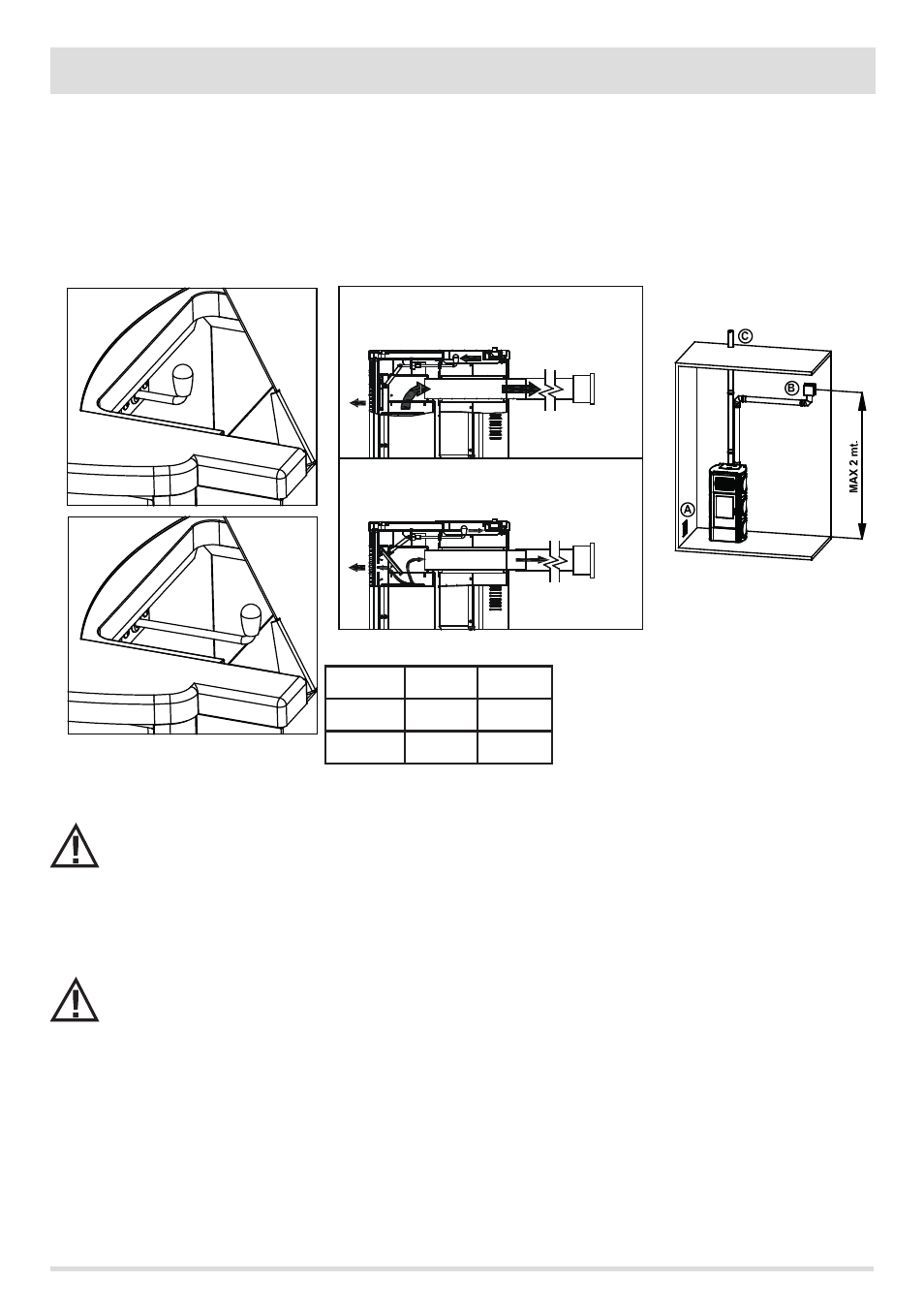

ABBILDUNG 3 - Regelung der Luftvertei-
lung (vorn/hinten)
ABBILDUNG 4 - Warmluftverteilung vorn/hinten
B J K
MIN 10% 90%
MAX 80% 20%
ABBILDUNG 5 - Luftauslassanlage, Ansicht
von vorn
Legende Abbildung 5
A = Kaltlufteinlass
B = Kanal und Öffnung Warmluftauslass
C = Rauchgasabzugsrohr
