49

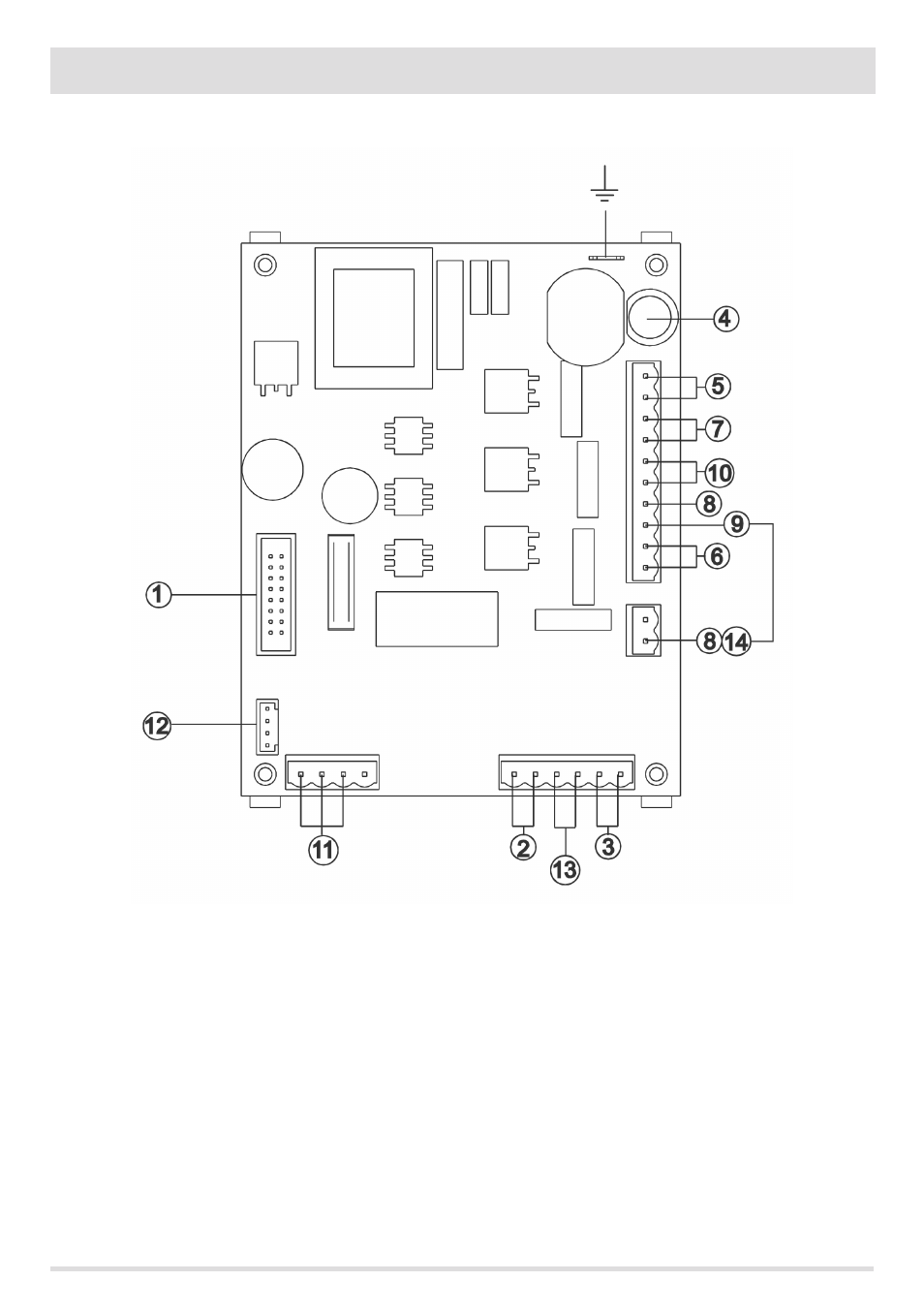

9 - SCHALTPLAN
ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. BEDIENTAFEL
2. RAUMTEMPERATURFÜHLER
3. RAUCHGASFÜHLER ROT + BLAU -
4. SICHERUNG
5. SCHALTER
6. ZÜNDKERZE
7. RAUCHGASGEBLÄSE
8. GETRIEBEMOTOR
9. KONTAKTTHERMOSTAT
10. LUFTGEBLÄSE
11. DREHZAHLKONTROLLE RAUCHGASGEBLÄSE WEISS/ROT/
SCHWARZ ODER BLAU
12. ZEITTHERMOSTAT
13. RAUMTHERMOSTAT
14. DRUCKWÄCHTER
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
