MCZ Club HYDRO 15 kW - Handbuch (Seite 15)

PELLETHEIZÖFEN Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 15
Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten

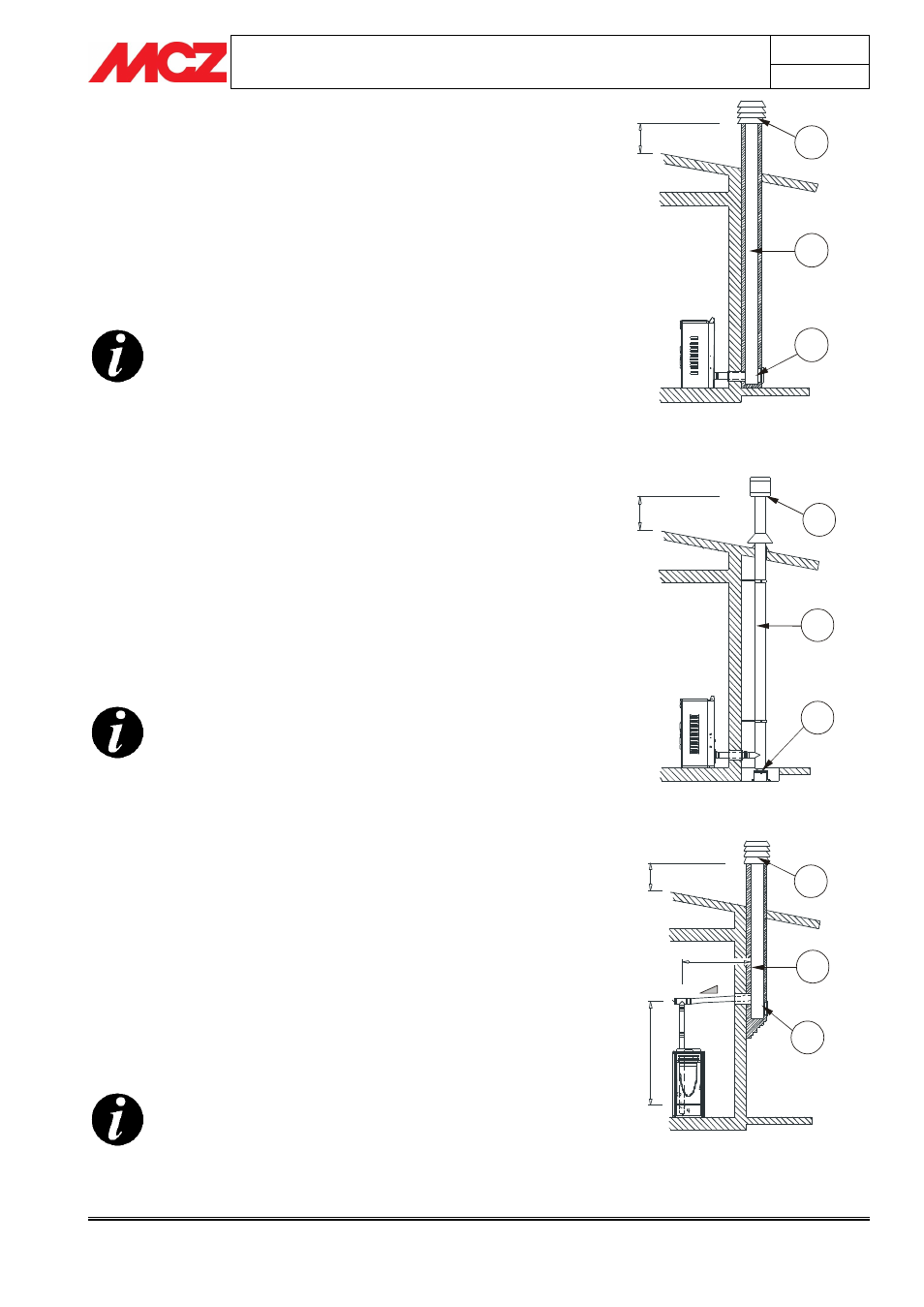

2.6.
ANSCHLUSS AN DEN RAUCHFANG
Schornsteinquerschnitte mussen für jede Anlage einzeln berechnet
werden. Die Nachweise mussen für Einfachbelegung mittels EN
13384/T1 und für Mehrfachbelegung mittels EN 13384/T2 durchgeführt
werden.
Unten am Rauchfangs ist eine Inspektionsklappe für die regelmäßigen Kontrollen
und die Reinigung anzubringen. Letztere ist ein Mal im Jahr vorzunehmen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns empfohlenen
Rohren und Anschlussstücken auszuführen. Es ist unbedingt zu überprüfen, ob
der Schornstein laut geltenden Richtlinien mit einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.7.
ANSCHLUSS AN EINE EXTERNE
RAUCHGASABLEITUNG MIT ISOLIERTEM ODER
DOPPELWANDIGEM ROHR
Auch in diesem Fall muss der Anschluss nach EN 13384/T1 oder EN
13384/T2 berechnet und nachgewiesen werden.
Es dürfen nur isolierte (doppelwandige) Edelstahlrohre mit glatter Innenfläche
verwendet werden (biegsame Edelstahlrohre sind nicht zulässig), die an der
Wand zu befestigen sind.
Unten am Rauchfang ist eine Inspektionsklappe für die regelmäßigen Kontrollen
und die Reinigung, die einmal im Jahr fällig wird, anzubringen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns empfohlenen
Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden Richtlinien mit
einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.8.
ANSCHLUSS AN DEN RAUCHFANG
Auch in diesem Fall muss der Anschluss nach EN 13384/T1 oder EN
13384/T2 berechnet und nachgewiesen werden.
Die Verbindung zwischen Heizofen und Rauchgasableitung muss für einen guten
Betrieb eine Neigung nicht unter 3% haben und die Länge des horizontalen
Abschnitt darf 2/3 m nicht überschreiten, der vertikale Abschnitt von einem
“T”- Anschluss zum anderen (Richtungsänderung) darf nicht unter 1,5 m liegen.
Mit geeigneten Meßinstrumenten nachprüfen, ob ein Rauchabzug von
mindestens 10 Pa vorhanden ist
Unten am Rauchfangs ist eine Inspektionsklappe für die regelmäßigen Kontrollen
und die Reinigung anzubringen. Letztere ist ein Mal im Jahr vorzunehmen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns empfohlenen
Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden Richtlinien mit
einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
0,5 mt. 1
2
3
1) Schornstein mit Windschutz
2) Rauchfang
3) Inspektion
0,5 mt.
2
1
3
1) Schornstein mit Windschutz
2) Rauchfang
3) Inspektion
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Schornstein mit Windschutz
2) Rauchfang
3) Inspektion
