PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 30
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
3.3.3. Montage des unteren Paneels – Heizöfen Suite und Club
Der Heizofen wird mit allen verpackten Keramikfliesen geliefert, daher
muss die untere Platte vor der Montage der seitlichen Fliesen und der
Abdeckplatte eingelegt werden.
Wie folgt vorgehen:
 Die rechte Seite abnehmen (Griffseite) im oberen Teil das
mikrogelochte Blechgitter B durch Ausdrehen der zwei
Schrauben C abnehmen.
 Die Schraube D auf dem Blech E so weit ausdrehen, dass das
Profil A nicht mehr festsitzt.
 Jetzt das Blech E leicht anheben und das Profil A abnehmen.
 Zum Entfernen des Profils A dasselbe anheben (aus dem
Unterteil herausziehen) und leicht neigen, damit die am
Unterteil eingesetzten Stifte austreten.
 Die untere Platte F nehmen und sie von rechts (Griffseite)
nach links einsetzen, damit sie genau im Sitz untergebracht
wird.
 Das Profil A wieder einsetzen, dabei müssen die Stifte wieder
in das Unterteil gehen und das Blech E so anheben, das das
Profil “A”.wieder ausgerichtet ist. So vorgehen, dass die
oberen Stifte des Profils “A” in die Bohrungen des Bleches
“E” gehen.
 Mit der Schraube D das Blech E mit dem das Profil A
festgehalten wird, schließen.
 Vor der Montage des Gitters B mit den zwei Schrauben C
auch die seitlichen Fliesen einsetzen (siehe Abs.3.3.4
Seite32)
A
B
C
C
D
E
A
F

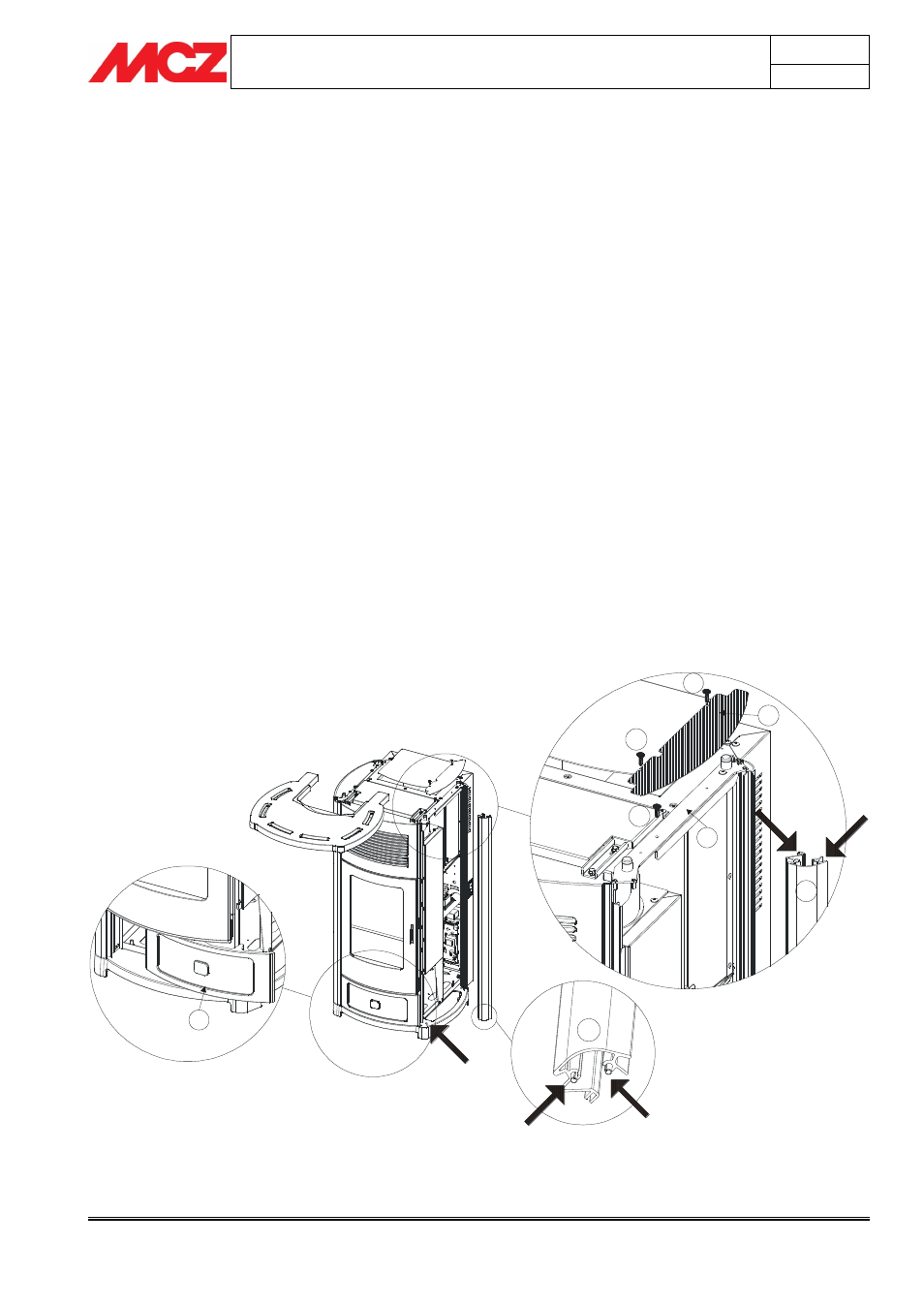

Abbildung 8 – Montage unteres, vorderes Paneel
