MCZ Club HYDRO 15 kW - Handbuch (Seite 28)

PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 28
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
H
G
I
C
E
D
3.3. ANBRINGUNG SEITLICHE VERKLEIDUNG
DIE 6 KERAMIKFLIESEN UND DIE 4 SEITENTEILE AUS
SPECKSTEIN DES OFENS STAR SIND
UNTEREINANDER AUSTAUSCHBAR.
3.3.1.
Montage der Profile zum Einsetzen der
Stahlaußenseiten - EGO
Am oberen Teil die Abdeckplatte aus Gusseisen (A) entfernen.
Die beiden Profile (B) nehmen, die für die Anbringung am Vorderteil des
Ofens vorgesehen sind (eines links und eines rechts). Das Profil (B) so
anbringen, dass es im unteren Teil in der am Sockel vorgesehenen
Befestigungsöffnung steckt und an den Seiten in der Führung (B1), die
über die ganze Höhe des Ofens geht. Nach Durchführung dieses
Vorgangs das Teil (C) mit den beiden Schrauben (D und E) nehmen
und das Profil am oberen Teil des Ofens befestigen. Die Schraube (D)
wird am oberen Blech des Ofens angebracht, während die Schraube (E)
am Einschnitt des Profils (B2) angebracht wird.
Dann das Seitenteil (I) nehmen und am oberen Blech des Ofens mit
den beiden beiliegenden Schrauben (G und H) befestigen.
Am Vorderteil wird es in die Halterung (B3) des Profils (B)
eingeschoben.
Diesen Vorgang für alle Seitenteile wiederholen. Die Abdeckplatte aus
Gusseisen wieder anbringen. (Abb.6)

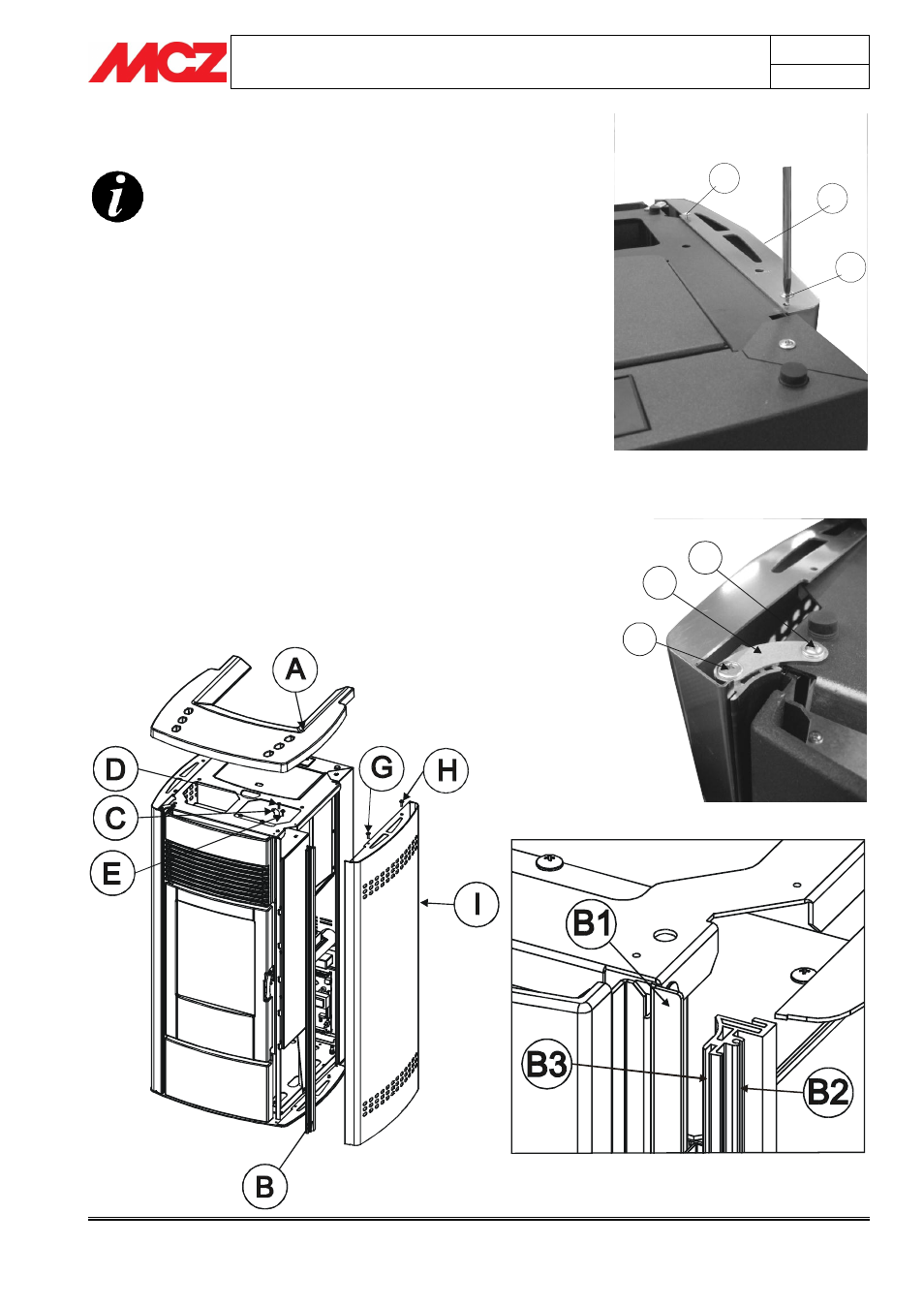

Abbildung 6 - Seitenteile aus Stahl Ofen EGO
