INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
24
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung
verboten
Vergessen Sie dabei nicht, dass:
alle Außenluftklappen über einen Schieber verfügen müssen, der
von außen bedient werden kann und einen Insektenschutz besitzt.
der Querschnitt der Luftklappe netto gemessen wird, d.g. die
Abmessung eventueller Hindernisse zu berücksichtigen ist
(Gitter, usw.).
es notwendig ist, regelmäßig die Filter oder Gitter zu reinigen,
um den Luftdurchfluss zu gewährleisten.
Die Luftklappen dürfen keinesfalls versperrt werden,
wenn der Heizkamin oder der Ventilationsbausatz in
Betrieb sind.

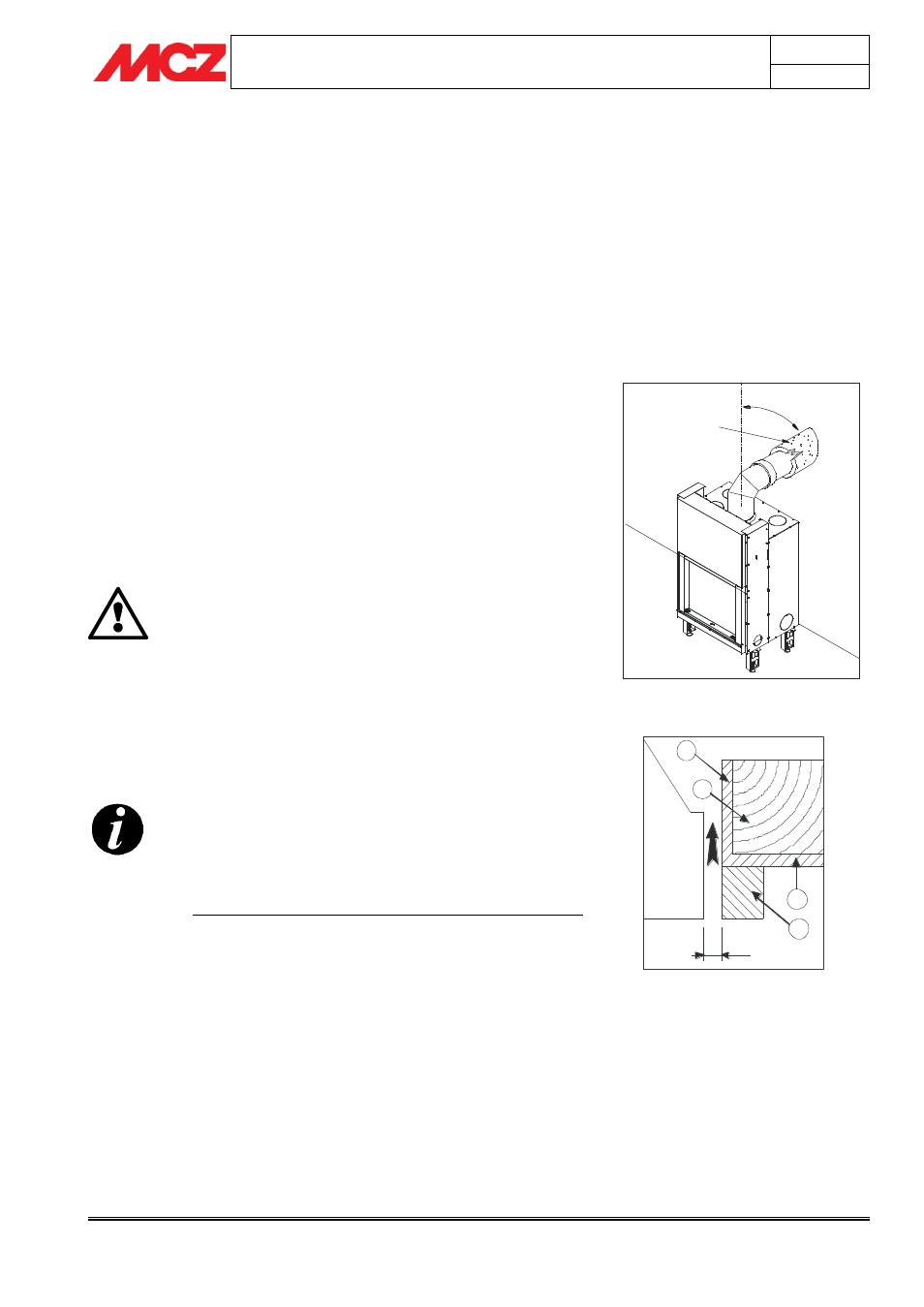

4.7. ANSCHLUSS FÜR RAUCHFANG
Es wird empfohlen, den Heizkamin mit Leitungen und Bögen aus
Aluminiumstahl an den Rauchfang anzuschließen, die gegenüber den
hohen, in diesem Bereich erreichten Temperaturen und der Korrosion des
Rauchs widerstandsfähig sind. Diese Anschlüsse sind auf Anfrage in
verschiedenen Größen (siehe unsere Preisliste) erhältlich und vereinfachen
den Einbau, da die Montage durch Ineinanderschieben erfolgen kann.
(Abb.7)
Eventuelle Vergrößerungen des Anschlussquerschnitts
müssen direkt oberhalb der Kappe des Kamins und nicht
entlang des Rauchfangs ausgeführt werden.
Nach Beendigung der Installation muss der Anschluss
des Rauchfangs unbedingt mit Keramikfasermatten
oder mindestens gegenüber 600°C hitzebeständigem
Material gedämmt werden.
4.8. MONTAGE VON VERKLEIDUNG UND GEGENHAUBE
LESEN SIE VOR JEGLICHEN ARBEITEN ZUR
VERKLEIDUNG DES HEIZKAMINS DAS KAPITEL 5.2
“BETRIEBSPROBE”.
Der Heizkamin und die Elemente der Verkleidung müssen miteinander
befestigt sein, OHNE DIE STAHLKONSTRUKTION ZU BERÜHREN.
Dadurch wird eine Wärmeübertragung auf den Marmor und / oder Stein
vermieden und die normale Wärmedehnung ermöglicht. Vorsicht ist bei
Ausführungen aus Holz, wie Balken oder Konsolen, geboten.
Es wird empfohlen, die Gegenkappe aus feuerfestem Gipskarton
mit einer Dicke von 15/20mm und selbsttragendem Rahmen aus verzinktem
Profil auszuführen, damit diese nicht auf den Bauteilen der Verkleidung
(Holzbalken und Querbalken aus Marmor) lastet, die keine tragende
Konstruktion bilden, sowie mühelos bei Störungen und / oder
zukünftigen Wartungsarbeiten eingegriffen werden kann.
Führen Sie die trockene Montage der Brennebene der Verkleidung mit
einer Öffnung von 1 cm zwischen Heizkamin und Brennebene zum
Erstellen der Isolierung aus.
(Abbildung 8)
1
1
2
3
10
WÄRMEDÄMMUNG BALKEN
1.
Aufgebrachter oder aufzubringender
Isolierstoff
2.
Holzbalken
3.
Marmor oder anderes Material
Lu
ft
du
rc
hg
an
g
Abbildung 8 – Isolierung des Kompaktteils
von den Wänden und der Verkleidung
DÄMMUNG
MAX
45°
Abbildung 7 – Anschluss für rauchfang
