2 Enceintes avant
2 Enceintes avant et
2 haut-parleurs surround
2 Supports (avec câble)
4 Supports
• 2 x supports à câble court: Pour les
enceintes avant
• 2 x supports à câble long: Pour les haut-
parleurs surround
2 Bases
4 Bases
8 Vis
16 Vis
Montage des haut-parleurs
■ Pour éviter que les enceintes ne basculent
• Vous devez vous procurer des vis à œilleton adéquates
suivant le type de mur ou de pilier auquel vous les
fi xerez.
• Demandez les conseils d’un entrepreneur en habitation
qualifi é pour connaître la meilleure façon de fi xer les
œilletons sur un mur de béton ou sur une surface
n’offrant pas une résistance suffi sante pour supporter
les enceintes. Vous risquez d’endommager le mur ou
les enceintes si ces dernières ne sont pas correctement
fi xées.

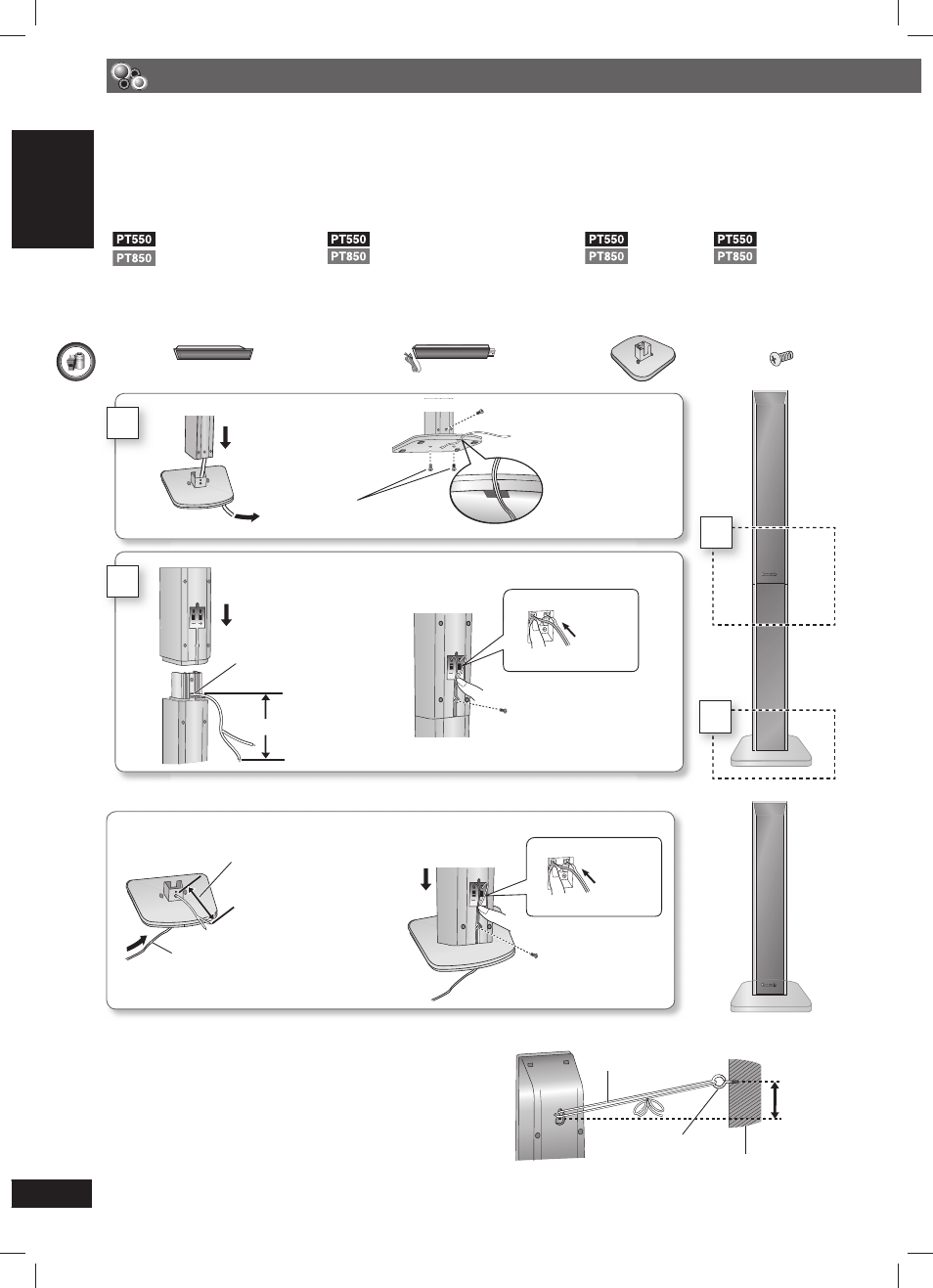

Préparatifs
• Pour éviter d’endommager ou de rayer la surface sur laquelle vous effectuez l’assemblage, déposez-y un chiffon doux.
• Pour l’assemblage, utilisez un tournevis cruciforme.
• Les enceintes de gauche et de droite sont identiques, ainsi que les supports.
• Pour procéder au montage mural facultatif, reportez-vous à la (
\ page 9).
Assurez-vous que vous disposez de toutes les pièces indiquées avant de commencer l’assemblage, l’installation et le
raccordement.
2
1
3
Serrer
solidement.
4
5
Faites glisser
dans la rainure.
1
2
1
Placer le fi l entre
les arêtes.
5
Pousser dans la rainure.
3
Serrer solidement.
4
Insérer le fi l.
+: Blanc
−: Bleu
Appuyez!
Laissez environ 80 mm.
2
1
2
3
Pousser dans la rainure.
1
Serrer solidement.
2
Insérer le fi l.
+: Blanc
−: Bleu
Appuyez!
Laissez environ 100 mm.
Il est possible de retirer et d’utiliser le
câble du pied. Pour fi xer à nouveau le
câble, voir (
\ page 9).
Fixez le haut-
parleur.
Enfi lez le câble du haut-parleur à
travers la base.
Option pour l’assemblage des haut-parleurs
Cordon (non fourni)
Faites-le passer le long du
mur jusqu’à l’enceinte et
serrez-le fermement.
Face arrière de
l’enceinte
Vis à oeilleton
(non fournie)
Mur
Environ 150
mm
