2 Diffusori anteriori
2 Diffusori anteriori e 2
diffusori
surround
2 Supporti (con cavo)
4 Supporti
• 2 x supporti con cavo sorto: per i diffusori
anteriori
• 2 x supporti con cavo lungo: per i diffusori
surround
2 Basi
4 Basi
8 Viti
16 Viti
Montaggio dei diffusori
54
■ Per impedire che i diffusori cadano
• È necessario procurarsi degli occhielli delle viti adeguati
alle pareti o ai pilastri a cui fi ssarli.
• Per l’adeguata procedura di fi ssaggio a una parete in
cemento o a una superfi cie che potrebbe non essere
suffi cientemente robusta per sostenerla, rivolgersi a un
muratore esperto. Se si fi ssa in modo errato, la parete o
i diffusori potrebbero danneggiarsi.
Preparativi
• Per evitare danni o graffi , stendere un panno morbido ed eseguire il montaggio su di esso.
• Per il montaggio, usare un cacciavite con testa a croce.
• Non c’è differenza tra i diffusori destro e sinistro e i supporti.
• Per il montaggio a parete opzionale, consultare la (
\ pag. 9).
Prima di cominciare il montaggio, l’installazione e i collegamenti, accertarsi di disporre di tutti i componenti indicati.

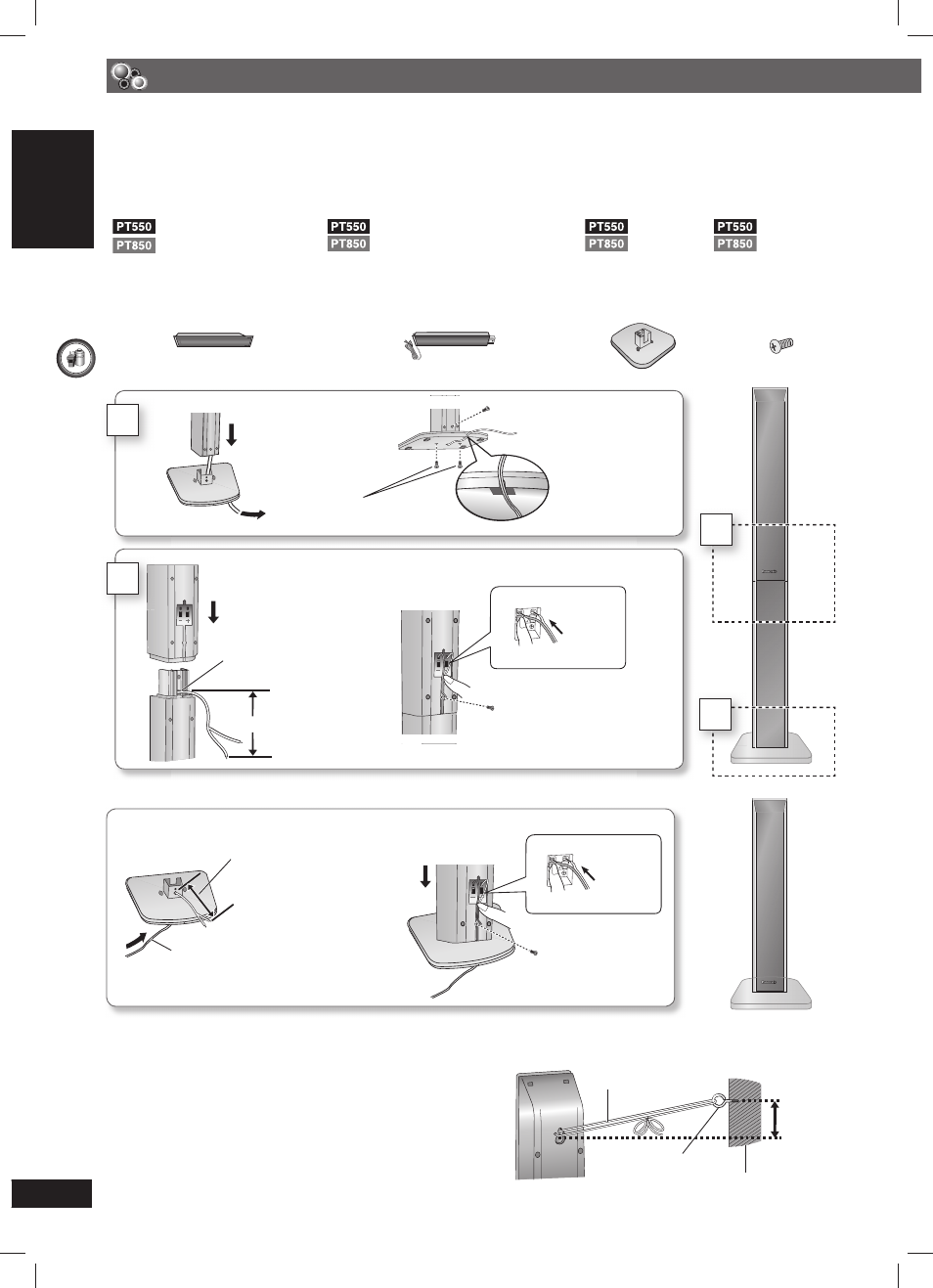

2
1
3
Serrare
saldamente.
4
5
Inserire nella
scanalatura.
1
2
1
Collocare il cavo tra
le canalette.
5
Premerlo dentro la scanalatura.
3
Serrare saldamente.
4
Inserire il cavo.
+: Bianco
−: Blu
Premere!
Lasciare circa 80 mm
2
1
2
3
Premerlo dentro la
scanalatura.
1
Serrare saldamente.
2
Inserire il cavo.
+: Bianco
−: Blu
Premere!
Lasciare circa 100 mm
È possibile rimuovere e utilizzare il cavo
dal supporto. Per sapere come ricollegare il
cavo, fare riferimento a
(
\ pag. 9)
.
Collegare il
diffusore.
Infi lare il cavo del diffusore nella
base.
Opzione di assemblaggio diffusori
Cordicella (non fornita)
Fare passare dalla parete
al diffusore e annodare
saldamente.
Parte posteriore del
diffusore
Occhiello della vite
(non fornita)
Parete
150 mm circa
